SDP-M010-DC

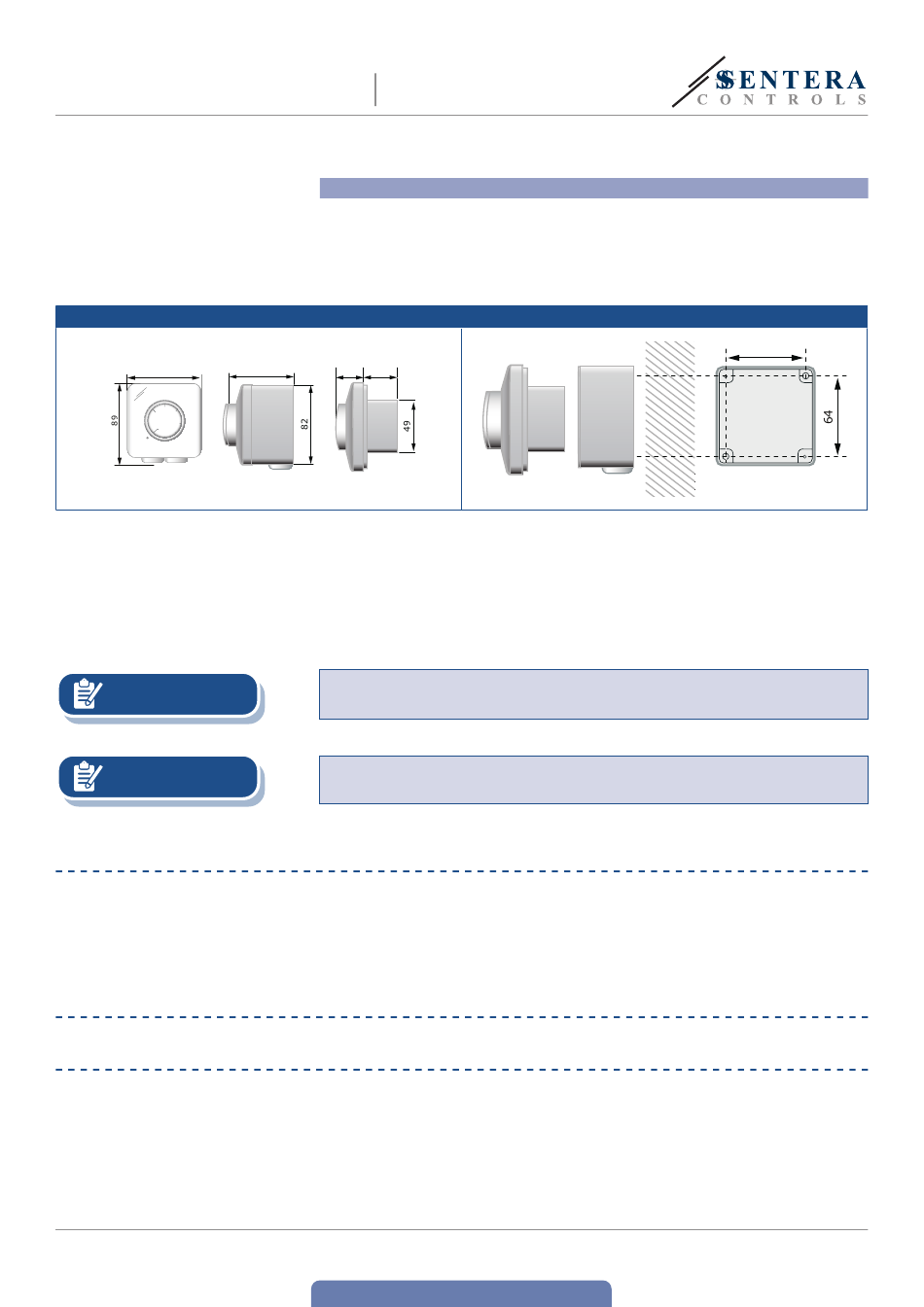

Fig. 3 Dimensions de montage - montage en saillie
82
NOTE
NOTE
MODE D'EMPLOI
MIW-SDP-M010-DC-FR-000 - 30 / 05 / 2022
POTENTIOMÈTRE AVEC MODBUS RTU,
RÉGLAGES MIN & MAX, CONTACT SEC
6.
Remettez le bouton et mettez-le sur la position d'arrêt.
7.
Allumez l'alimentation.
Pour montage en saillie
1.
Enlevez le bouton en le retirant.
2.
Dévissez la rondelle pour enlever le couvercle du boîtier externe.
3.
Montez le boîtier externe sur la surface à l'aide des vis et des chevilles en
respectant les dimensions de montage indiquées à la Fig. 3 Dimensions de
montage - montage en surface.
20
38
63,5
4.
Insérez les câbles à travers les œillets.
5.
Faites le câblage selon le schéma de câblage (voir Fig. 1 Câblage et raccordements).
6.
Insérez le boîtier interne dans le boîtier externe et fixez-le à l'aide des vis.
Remontez le couvercle et fixez-le avec l'écrou.
7.
Remettez le bouton et mettez-le sur la position d'arrêt.
8.
Allumez l'alimentation.
Montez l'unité de manière à ce que le bornier et les connexions soient sur le côté
inférieur.
Un trou de 5 mm peut être percé au fond du boîtier externe pour drainer l'eau
condensée.
Le potentiomètre est destiné à contrôler manuellement la vitesse du ventilateur EC,
les variateurs de vitesse du ventilateur AC, les actionneurs de registre ou d'autres
dispositifs nécessitant un signal d'entrée analogique. Tournez le bouton pour régler
la tension de sortie.
www.sentera.eu
retour à la table des matières
64
7 - 8
