Sommaire des Matières pour Yolin YL80C
- Page 1 Panneau du vélo assistance électrique Manuel de l’utilisation YL80C...
- Page 2 Table de Matière Nom et modèle du produit .................................1 Spécifications ......................................1 Dimension externe....................................1 L’image du produit et le dessin de la dimenssion (Unité : MM) ............... 1 ◆ Fonction générale et répartition de la fonction ....................... 3 Fonction générale ..................................3 ◆...
- Page 3 Séléction du niveau de l’asisstance ............................9 Paramètre de la proportionelle de l’assitance à mettre en rouler ..............10 ◆ Paramètre du chiffre de la limitation du courant(option) ◆ Paramètre du capteur de l’assitance à mettre en rouler(option) ..............11 Paramètre de la sensibilité...
- Page 4 Nom et modèle du produit L’appareil en LCD du vélo assistance électrique ; Modèle : YL80C Charge de la batterie Alimentation 24V/36V/48V ● Le courant fixe de décharge : 10mA ● Le courant maximal de décharge : 30mA ● La tension de charge pour éteindre l’écran : <1μA ●...

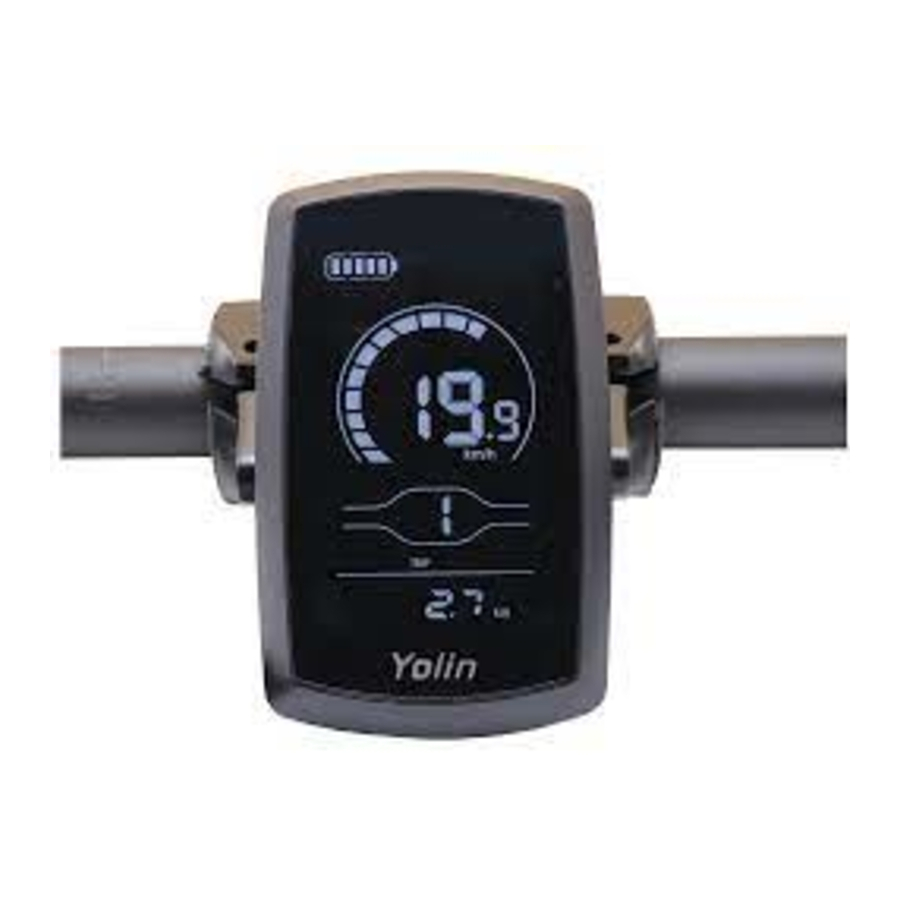

- Page 5 L’image en réel de l’écran et image de taille de l’écran...
- Page 6 Fonction et la distribution de la fonction sur l’écran Description de la fonction ◆ YL80C a plusieurs fonctions pour vous donner les variables demandes, ce sont ces fonctions L’affiche de la batterie ● L’affiche de la puissance de la batterie ●...
- Page 7 ◆ La définition de la bouton Sur le panneau de YL80C, il y a 5 boutons. Dans le reste de cette conseil de l’utilisateur, le bouton + et - sera subsitituer par le mot UP et DOWN. Conseil de l’utilisation Démarrer / Arrêter...
- Page 8 Quand démarrer cet instrument, il affiche par défaut la vitesse actuelle et le kilométrage en une fois (kilomètre). Appuyer courtement sur le bouton « i », il permute entre le kilométrage en une fois (kilomètre), le kilométrage total (kilomètre), la vitesse maximum (kilomètre/heure), la vitesse moyenne (kilomètre/heure), et le temps du rouler.
- Page 9 L'interface d'affichage du rétroéclairage ◆ Séléction du niveau de l’aide ◆ Appuyer courtement sur le bouton UP /DOWN pour permuter le niveau de l’aide à mettre de rouler et changer la puissance de moteur. Le cadre de la puissance sortie tacite est les niveaux de 0 à 3. Le niveau 0 est arrêté de sortie la puissance, le niveau de 1 est la puissance minimum, le niveau 3 est la puissance maximum.
- Page 10 ◆ L’affiche de la batterie Le niveau de la puissance est en 5 niveaux. Quand la batterie est en pleine, les 5 lumières en LCD sont tous en éclaire. Quand la batterie est en vide, le cadre de la batterie clignote à une fréquence de 1 HZ, il faudra recharger immédiatement.
- Page 11 L’affiche du code d’erreur Quand il indique le code d’erreur, pouvez-vous dépanner immédiatement. Quand il indique la faute, le ■ vélo assistance électrique ne pourrais pas circuler normalement. Paramètre général Appuyer longtemps sur le bouton pour démarrer. Dans l’état démarrer et le vélo au repos, appuyer le bouton UP et DOWN en même temps, l’instrument entre dans l’état du paramètre.
- Page 12 TC indique le paramètre de l’effacement d’une fois de la distance. Pour effacer la distance, appuyer le boiton UP ou le bouton DOWN pour choisir YES ou NO. Y montre l’effacement d’une fois de la distance. N montre qu’il n’efface pas une fois de la distance. Appuyer le bouton I pour réserver ce changement du paramètre.
- Page 13 Conversion d’unité anglaise et métrique ◆ U indique l’unité, 1 indique l’unité anglaise, 2 indique d’unité métrique. Utiliser les boutons UP/DOWN pour changer le vitesse et l’unité, appuyer courtement pour confirmer, appuyer longuement pour confirmer et quitter. L’unité tacite est l’unité métrique. L'interface pour définir la conversion des unités impériales et métriques...
- Page 14 Paramètre général Appuyer deux seconde sur UP+DOWN , il entrer dans l’état du paramère général. Appuyer deux seconde sur DOWN+i , il entrer dans l’insurface du paramètre du diamètre de roue. Paramètre du diamètre de roue ◆ LD indique le diamètre de roue, vous pouvez choisir ：8- 26、700C、28-30. Utiliser UP/DOWN pour chiosir le diamètre de roue, pour assurer la correction la vitesse et la distance.
- Page 15 L’affiche de la limitation de la vitesse Personnalisation Pour la besion individuelle de l’utiliseur, il existe le paramère de la personnalisation dans cet instrument. Il inclure paramètre de la batterie, le paramètre de l’aide à mettre en rouler, paramètre de la limitation, paramètre du capteur, paramètre de la vitesse du capteur, et paramètre de la fonction du tournant, paramètre du système, et paramètre du mot de passe, totalement il a huit paramèrtes.
- Page 16 L’affiche de la personnalisation...
- Page 17 ◆ Reglage de la batterie VOL indique la tension de la batterie, il faut importer 5 niveaux de la tension. Par exemple, Le 1 sur l’écran indique le premier tension, 34.5 indique le prèmier chiffre de la batterie. Utiliser UP/DOWN pour augmenter / diminuer les chiffres.
- Page 18 Paramètre de la proportionelle de l’aide à mettre en rouler Le paramètre de la proportionelle de l’aide à mettre en rouler peut changer la vitesse de chaque nivea. Par exemple, le cadre du premier niveau de l’aide est “45-55%”, “50%” est le paramètre par défaut. Vous pouvez changer ces chiffres par le bouton +/- pour augmenter ou diminuer, appuyer courtement sur i pour entrer dans le prochain reglage.
- Page 19 ◆ Paramètre du chiffre de la limitation du courant(option) ◆ CUR indque la limitation du courant. Le cadre est entre 7.0-25.0A. Utiliser UP/DOWN pour changer le maximim de courant. Appuyer longuement sur i pour confirmer et retourner. Le chiffre par défaut est 15.0A. Paramètre du capteur de l’aide à...
- Page 20 L'interface de réglage de la direction du capteur d'assistance Réglage de la sensibilité du capteur d'assistance L’écran montre SCN, indique le sensibilité du capteur, le cadre est entre 2-9. Le 2 est le plus sensible, le 9 est la sensibilité plus bas. Utiliser UP/DOWN pour changer. Appuyer longuement sur i pour confirmer et retourner. Le paramètre par défaut est 2.
- Page 22 L'interface de réglage du nombre d'aimants du disque d'assistance Réglage du capteur de vitesse (option) ◆ SPS indique la vitesse du capteur. Utiliser UP/DOWN pour changer. Appuyer longuement sur i pour confirmer et retourner. Le paramètre par défaut est 1. L'interface de sélection des aimants du capteur de vitesse ◆Impostazione funzionamento della leva di cambio （opzione）...
- Page 23 L'interface de réglage du levier de vitesses sur l'assistance à la pédale Réglage de l'activation des niveaux de levier de vitesses HF-Y signifie que le poigne de vitesses , HF-N signifie que le poigne de vitesses n'est pas divisé en niveaux, si le poignede vitesses est divisé...
- Page 24 L'interface de sélection du temps de retard du niveau de charge Réglage de l'activation du bouton d'assistance au pédalage PUS indique l’aide à mettre de rouler. Utiliser UP/DOWN pour changer Y/N Y indique oui, N indique NON. Appuyer longuement sur i pour confirmer et retourner. Le paramètre par défaut est Y. L'interface de réglage assisté...
- Page 25 Démarrer ralentivement SSP indique émarrer ralentivement. Le cadre de changer est entre 1-4, le 4 est plus lent. Utiliser UP/DOWN pour changer. Appuyer longuement sur i pour confirmer et retourner. Le paramètre par défaut est 1. L'interface de réglage de démarrage lent Paramètre de mot de passe ◆...
- Page 26 L’affiche de l’importation du mot de passe Activer le mot de passe de mise sous tension Inserire la password ed entrare nell’interfaccia di abilitazione della password, selezionare Y/N attraverso il tasto UP/DOWN, Y significa aver bisogno della password di accensione, N significa non aver bisogno della password di accensione. Premere a corto il tasto “I”...
- Page 27 L'affiche de confirmation du mot de passe Mofification de mot de passe L’écran montre P3, appuyer courtement pour déplacer. Utiliser UP/DOWN pour ajouter/couper les chiffres. Après, appuyer longuement pour confirmer et quitter. Quand redémarrer, l’écran montre P1, 0000, importer correctement le mot de passe, l’intrsument sera marche normalement. L’affiche de modification de mot de passe...
- Page 28 ◆ Paramètre de la quittance Dans la page de paramètre, appuyer courtement sur i pour confirmer et reserver. Appuyer longuement sur i pour confirmer et quitter cette page. Appuyer longuement DOWN pour annuler cette opération et quitter cette page, il ne reserve pas cette opération de chiffre.
- Page 29 L’ordre de la ligne connecteur standard La sortie de l’instrument Le port de la connexion Port de connexion au contrôleur. La formule de l’ordre de la connexion des câbles L’ordre du fil Couleur Fonction Câble alimentation Rouge（VCC） Câble du contrôleur Bleu（K）...
- Page 30 Éviter de heurter l’instrument. ◆ Ne changer pas les paramètres par défaut, si non le vélo ne pourrait pas circuler normalement. ◆ Quand l’instrument est en panne, réparez-vous immédiatement. ◆ L’encarte 1 : La définition du code d’erreur Le code d’erreur définition L’erreur du courant L’erreur du...
