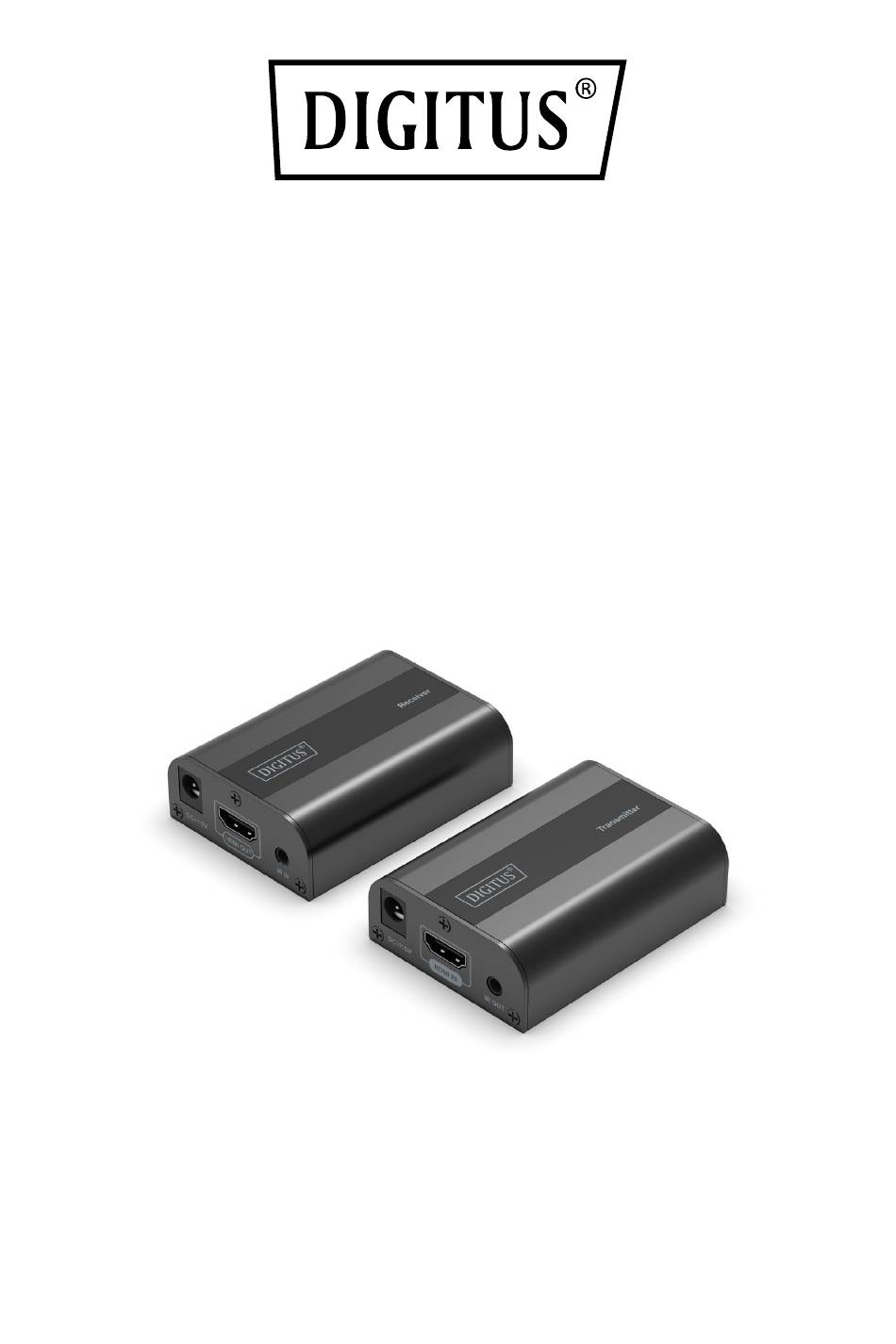

- Page 1 Kit de rallonge 4K HDMI, 4K/60Hz Guide d'installation rapide DS-55204 Rev.3...
- Page 2 Table des matières Présentation du produit ............3 Caractéristiques ..............3 Contenu de l’emballage ............3 Spécifications ............... 4 Présentation du panneau de commande ......6 Connexion ................7 Conditions d’installation requises ........8 Dépannage ................9 Mesures de sécurité importantes: Ne mélangez pas des émetteurs HDMI vers RJ45 et des récepteurs RJ45 vers HDMI avant installation.
- Page 3 1. Présentation du produit Le kit de rallonge 4K Digitus, 4K2K/60 Hz, offre une solution de rallonge allant jusqu’à 60 m pour les exigences maximales - aussi bien pour les représentations graphiques à haute résolution que pour la fluidité maximale de la lecture vidéo. Il transmet des signaux vidéo et audio 4K2K/60 Hz numériques sur une longueur...
- Page 4 4. Spécifications Élément Description Modèle DS-55204 Prolongateur HDMI 2.0 Type de produit câble CAT 6 Fonction Prolongateur HDMI 2.0 sur câble CAT 6, 30 m Caractéristiques en 4K à 60 Hz, 60 m en 4K à 30 Hz, retard nul Débit de transfert...
- Page 5 Signal d’entrée et de 5 V c-c (TTL) sortie DDC Tension 5 V CC/1 A Bloc Consom Émetteur-récepteur d’alimentatio Adaptateur mation (TX) < 2,5 W électriq Récepteur (RX) < 3 W 1a (décharge de contact) niveau 3 Protection contre les Niveau de 1b (décharge décharges...
- Page 6 MTBF (moyenne des temps de bon > 30 000 heures fonctionnement) 2 adaptateurs d’alimentation 5 V, 1 A 1 émetteur IR Accessoires 1 récepteur IR 1 guide d’utilisation 5. Présentation du panneau de commande Rallonge HDMI TX (Émetteur) ① Bouton Reset Pour redémarrer l’unité...
- Page 7 Rallonge HDMI RX (Récepteur) Bouton Reset Pour redémarrer l’unité ① Entrée de signal Signal d’entrée HDMI codé ② RJ45 Témoin Le voyant LED s’allume à la mise ③ d’alimentation sous tension Entrée 5 V CC Connexion au bloc d’alimentation ④ Sortie de signal Connexion à...
- Page 8 PROLONGATEUR SORTIE HDMI HDMI TX Câble CAT 6/6A Écran HDMI 6.1 Instructions de connexion • Branchez l’appareil source à l’émetteur-récepteur (TX) et le dispositif d’affichage au récepteur (RX) via des câbles HDMI. • Branchez l’émetteur-récepteur (TX) et le récepteur (RX) via des câbles réseau (CAT 6, CAT 6A ou CAT 7).
- Page 9 8. Dépannage Problème Cause Résolution Il est possible que Veuillez vérifier que le d'alimentation le bloc bloc d'alimentation électrique / d'alimentation ne est correctement tous les soit pas branché et que la voyants sont correctement tension de sortie éteints branché ou qu'un correspond aux bloc d'alimentation valeurs...
- Page 10 Il s'agit d'un produit de Classe A. Cet appareil peut provoquer des interférences radio dans un environnement domestique. Dans ce cas, l'utilisateur doit prendre certaines mesures adéquates. Par la présente, Assmann Electronic GmbH certifie que le produit contient la déclaration de conformité. Si la déclaration de conformité...
