Sommaire des Matières pour OPTRONIC JETCAM 40 PRO

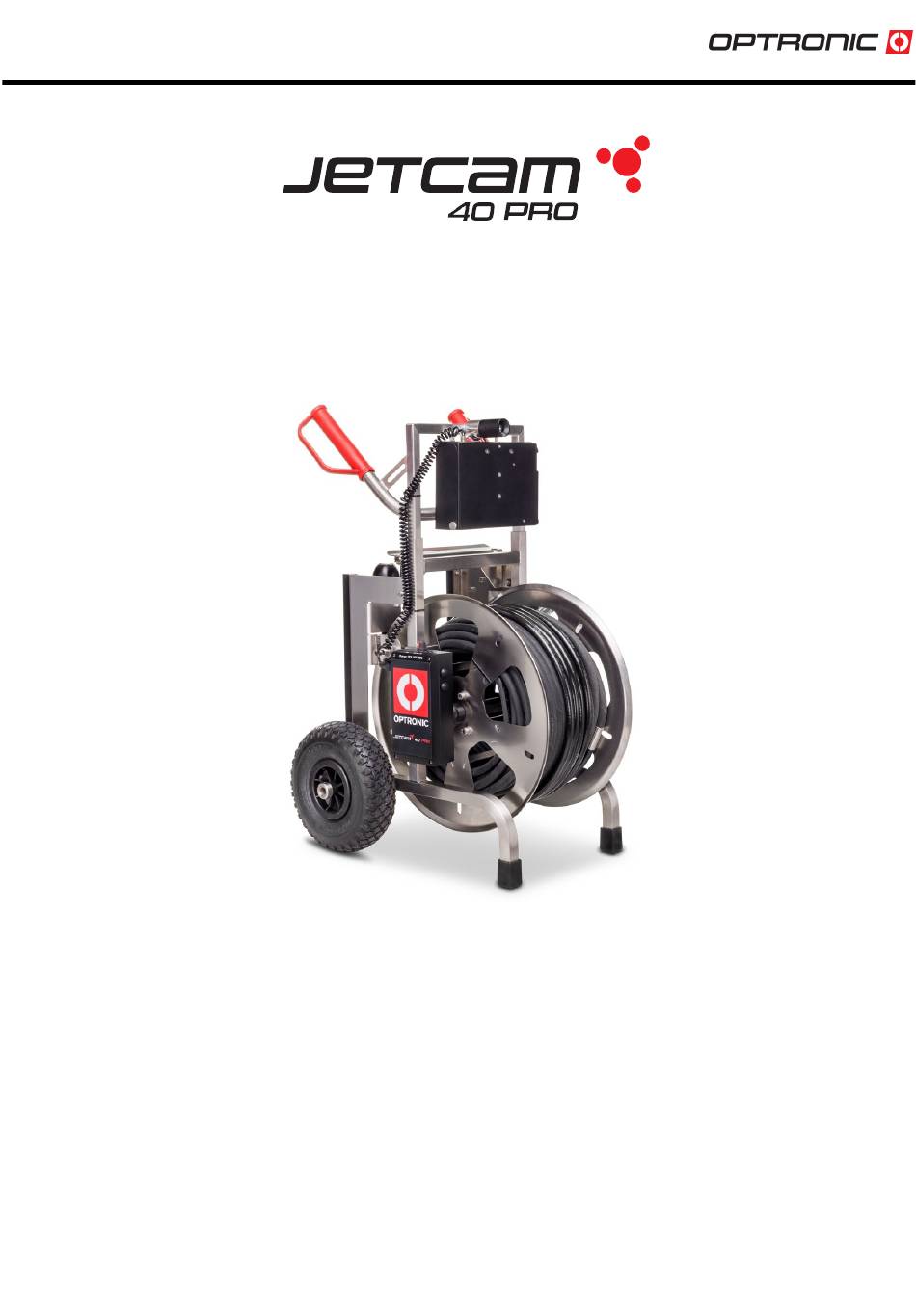

- Page 1 Notice d’utilisation Page 1 www.optronic.de...
- Page 2 Sommaire : Préambule (Page 3) Consignes de mise en garde (Page 4) Caractéristique de qualité (Page 4) Description des composants (Pages 5-6) Fiche technique (Pages 7-11) Consignes d’utilisation (Page 12) Préparation (Page 13) Travaux de préparation avant de commencer le travail (Pages 14-15) Mise en service Page 16)
- Page 3 Elle contient de précieuses indications et consignes quant à la façon d’utiliser la JetCam correctement, mais également des conseils pour un travail efficace. Nous vous souhaitons tout le succès qui soit dans vos nombreuses utilisations de l’appareil. L’équipe OPTRONIC Page 3...
- Page 4 Consignes de mise en garde : · Pour le nettoyage, n’utilisez pas d’appareils de nettoyage à haute pression · Ne déposez pas d’objets lourds sur l’appareil · Ne réparez pas l’appareil vous-même. Adressez-vous à un service Clients agréé. Le fait de ne pas respecter cette consigne met fin à...
- Page 5 Description des composants : Page 5...
- Page 6 Raccord haute pression 12" (pouces) BSP, pour votre nettoyeur à haute pression Soupape à aiguille (pointeau) avec régulateur de réglage Manomètre Manivelle pour l’enroulement du flexible HP sur le tambour Page 6...
- Page 7 Fiche technique : Dévidoir avec : Raccord 1/2" avec filetage intérieur BSP Soupape à aiguille pour la régulation de la pression d’eau Butée de tambour avec orifices de guidage Manivelle pour l’enroulement du flexible Roues pour faciliter le transport Glissières pour faciliter le chargement et le déchargement Appareil de Classe de protection IP64...
- Page 8 Batterie Tension : 11,1 VDC Tension charge 15 VDC Puissance : 5 200 mAh (pour 4-5 heures de travail environ) Temps charge : min. 5 heures Dangers possibles Les batteries lithium-ion sont carénées de façon étanche aux gaz et elles sont sans danger, dans la mesure où...
- Page 9 JetCam, caméra CCD couleur DN 40 – 300 Pour diamètre nominal : Accède aux coudes à DN 50 partir de : Boîtier : Acier inoxydable d = 32 mm, l = 50 mm Capteur d’images : C-Mos couleur 1/4" Résolution : 400 lignes TV Optique : Grand angle, 145°...
- Page 10 Élément de guidage JC 40 complet, diamètre nominal 10 (3/8") Raccord flexible (tous) composé de : Buse de guidage latérale 1,1 mm M4 Flexible à haute pression, 35 mm environ Débit env. 40-60 l/mn à 100-150 bar Entièrement confectionné Côté tête de caméra avec système de connexion Sans tête de caméra 6 buses de nettoyage 1,1 et 1,2 mm M4, assurant Buse de nettoyage, 6...
- Page 11 Enregistreur vidéo numérique, intégré Commande par menu via télécommande Intégré au boîtier du moniteur L’enregistreur génère lui-même ses propres dossiers sur la carte SD utilisée Les films/photos se rangent dans des sous-dossiers en propre, par date et par heure 800 x 600 pix en tant que pré-réglage idéal, Enregistrement de vidéos : possible : 1 280 x 720 pix Enregistrement d’images...
- Page 12 Consignes d’utilisation : Consignes d’utilisation La JETCAM 4o Pro a été conçue de façon optimale pour votre domaine d’activités. Dans un diamètre de 50 à 300 mm (coudes à partir de 70 mm). Nettoyage de tuyauteries de plus grands diamètres Pour obtenir un résultat conforme à...
- Page 13 Préparation : Préparation Veuillez vous assurer que les éléments suivants sont présents sur le site d’intervention : · Nettoyeur à haute pression, d’une puissance correspondant à peu près à : - JetCam avec flexible 3/8 pouce : 40 - 60 litres / mn à 100 - 150 bar - JetCam avec flexible 1/2 pouce : 60 - 80 litres / mn à...
- Page 14 Travaux de préparation avant de commencer le travail : Côté caméra Assurez-vous que la tête de la caméra a été nettoyée. Afin de garantir une vision inaltérée aussi longtemps que possible, il faut nettoyer le verre saphir et la plaque Makrolon avant ou après chaque utilisation.
- Page 15 Côté eau · Raccorder le tuyau d’eau du nettoyeur à haute pression, avec filetage extérieur BSP 1/2", à la JetCam (cette opération nécessite deux clés à fourche de 27 mm) · Assurez-vous que la soupape à aiguille est entièrement ouverte. En vue de dessus sur le régulateur : Fermeture (rotation dans la sens horaire) Ouverture (rotation dans la sens antihoraire) ·...
- Page 16 Mise en service : · Sortir entièrement le chariot dévidoir · Mettre le système en marche au niveau du régulateur de lumière (en présence de l’enregistreur vidéo numérique, on perçoit alors un son court « bip ») · Régler le moniteur dans la position du regard et le mettre également en marche (touche bleue droite «...
- Page 17 Inspection avec la JetCam : La tête de la caméra, avec l’élément de guidage, doit être entièrement introduite dans la tuyauterie à inspecter, afin d’éviter les dégâts par l’eau ou une sortie incontrôlée. Avant d’alimenter l’installation en haute pression, tenez le flexible fermement pour ne jamais perdre le contrôle du système à...
- Page 18 · La buse de guidage est toujours orientée vers le bas par rapport à l’image de la caméra, de sorte que le côté supérieur de l’image de la caméra soit déterminant pour le sens recherché, dans lequel le parcours doit s’effectuer. Si l’on voit dans l’image de la caméra une dérivation qu’il faut parcourir, il faut orienter la tête de la caméra, en tournant le flexible hydraulique, de sorte que la dérivation se trouve dans la zone supérieure de l’image de la caméra.
- Page 19 Maintenance, nettoyage des inserts de buses : Nettoyage des buses (p. ex. perçage) Buse de guidage : Pour nettoyer la buse de guidage, il faut toujours la démonter, faute de quoi le motif du colmatage sera réintroduit dans la « vie intérieure » et un colmatage se reproduira.
- Page 20 Travail avec les accessoires/options : Côté eau Buse à jet frontal Montage Retirez la vis sans tête M6x5 et dévissez la buse à jet frontal. Attention : La buse à jet frontal ne doit être serrée qu’à l’aide d’une clé à fourche de 8 mm (ne pas la serrer à...
- Page 21 Travail avec les accessoires/options : électroniques Émetteur de localisation L’émetteur de localisation de 512 Hz est commutable. L’interrupteur à bascule se trouve sur le boîtier de commande. Lorsque l’émetteur de localisation a été mis en marche, l’image disparaît. Dès que l’on arrête de nouveau l’interrupteur de localisation, l’image réapparaît.
- Page 22 Touches d’enregistrement Ces touches ne remplacent pas la télécommande. Étant donné que ces (grosses) touches sont utilisées la plupart du temps, elles ont été positionnées à côté du moniteur TFT. (jaune) : photo (noir) : pause/démarrage vidéo (rouge) : commencer film/mettre fin au film Page 22...
- Page 23 Menu principal Pour afficher le menu, il faut sélectionner le canal « Vidéo 1 » sur le moniteur. N’appuyer que sur la touche « Menu » de la télécommande. Les réglages suivants peuvent ici être effectués : 1. Résolution image vidéo 2.
