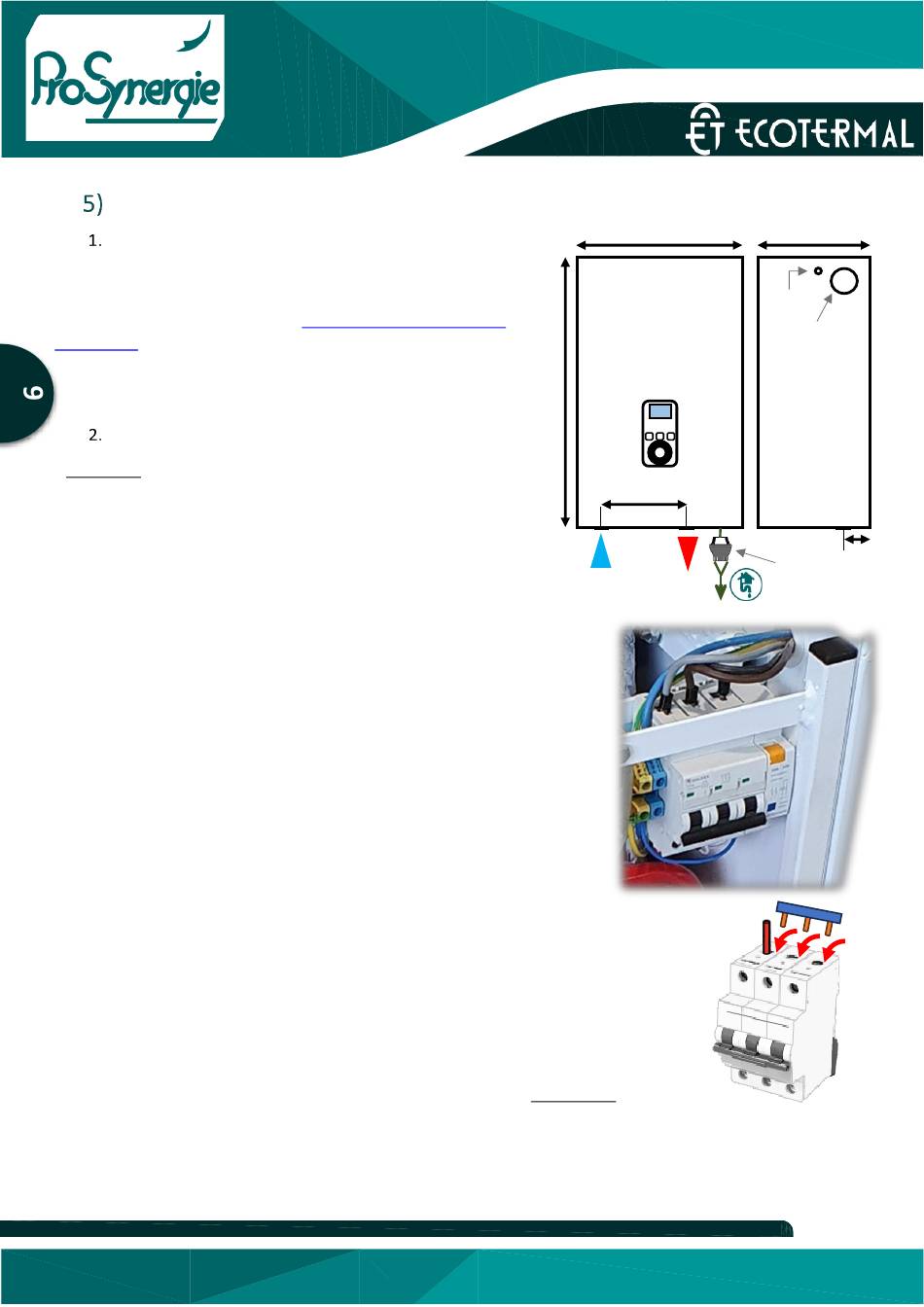

Dimensions et côtes de raccordement en eau et électrique
Raccordement chauffage et eau usée
Cette chaudière électrique doit être raccordée sur l'installation de
chauffage par l'intermédiaire de ces deux raccords en partie basse ;
vous trouverez en fin de document
hydraulique.
Un raccordement vers les égouts est également à prévoir en partie
basse, et reprise sur la connexion de la soupape de sécurité.
Raccordement électrique 230 ou 400V (Mono / Triphasé)
Attention : Cette intervention ne peut être réalisée que par un
technicien qualifié et habilité. Avant toute intervention, couper le
disjoncteur d'alimentation générale. Veiller à laisser dans le cadre de
sa mise en place et de son raccordement, un libre accès à la fenêtre de
contrôle et de réarmement de ce disjoncteur.
Le raccordement électrique doit se faire en partie haute sur le côté
droit de la chaudière dans le but de se connecter sur l'entrée du
disjoncteur 5 pôles.
La ligne d'alimentation de la chaudière doit être protégée en amont sur
l'installation existante par un dispositif de délestage contre les surintensités.
Le calibre de cette protection sera donc à adapter à l'intensité admise et
canalisée par les câbles de liaison (selon la norme C15-100). La longueur de ce
câble, en cas d'éloignement important du point de raccordement électrique,
devra donc être pris en compte dans ce calcul. Une préconisation de section
de câble est proposée dans le tableau de la page précédente en fonction de la
puissance de la chaudière et dans une configuration de raccordement
standard.
Une liaison équipotentielle entre la borne de terre de la chaudière et les
canalisations métalliques d'eau devra être établie lors du raccordement
électrique au réseau de terre (La section du câble de terre doit être égale à la section du plus
gros câble d'alimentation).
Le raccordement des conducteurs doit être fait en fonction de la tension d'alimentation 230
ou 400V (Mono / Triphasé). Les chaudières de 6 à 12 Kw acceptent les deux tensions ci-dessus,
au-delà elles seront forcément raccordées en 400V Triphasé. Elles sont, sur toute la gamme,
livrées avec un disjoncteur tétrapolaire + neutre et terre.
Pour un raccordement en monophasé, chaudières de 6 à 12 Kw uniquement, il suffit de
raccorder la phase en entrée sur un des pôles du disjoncteur tétrapolaire et de rajouter un peigne trois broches de
section adéquate (ou un fil de pontage) pour relier les deux autres pôles.
La chaudière électrique est protégée par un dispositif de sécurité thermique qui coupe la chaudière 100°C à
réarmement manuel
