PROSYNERGIE ECOPELLET STAR 18 KW Manuel Installateur page 6

4
5
1
2
3

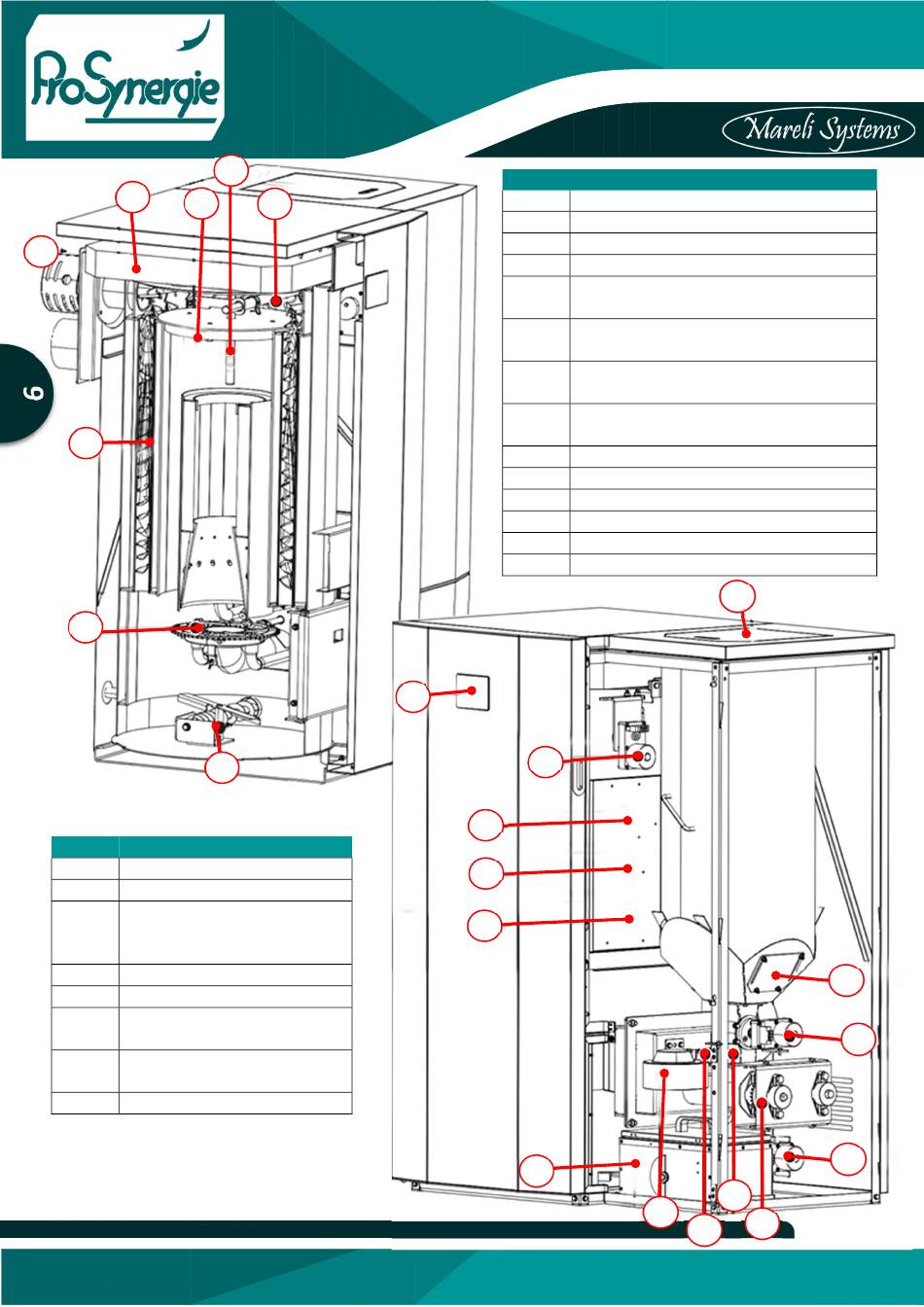

Repère Désignation
15 Tiroir à cendres
16 Ventilateur d'air primaire
17 Moteur du mécanisme de
nettoyage de la chambre de
combustion
18 Ventilateur d'air secondaire
18 Ventilateur d'extraction
20 Moteur du mécanisme BAS de
nettoyage
21 Protection anti-retour de
flamme
22 Accès nettoyage du silo
PROSYNERGIE- 5 rue moulin Cuit - 79120 LEZAY – SARL au capital de 100 960 euros - N° SIRET : 498 524 511 00025- APE 4674B - N° TVA INTRACOM : FR94498524511
6
7
8
FICHET00126-V1 – 2023/10/10
Repère Désignation
1 Extracteur de gaz de combustion
2 Turbulateurs
3 Brûleur (ou creuset de combustion)
4 Silo à granulés
5 Chambre de combustion en plaques
réfractaires
6 Capteur de température de la chambre
de combustion
7 Mécanisme HAUT de nettoyage de la
chambre de combustion
8 Mécanisme BAS de nettoyage de la
chambre de combustion
9 Ecran d'affichage tactile
10 Moteur u mécanisme HAUT de nettoyage
11 Sonde Lambda
12 Capteur de pression
13 Contrôleur principal
14 Pompe à vide (option)
9
10
11
12
13
15
