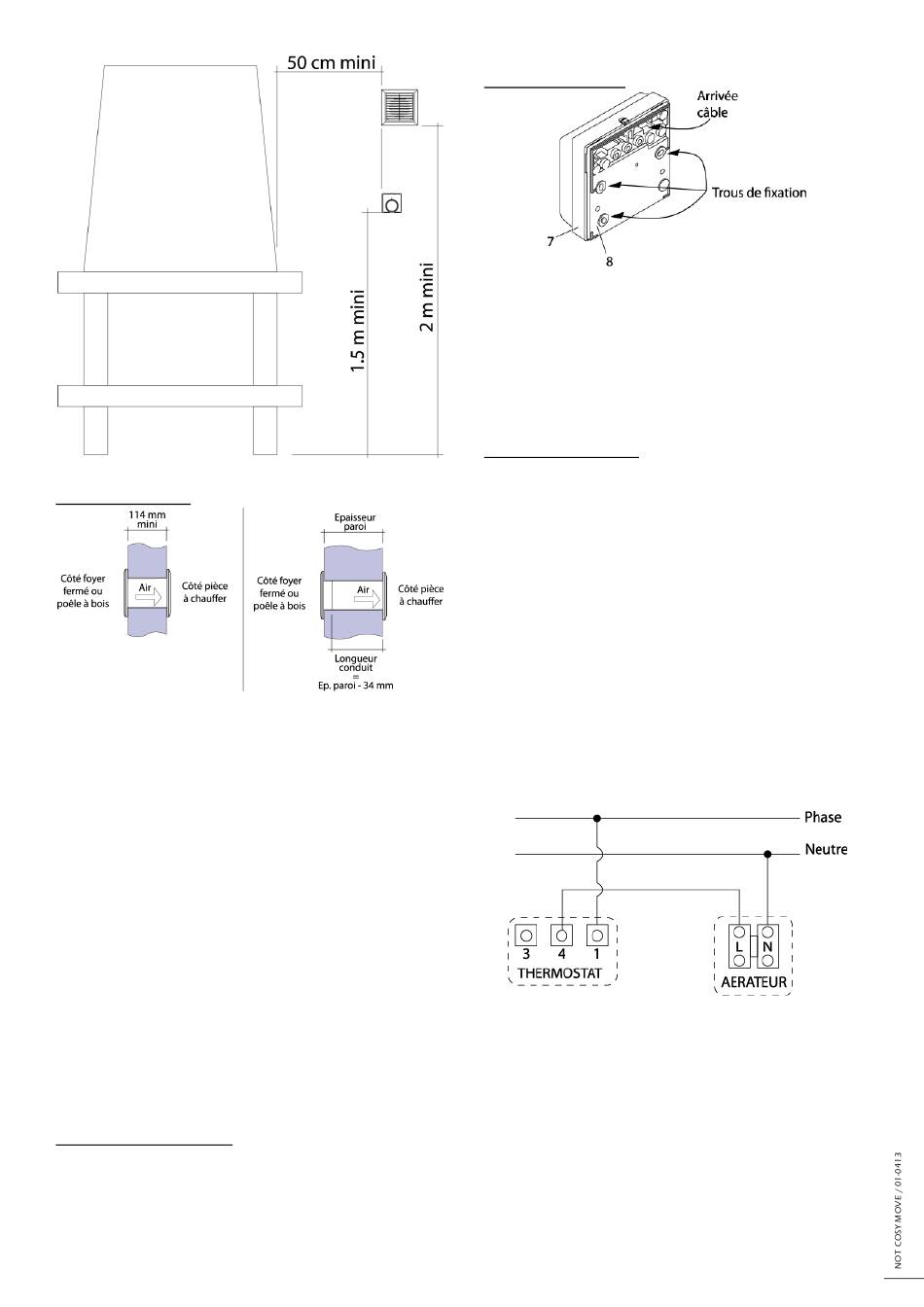

Montage de l'aérateur
• Le passage d'air au travers de la cloison doit être gainé sur
toute sa longueur grâce au conduit de traversée et au corps
de l'aérateur.
• L'épaisseur de la cloison recevant l'aérateur doit être au
minimum de 109 mm et ne pas excéder 234 mm. Le conduit
de traversée peut être découpé pour ajuster sa longueur.
• Toutefois, si l'épaisseur de cloison est supérieure à 234 mm, il
est possible d'adapter un conduit de traversée plus long et
rigide (non fourni).
• Réaliser un trou dans la cloison permettant de glisser le
conduit de traversée (4) et de le sceller.
• Ajuster la longueur du conduit (4) à une dimension
correspondant à l'épaisseur de la paroi moins 34 mm
• Sceller le conduit de façon a ce qu'il vienne au ras de la
paroi côté pièce à chauffer.
• Une fois le scellement sec, retirer la grille d'aspiration (1).
Positionner le corps de l'aérateur (3) dans le conduit (4) puis
repérer les trous de fixation sur la cloison.
• Fixer le corps de l'aérateur en utilisant un moyen adapté au
support et en ayant pris soins d'acheminer le câble
d'alimentation (liaison avec l'alimentation et le thermostat).
• Raccorder électriquement l'aérateur (voir section
Raccordement électrique) puis remonter la grille d'aspiration.
Montage de la grille de sortie
• Positionner le support de grille (5) emboîté dans conduit (4)
puis repérer les trous de fixation sur la cloison.
• Fixer le support de grille (5) en utilisant un moyen adapté au
support puis la grille de sortie d'air (6) par simple emboîtement
sur le support (5).
Montage du thermostat
• Retirer le capot 7 à l'aide d'un tournevis (vis sur le dessus et
crochet en bas). Positionner le socle (8) du thermostat puis
repérer les trous de fixation sur la cloison.
• Fixer le socle (8) du thermostat en utilisant un moyen adapté
au support et en ayant pris soins d'acheminer le câble
(alimentation et liaison avec l'aérateur).
• Raccorder électriquement le thermostat (voir section
Raccordement électrique) puis remonter le capot (7).
Raccordement électrique
• Couper l'alimentation électrique en s'assurant qu'elle ne
puisse être rétablie accidentellement.
Pour l'aérateur :
• Retirer la capot (2).
• Prévoir l'arrivée du câble d'alimentation de façon à utiliser le
point d'arrivée (9) sur l'aérateur.
• Assurer le maintien du câble grâce au pince câble (10).
• Réaliser le raccordement à l'aide des bornes (11) en
respectant le schéma ci-dessous (section : 1.5 mm²).
L'aérateur étant de classe II, il ne nécessite pas de
raccordement à la terre.
Pour le thermostat :
• Prévoir l'arrivée du câble à l'arrière du socle (8).
• Réaliser le raccordement en respectant le schéma ci-dessous
(section : 1.5 mm²). Le thermostat étant de classe II, il ne
nécessite pas de raccordement à la terre.
