Planifier l'installation
8.2

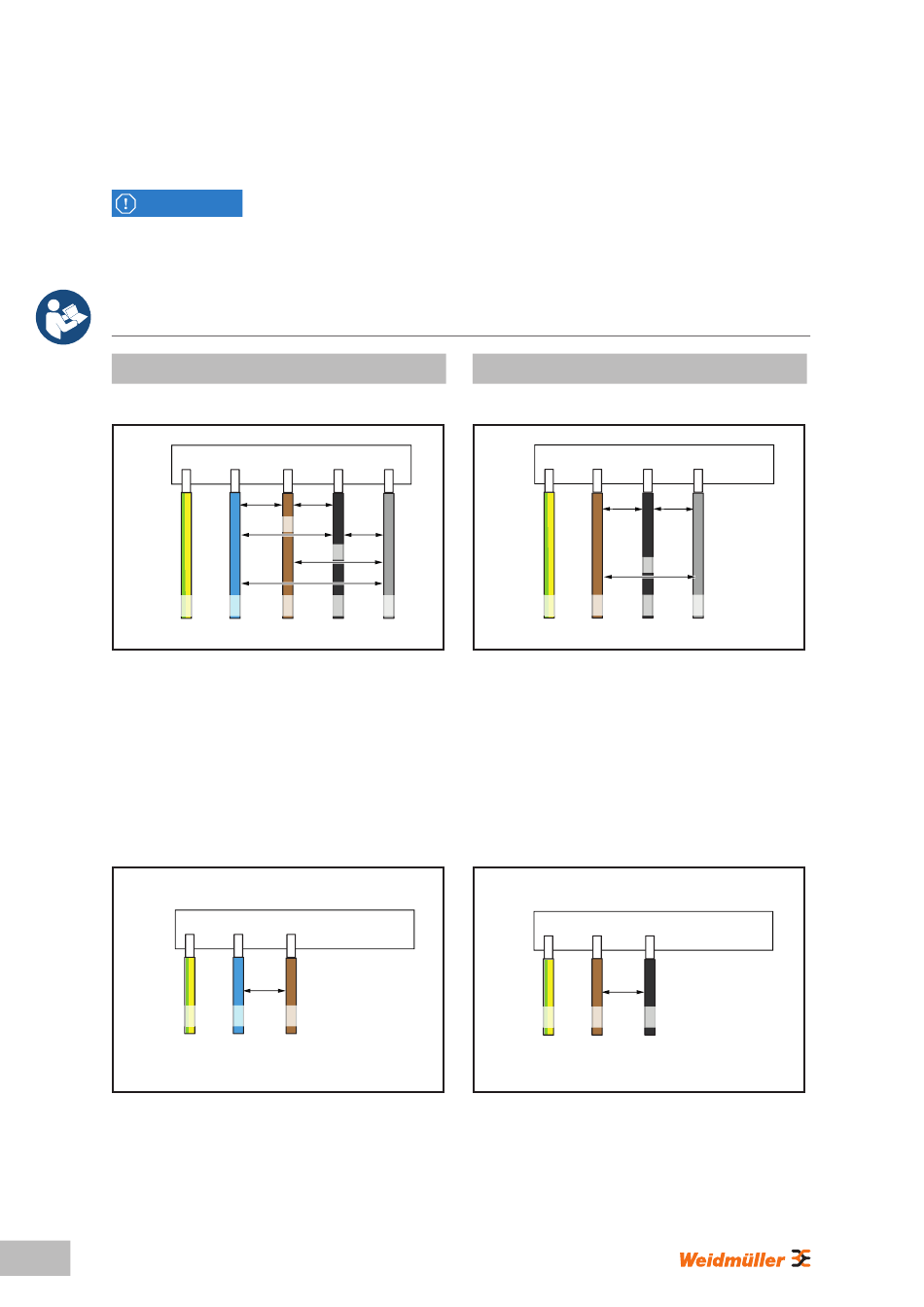

Systèmes de réseau
ATTENTION !
Risque de destruction de la borne de recharge
Une installation incorrecte peut entraîner la destruction de la borne de recharge.
► Dans tous les systèmes de réseau, la borne de raccordement du conducteur neutre doit impérativement
être raccordée.
► Respectez le manuel pour la construction et le montage.
400 V 3 phases avec conducteur neutre
PE
IN
PE
Les trois phases L1, L2, L3 doivent être rac-
cordées respectivement aux L1, L2, L3 du bloc
de jonction pour circuit imprimé de la borne de
recharge. Le conducteur neutre est branché sur N
du bloc de jonction pour circuit imprimé. Chaque
tension de phase doit être comprise dans la plage
de 207 à 253 V de tension nominale pour le
conducteur neutre.
230 V 1 phase avec conducteur neutre
PE
IN
PE
Une phase au choix doit être raccordée au L1 du
bloc de jonction pour circuit imprimé de la borne
de recharge. Le conducteur neutredoit être raccor-
dé au N. La tension de phase entre le conducteur
et le conducteur neutre doit se situer dans une
plage de 207 à 253 V de tension nominale.
30
Mode d'emploi – AC SMART
Système TN
N
L1
L2
L3
230 V
400 V
400 V
230 V
400 V
230 V
N
L1
L2
L3
N
L1
L2
L3
230 V
N
L1
Système IT / Système TT
230 V 3 phases sans conducteur neutre
PE
N
L1
IN
230 V
230 V
PE
L1
L2
Sans conducteur neutre, trois phases au choix
doivent être branchées sur les L1, L2 et N du bloc
de jonction pour circuit imprimé de la borne de
recharge. La tension de phase entre les câbles doit
être située dans une plage comprise entre 207 et
253 V de tension nominale.
230 V 1 phase sans conducteur neutre
PE
N
L1
IN
230 V
PE
L1
L2
Sans conducteur neutre, deux phases au choix
doivent être branchées sur L1 et N du bloc de jonc-
tion pour circuit imprimé de la borne de recharge.
La tension de phase entre les câbles doit être
située dans une plage comprise entre 207 et 253 V
de tension nominale.
L2
L3
230 V
L3
L2
L3
