Replanification en utilisant la
coupe répétée
1.
Retirez les vis pour enlever la
roue à main (1 vis), retirez le bouton
indicateur, retirez le panneau latéral
droit (4 vis) et le couvercle

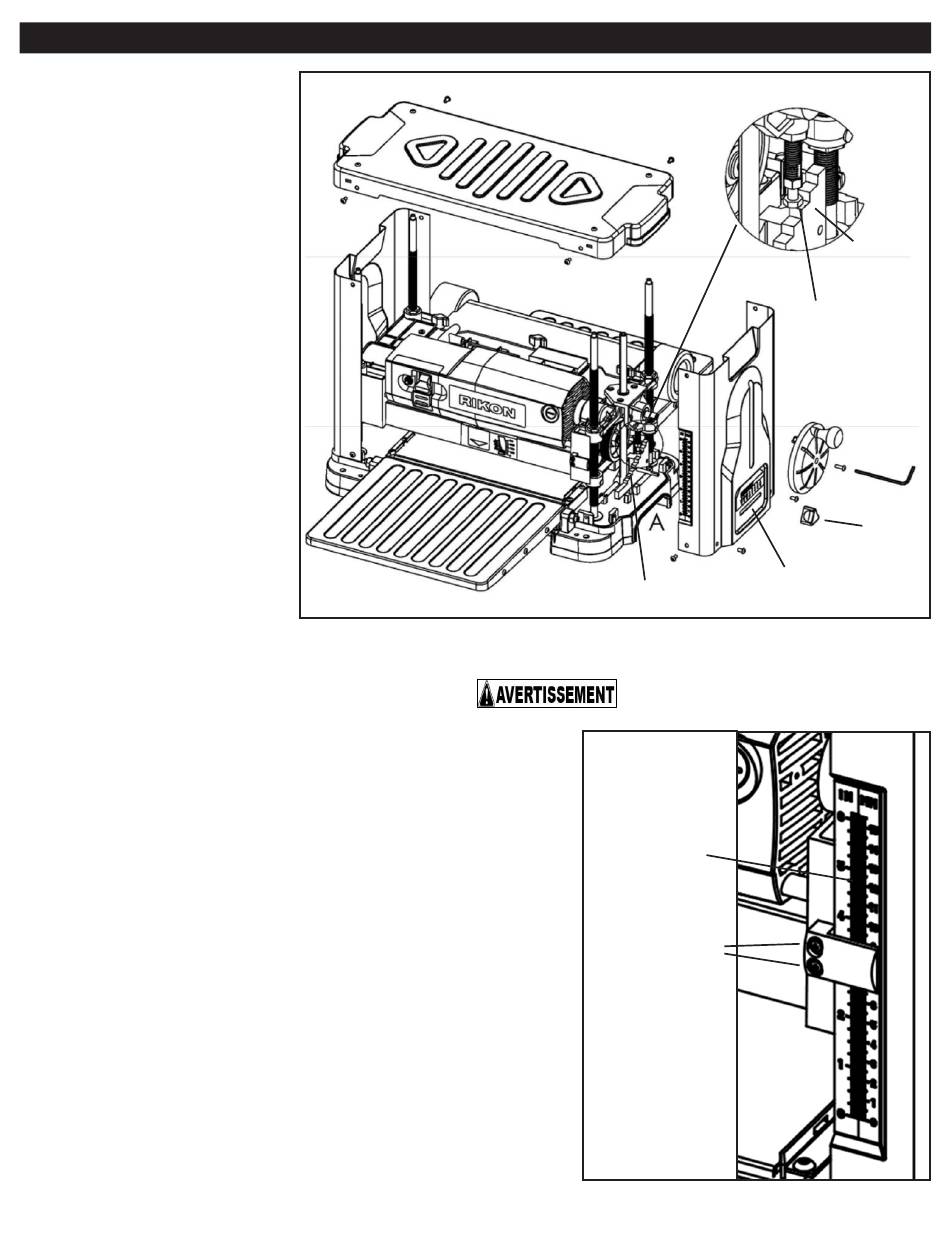

supérieur (4 vis). FIG. 5.
2.
Abaissez la tête de coupe
jusqu'à ce que la vis de butée
s'arrête sur le bloc de marche.
3.
Dégauchisseuse un morceau
de bois, puis mesurer l'épaisseur
de la pièce finie. Il devrait être le
même que l'échelle d'épaisseur et
l'indicateur de coupe de
4.
Si un réglage est nécessaire,
utilisez une clé pour desserrer le
contre-écrou et ajustez la vis de
butée pour corriger la hauteur.
5.
Une fois le réglage effectué,
serrez fermement le contre-écrou et
la vis de butée.
6.
Installez le panneau latéral droit, le couvercle
supérieur, le bouton indicateur et la roue à main sur
le dégauchisseuse.
AJUSTEMENT DE L'ÉCHELLE D'ÉPAISSEUR
Située sur l'avant right du dégauchisseuse, l'échelle d'épaisseur
montre la profondeur de la pièce finie.
Des coupures inexactes peuvent être évitées en vérifiant
systématiquement l'alignement de l'échelle d'épaisseur.
1. Les extensions de table doivent être de niveau avec la table de dégauchisseuse.
2. Dégauchisseuse un morceau de bois, puis mesurer l'épaisseur
de la pièce finie.
3. Si elle est correctement ajustée, l'épaisseur de la pièce
finie doit être la même qu'indiquée sur l'échelle.
4. Si le réglage n'est pas correct, desserrez les deux vis qui
maintiennent l'indicateur d'échelle et ajustez l'indicateur d'échelle,
vers le haut ou vers le bas, pour indiquer le réglage correct sur
l'échelle.
5. Resserrez fermement les deux vis de l'indicateur d'échelle.
AJUSTEMENTS
répétition.
FIG. 5
BLOC
D'ÉTAPE
LA MACHINE NE DOIT PAS ÊTRE BRANCHÉ E DANS ET LE
POWER SWITCH DOIT ÊTRE DANS
TOUS LES ajustements SONT
Complet.
ÉCHELLE
D'ÉPAISSE
UR
SCALE
INDICATOR
et SCREWS
FIG. 6
11
CONTRE
-ÉCROU
(Verrouil
lage)
NUT
VERROUILLAGE
(fr)
DE L'ÉTAPE
VIS
D'ARRÊ
T
VOLANT
Indicateur
Bouton
(Bouton)
Indicateur (en) DE
RÉDUCTION
DE
LA
POSITION OFF UNTIL
RÉPÉTITION
