NOTICE TECHNIQUE D'UTILISATION DE LA SERIE MG - SEFELEC
4.1.3 Choix du mode de détection
L'appareil offre la possibilité de choisir entre plusieurs modes de détection de défaut de disjonction :
• Le mode IMAX : permet un contrôle du courant de fuite permanent circulant dans l'élément testé par
rapport à un seuil réglable. Ce mode ne permet pas la détection d'arcs rapides et son temps de réponse
relativement lent peut être dommageable à l'élément testé. D'autre part le seuil de courant doit être réglé
en fonction de la consommation 'normale' de chaque élément testé (courant de fuite en
tension de test).Cette détection est faite de manière lente.
• Le mode FIMAX (Fast IMAX) : Idem que IMAX mais la détection est faite de manière rapide.
• Le mode ∆ ∆ ∆ ∆ I : contrôle des impulsions de courant ayant une largeur d'au moins 10 µS et une amplitude de
1mA pour les modèles 50VA et une amplitude de 10mA pour les modèles 500VA. Ce mode ne tient pas
compte du courant de fuite dû à la consommation 'normale' de l'élément et ne nécessite donc pas de
réglage, sa rapidité de réponse permet de limiter les dommages à l'élément testé. Par contre, le mode ∆I
ne trouve pas de défaut en cas de court-circuit franc lors de l'application de la tension sur l'élément.
• Le mode IMAX+∆ ∆ ∆ ∆ I : combinaison des deux modes précédents. Ce mode permet de réaliser des essais de
rigidité diélectrique de manière simple et fiable. La détection IMAX est faite de manière lente.
• Le mode FIMAX+∆ ∆ ∆ ∆ I : combinaison des deux modes précédents. Ce mode permet de réaliser des essais
de rigidité diélectrique de manière simple et fiable. La détection IMAX est faite de manière rapide.
• Le mode SANS : inhibition des détecteurs. Ce mode permet de localiser un éventuel défaut de rigidité
diélectrique par brûlage du défaut.
Attention, ce mode ne peut être utilisé que pendant un temps limité (5 secondes). En cas de
surchauffe un interrupteur thermique coupe la génération de la haute tension. Attendre 3 à 5
minutes avant de reprendre les essais. Dans ce mode il n'y a pas d'ajustage automatique de la
tension de sortie en fonction de la charge.
Remarque : Le mode de contrôle de courant de fuite minimum (IMIN) est indépendant des modes de
détection décrits ci-dessus.
Pour changer le mode de détection :
• Déplacer la zone en vidéo inverse en face de la ligne DETECTION avec les flèches vers le haut ou vers le
bas.
• Appuyer sur la touche de validation ou la flèche vers la droite.

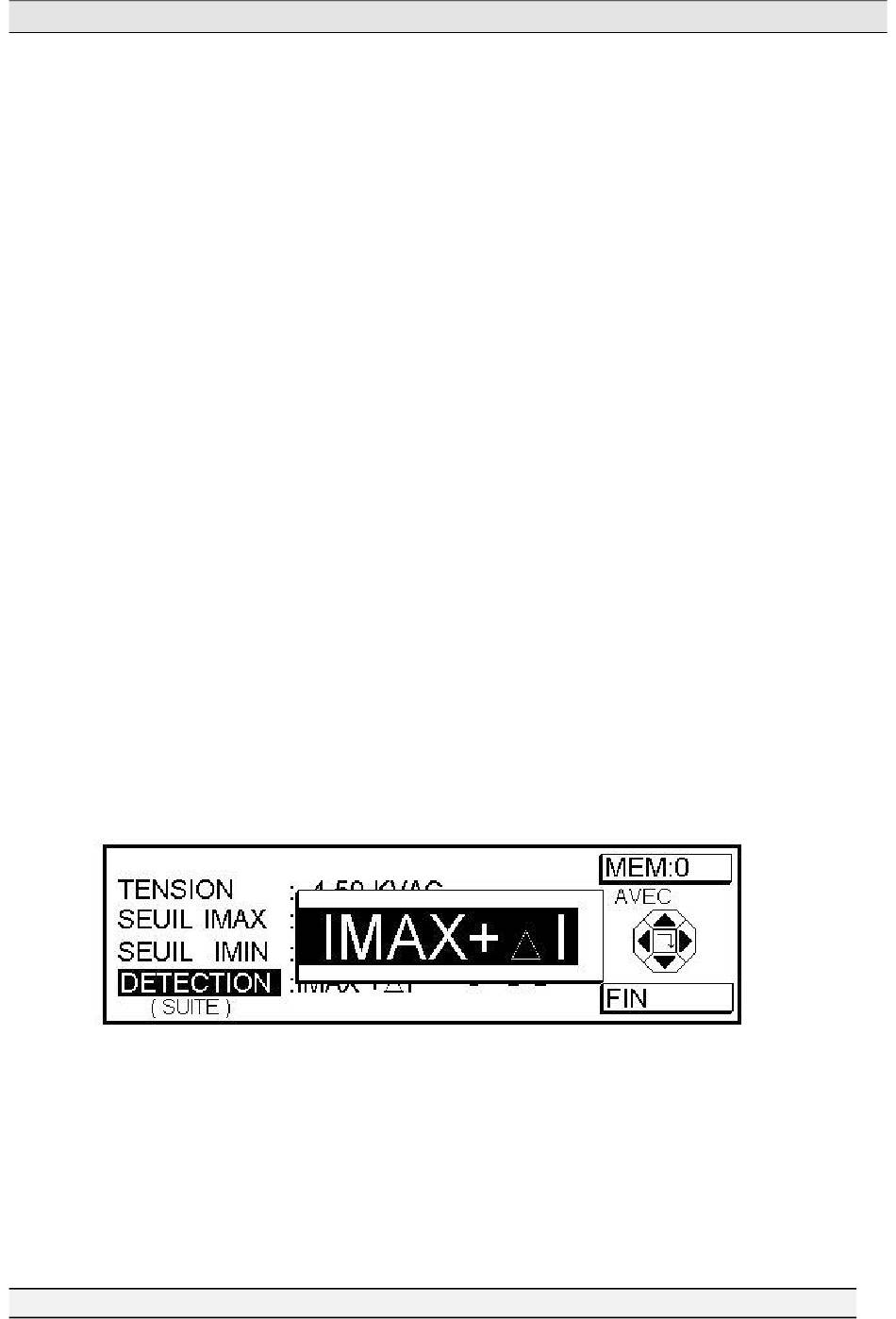

• L'appareil affiche alors :
• Avec les flèches vers le haut ou vers le bas faire défiler les différents modes possibles : ∆ ∆ ∆ ∆ I, IMAX+∆ ∆ ∆ ∆ I,
FIMAX+∆ ∆ ∆ ∆ I, IMAX, FIMAX, SANS.
• Valider le mode de détection choisi avec la touche de validation (centre du pavé de flèches).
SERIE MG Version : R
AC
sous la
Page : 45
