- Page 1 DC60 Manuel...
- Page 2 SOMMAIRE Introduction Généralités Garantie Symboles dans ce mode d’ e mploi et borne Description de l’ a ppareil Mise en œuvr Accessoires Équipements de sécurité Sécurité Consignes de sécurité Contrôles obligatoires avant la mise en service Manuel d’utilisation / d’installation Ouverture de la porte Installation de la base Entrée de câble et fixation de la décharge de traction...

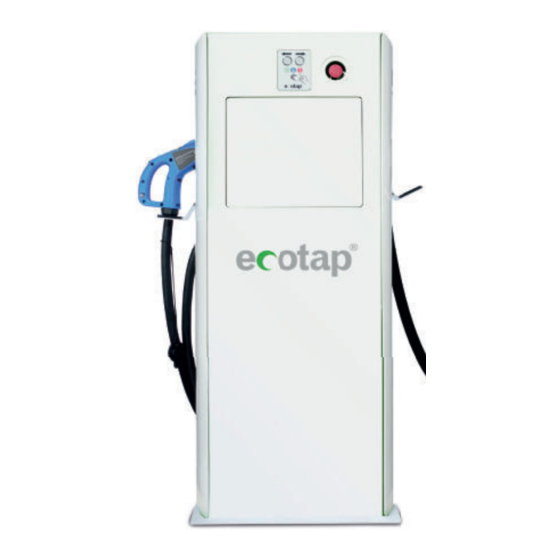

- Page 3 1. INTRODUCTION Merci d’ a voir choisi une borne de recharge DC Ecotap® . Ce mode d’ e mploi décrit la borne de recharge DC. Ce mode d’ e mploi contient des informations importantes pour une installation et une utilisation correctes et sûres de la borne de recharge DC. La borne de recharge est conçue pour recharger les véhicules équipés d’un système de charge en mode 4 selon la norme IEC 61851-1 (édition 2.0) avec système de prise selon VDE-AR-E 2623-2-2 / IEC 62196-2.
- Page 4 3. DESCRIPTION DE L’APPAREIL Application La station de recharge a été spécialement conçue pour une utilisation intensive. Endroits ne convenant pas à l’installation de la station de recharge : - sols susceptibles d’ ê tre inondés en cas de crue - quais de chargement et de déchargement - pentes présentant une inclinaison supérieure à...
- Page 5 √ Tous les travaux énumérés ci-dessous sont en parfaite conformité avec la norme NEN 3140. √ Vérifiez sur les terminaux de connexion que l’ o rdre correct a été maintenu. √ Vérifiez que les noyaux sont serrés, voir point 45.3. √...
- Page 6 Back DIA 27mm DIA 12mm DIA 25mm DIA 40mm DIA 25mm 395mm 346mm 305mm 197mm 90mm 49mm 28mm Front 100mm 170mm 300mm 443mm 501mm 572mm 600mm 6.3 Entrée de câble et fixation de la décharge de traction Fixez le câble d’ a limentation dans la base avec l’ é crou. Raccordez les fils du câble aux bornes existantes de l’interrupteur principal (15 à...
- Page 7 7. MAINTENANCE Débranchez toujours la borne de recharge de l’ a limentation électrique et lisez les instructions d’utilisation avant d’ e ffectuer des opérations de maintenance ou de réparer des pannes. Ne réparez ou ne remplacez les composants qu’ a vec des produits approuvés par le fournisseur. Les réparations et les remplacements doivent toujours être effectués par un spécialiste autorisé.
- Page 8 11. CARACTÉRISTIQUES TECHNIQUES CARACTÉRISTIQUES GÉNÉRALES Numéro de référence 80060101, 80060111, 80060008 Dimension H x L x P (mm) 1440 mm x 610 mm x 350 mm Matériau du boîtier Acier 2,2 mm Couleur standard Corps : Ral 6018 / Couvercle : Ral 9016 Traitement de l'acier Anti-corrosion (KTL) et revêtement en poudre Poids (kg)
- Page 9 Type de charge Borne de charge en mode 4 Connexion au véhicule Mode 4 connecteur de câble d'attache L'utilisation de rallonges et d'adaptateurs est interdite. 3,5m droit Compteur CA Non inclus Compteur CC Non inclus Protocole back office OCPP 1.6 Json Positionnement Connectivité...
- Page 10 12. COORDONNÉES DU FOURNISSEUR Ecotap® B.V. Kruisbroeksestraat 23 5281RV Boxtel Pays-Bas Tél: 0031 (0) 411-210210 E-mail: info@ecotap.nl 13. DÉCLARATION DE CONFORMITÉ DE L’UE CE 2019 (Directive 2014/35/UE, Annexe II p. 96/369, CEM 2014/30/UE) Par la présente, Ecotap® B.V. Kruisbroeksestraat 23, 5281RV Boxtel, déclare que la borne de recharge mentionnée ci-dessous est conforme aux exigences des directives et normes mentionnées ci-dessous.
- Page 11 Ecotap B.V. Kruisbroeksestraat 23 5281 RV Boxtel The Netherlands +31(0) 411 210 210 info@ecotap.nl www.ecotap.nl...
