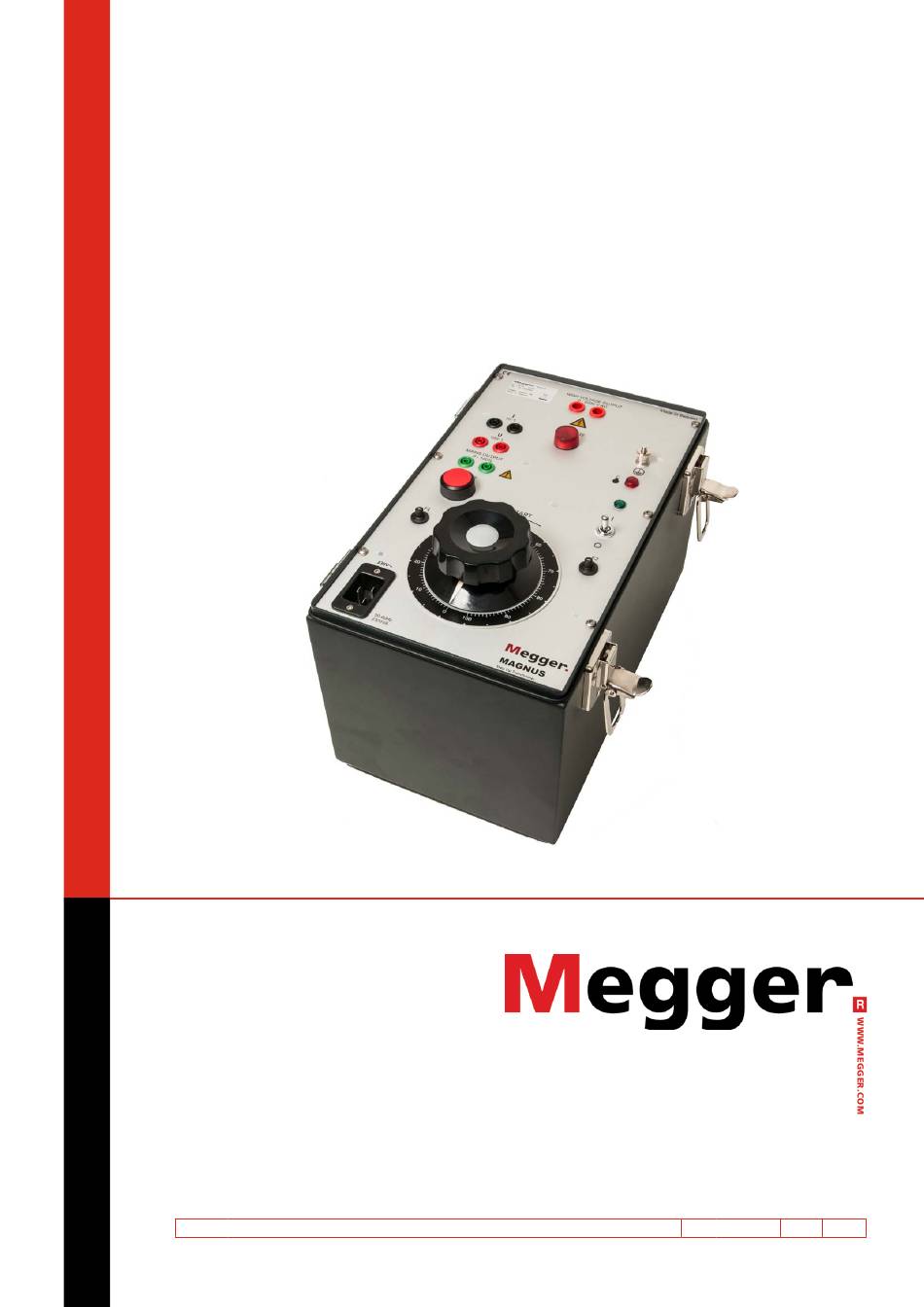

- Page 1 MAGNUS Transformateur elévateur Manuel de l’utilisateur Art No. ZP-BT01F Doc. BT0076DF V04a 2019...
- Page 2 Table des matières 1 Sécurité ............4 1.1 Général ............... 4 Symboles sur l'instrument ......4 1.2 Consignes de sécurité ......... 4 2 Instrument ............6 2.1 Général ............... 6 2.2 Panneau de commande ........6 2.2 Câbles haute tension .......... 7 3 Utilisation ............
- Page 3 à titre informatif uniquement. La reproduction en intégralité ou en partie dans le but de créer du matériel et des logiciels utilisables pour d'autres produits que Megger Sweden AB est strictement interdite, sauf accord de licence écrit avec Megger Sweden AB.
- Page 4 La lampe rouge (10)s’allume en cas de déclenche- ment de la protection thermique. N’utilisez plus le Magnus tant que cette lampe ne s’est pas éteinte. Toujours connecter la terre de protection (prise de terre). Toujours utiliser les jeux de câbles approuvés et four- nis par le fabricant.
- Page 5 Débrancher l'appareil de l'alimentation électrique lorsqu'il est laissé sans surveillance ou qu'il n'est pas utilisé. Confier tout entretien au personnel autorisé de Programma. Si vous devez renvoyer l'instrument, veuillez utiliser la caisse d'origine ou une caisse d'une solidité équi- valente. BT0076DF ZP-BT01F MAGNUS...
- Page 6 équipe- Sortie ampèremètre ments de relais de protection avec les bonnes sorties. Sortie voltmètre MAGNUS vous permet de préparer rapidement et facile- Sortie secteur ment des courbes d'excitation pour les transformateurs F3, Fusible pour sortie secteur d'instrument.
- Page 7 2 iNSTrUMENT 2.2 Câbles haute tension Important Lors de l'utilisation de la "SORTIE HAUTE TENSION", les câbles inclus avec MAGNUS adaptés pour haute tension doivent être utilisés. BT0076DF ZP-BT01F MAGNUS...
- Page 8 1,5 VA afin de garantir une bonne précision. Utilisez un ampèremètre pour mesurer la valeur efficace vraie (TRMS. Note La lampe rouge (11) s'allume lorsque la protection contre la surchauffe se déclenche. N'utilisez pas Magnus tant que le voyant n'est pas éteint. MAGNUS ZP-BT01F BT0076DF...
- Page 9 Ne branchez les cordons d’essai que lorsque l’interrupteur principal et le bouton sont réglés sur "0". Ajustez la tension en tournant le bouton. Tourner le bouton à zéro avant de débran- cher les câbles BT0076DF ZP-BT01F MAGNUS...
- Page 10 , 5 kV Sorties de mesure Tension 100 / 1, (charge max. de 1 MΩ) Imprécision ±1,5% Courant 10 / 1 Imprécision ±1,5% à 2 A de courant de sortie ±3% à 0,5 A de courant de sortie MAGNUS ZP-BT01F BT0076DF...
- Page 11 4 SPECiFiCATiONS BT0076DF ZP-BT01F MAGNUS...
- Page 12 (C&DF) répondre aux besoins des clients dans le monde entier. ▪ Équipement de test de la résistance de l'isolation Megger est certifié conforme aux normes ISO 9001 et ▪ Équipement de test de lignes 14001. Megger est une marque déposée.
