Schémas: Circuit frigorifique
Circuit frigorifique
Illustration

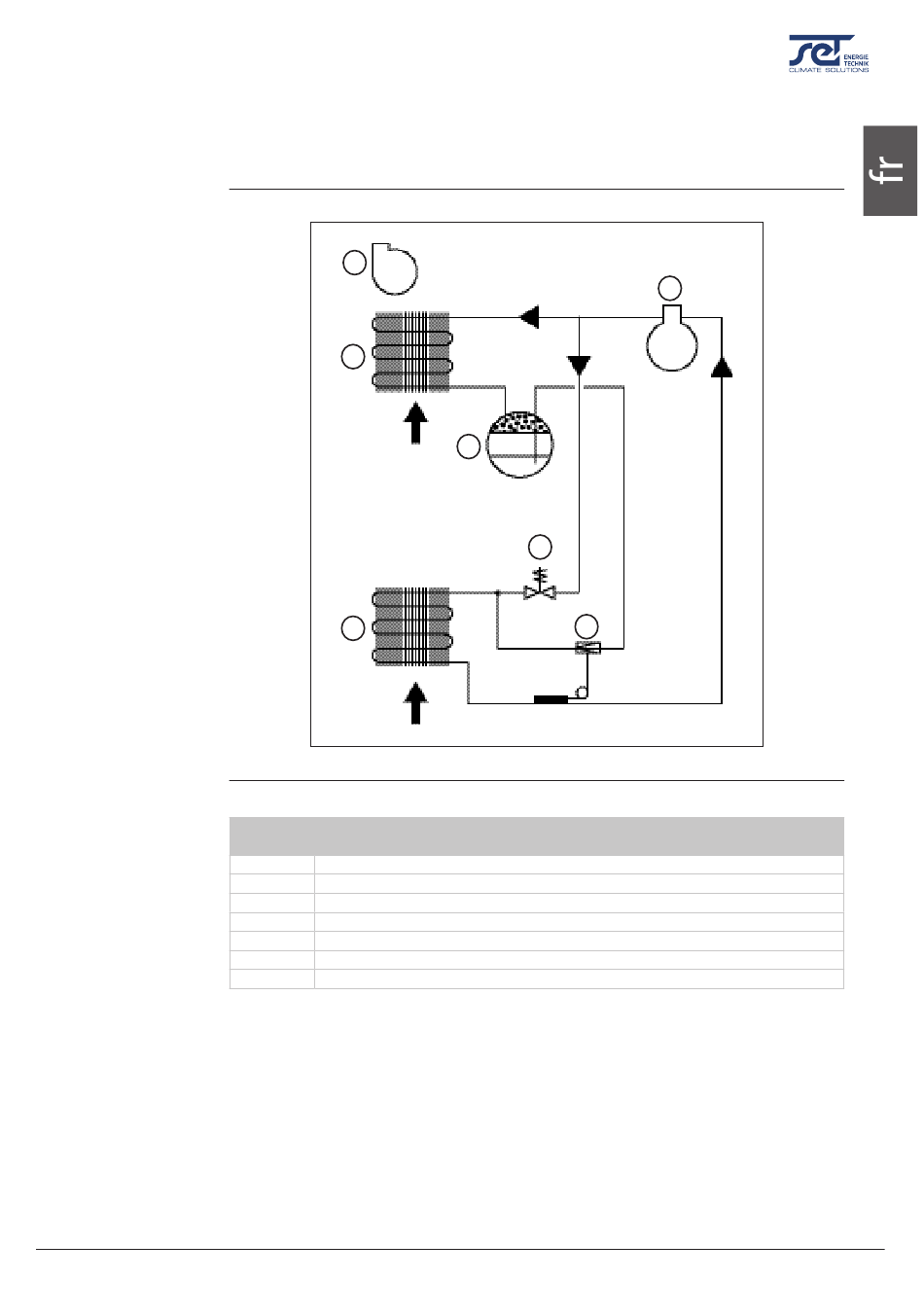

Cette illustration présente le circuit frigorifique de la gamme SET (T) et SET (H).
Description
Ce tableau énumère les différentes pièces du circuit frigorifique conformément à Fig. 9.
Position
1
2
3
4
5
6
7
Schémas
7
3
5
2
Description
Compresseur
Évaporateur
Condenseur à air
Vanne thermostatique
Récepteur/Dessiccateur de liquide
Vanne magnétique pour égalisation de la pression
Ventilateur
1
6
4
Fig. 9
35
35
