ECMF8-EW/WF

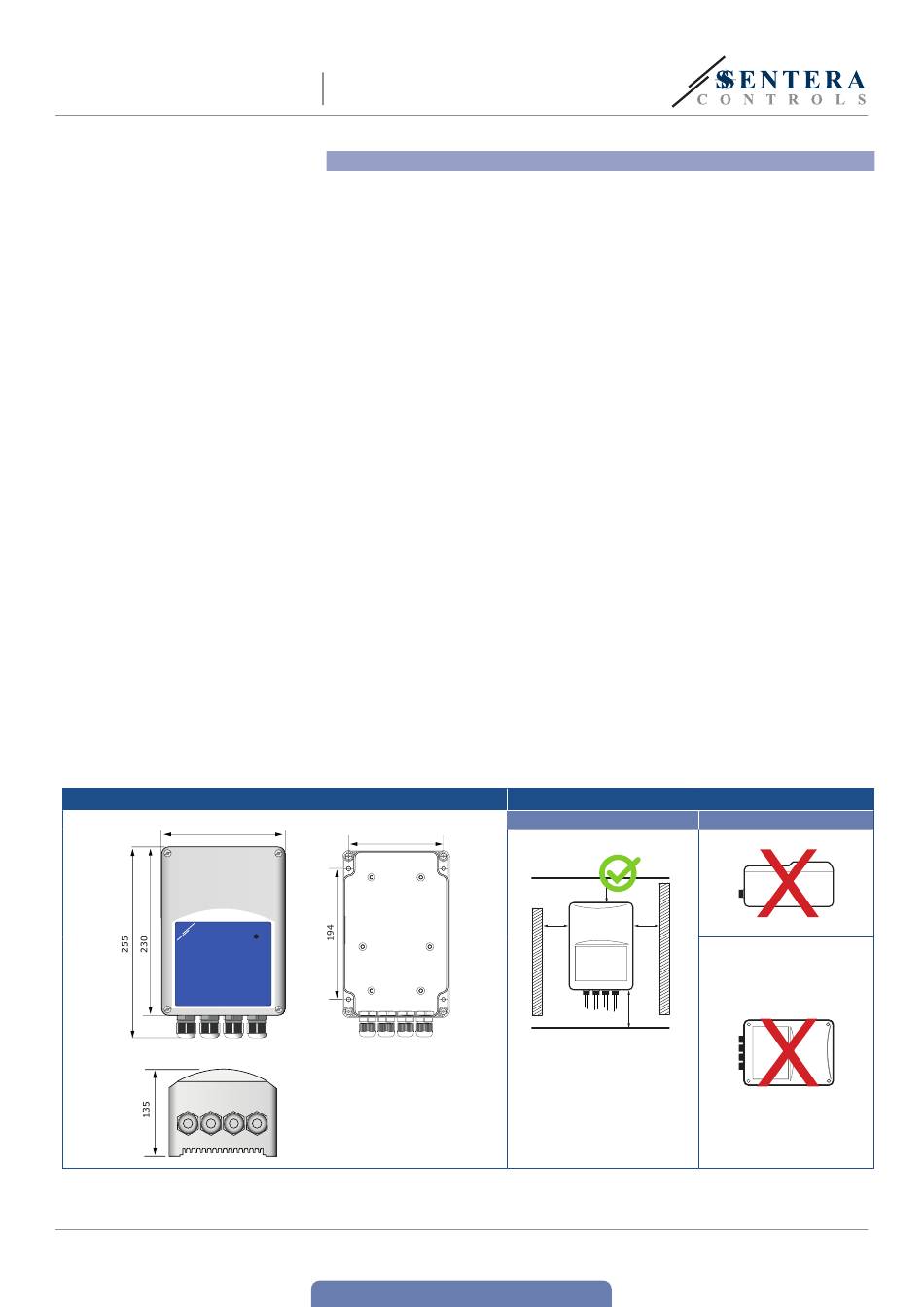

Fig. 1 Dimensions de montage
170
MIW-ECMF8-EW-WF-FR-000 - 28 / 09 / 2023
RÉGULATEUR CVC (HVAC) POUR VENTILATEURS EC /
VARIATEUR ÉLECTRONIQUE DE VITESSE VFD AVEC
PASSERELLE INTERNET.
Suivez ces étapes:
1.
Assurez-vous que le variateur est désactivé.
2.
Dévissez le couvercle avant et ouvrez le boîtier. Faites attention aux câbles qui
relient les LED à la carte de circuit imprimé.
3.
Fixez l'appareil au mur ou au panneau à l'aide des vis et des chevilles fournies.
Veillez à la position de montage correcte et aux dimensions de montage de l'unité
(voir Fig. 1 Dimensions de montage et Fig. 2 Position de montage).
4.
Insérez les câbles à travers les presse-étoupes et effectuez le câblage selon le
schéma de câblage (voir Fig. 1) tout en respectant les informations de la section
"Câblage et raccordements" ci-dessus.
4.1
Branchez les bornes d'alimentation (L et N);
4.2
Si d'application, connectez les entrées analogiques/modulantes (bornes
Ain1 et GND / Ain2 et GND) à un potentiomètre externe ou à un capteur
HVCA avec une sortie analogique/modulante (0—10 VCC / 0—20 mA / PWM
/ numérique (0 ou 1))
4.3
Si d'applicatition, connectez les entrées tachymètre (si le moteur connecté
dispose d'un tachymètre, celles-ci sont utilisées pour la rétroaction et le
contrôle).
4.4
Connectez la ou les sortie(s) analogique(s) (Aout1, GND et Aout2).
Le contrôleur peut être utilisé pour contrôler un ou deux moteurs
simultanément, donc vous pouvez connecter l'une ou les deux de ces sorties
en fonction de votre application.
4.5
Si d'application, connectez les câbles de communication Modbus RTU.
4.6
Si votre appareil est ECMF8-EWversion 2, connectez le câble Ethernet (la
connexion Ethernet est le paramètre par défaut).
4.7
Connectez les capteurs HVCA, les potentiomètres ou d'autres dispositifs
esclaves à la prise RJ45 et/ou au bornier Power over Modbus (PoM) (voir
Fig. 3).
5.
Remettez le couvercle et fixez-le avec les vis. Serrez les presse-étoupes.
6.
Allumez l'alimentation principale une fois toutes les connexions effectuées et
vérifiées.
7.
Connectez votre installation à SenteraWeb et téléchargez le micrologiciel
spécifique à l'application requise.
155
www.sentera.eu
retour à la table des matières
Fig. 2 Position de montage
Correct
50
50
50
100
Incorrect
8 - 10
