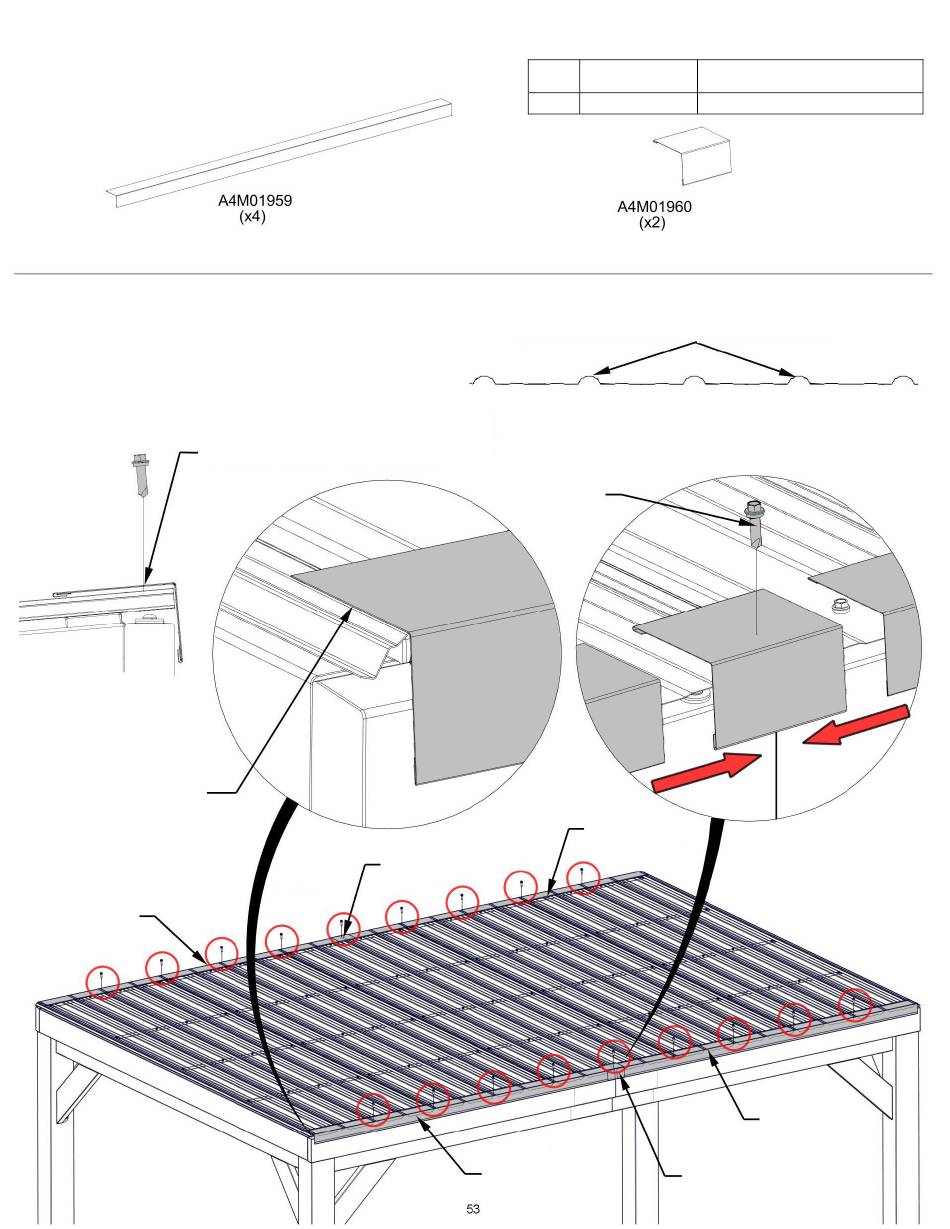

ÉTAPE 34 - ASSEMBLAGE DU TOIT
CONSEILS :
- ENLEVEZ LE FILM BLEU DE PROTECTION.
- EN RAISON DE LA PRÉSENCE DE PLUSIEURS COUCHES DE
MÉTAL SUR LA BORDURE, IL EST RECOMMANDÉ D'UTILISER UN
FORET DE 1/8 PO POUR CRÉER DES TROUS D'AMORCE.
ATTENTION : LE PORT DE GANTS EST RECOMMANDÉ LORS
DE LA MANIPULATION DES MORCEAUX DE TOIT EN ACIER.
VUE LATÉRALE
LE BORD DE LA GARNITURE
SERA ENCASTRÉ PRÈS DU
CENTRE DE LA DERNIÈRE
NERVURE DE LA TÔLE
1959 (x1)
BORDURE
BORDURE
REMARQUE : LE CÔTÉ LONG DE
LA GARNITURE SERA SUR LE
DESSUS DES TÔLES
ARRIÈRE
QTÉ
18
LES VIS PASSENT À TRAVERS LA GARNITURE
AVANT/ARRIÈRE DANS LE HAUT DES NERVURES
AUX ENDROITS APPROXIMATIFS INDIQUÉS.
CENTREZ L'ENTURE DE BORDURE SUR LE TOIT, PUIS FAITES-
LA GLISSER DANS LA BORDURE. ASSUREZ-VOUS QUE LA
BORDURE ET L'ENTURE DE BORDURE SONT TOUTES
CENTRÉES SUR LE TOIT.
1116 (x18)
VIS - 1 PO
1960 (x1)
ENTURE DE
BORDURE
1959 (x1)
BORDURE
NUMÉRO
DESCRIPTION
D'ARTICLE
H101116
VIS AUTOTARAUDEUSE 1/4 x 1
ENTURE DE BORDURE
1959 (x1)
BORDURE
AVANT
1960 (x1)
ENTURE DE BORDURE
1959 (x1)
BORDURE
