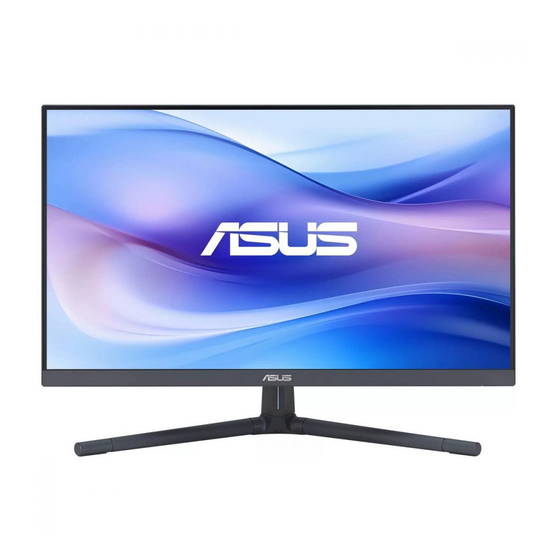

- Page 1 VU249CFE Série de moniteurs LCD Guide de l'utilisateur...
- Page 2 La garantie du produit ou service ne sera pas prolongée si : (1) le produit a été réparé, modifié ou altéré, sauf si les réparations, modifications ou altérations ont été autorisées par écrit par ASUS; ou (2) si le numéro de série du produit a été effacé ou n’est plus lisible.
- Page 3 Sommaire Sommaire ....................iii Avertissements ................... iv Certifié TCO ....................vii Informations de sécurité ................viii Soin & Nettoyage ..................ix Services de récupération ................x Chapitre 1 : Présentation du produit Bienvenu ! ..................1-1 Contenu de la boîte ..............1-1 Présentation du moniteur ............
- Page 4 Avertissements Déclaration de la Commission Fédérale des Télécommunications (FCC) Cet appareil est conforme à la section 15 du règlement de la FCC. L'utilisation est permise sujette aux deux conditions suivantes : • Cet appareil ne doit pas causer d’interférences nuisibles, et •...
- Page 5 à des produits et des pratiques écoénergétiques. Tous les produits ASUS avec le logo ENERGY STAR sont conformes à la norme ENERGY STAR et la fonction de gestion d’énergie est activée par défaut. Le moniteur et l’ordinateur sont réglés pour se mettre automatiquement en veille après 10 et 30 minutes d’inactivité.
- Page 6 Conformité matérielle à la faible lumière bleue Le moniteur utilise une dalle à faible lumière bleue, et est conforme à TUV Rheinland (solution matérielle) pour le modèle après réinitialisation d'usine/réglé par défaut (mode prédéfini : standard). Diminue la lumière bleue émise par l'écran afin de réduire le risque d'exposition à...
- Page 7 Certifié TCO A third-party certification according to ISO 14024 Toward sustainable IT products Say hello to a more sustainable product IT products are associated with a wide range of sustainability risks throughout their life cycle. Human rights violations are common in the factories.
- Page 8 Informations de sécurité • Avant d’installer le moniteur, lisez attentivement toute la documentation qui accompagne la boîte. • Pour réduire le risque d’incendie ou de choc électrique, n’exposez jamais le moniteur à la pluie ou à l’humidité. • N’essayez jamais d’ouvrir le boîtier du moniteur. Les hautes tensions dangereuses à...
- Page 9 Ce symbole de la poubelle sur roues barrée d'une croix indique que le produit (équipement électrique, électronique et pile bouton contenant du mercure) ne doit pas être placé dans les déchets ménagers. Veuillez consulter la réglementation locale pour la mise au rebut des produits électroniques. AEEE yönetmeliğine uygundur Soin &...
- Page 10 à jour de produit et logiciel. Sites Web de ASUS Les sites Web internationaux d’ASUS fournissent des informations mises à jour sur les produits matériels et logiciels d’ASUS. Référez-vous à http://www. asus.com Documentation en option Votre emballage produit peut inclure une documentation en option qui peut avoir été...
- Page 11 ® Merci d’avoir acheté un moniteur LCD d’ASUS Le dernier moniteur à écran LCD large d’ASUS offre un affichage plus large, plus lumineux et plus net, en plus de toute une gamme de fonctions qui améliorent votre séance de visionnage.
- Page 12 Présentation du moniteur 1.3.1 Vue de devant Bouton d’alimentation (5 directions) / indicateur d’alimentation • Mise sous/hors tension du moniteur. • Appuyez sur le bouton et déplacez-vous vers la droite pour éteindre le moniteur. • Les couleurs du voyant d’alimentation sont indiquées dans le tableau ci-dessous.
- Page 13 Appuyez sur ce bouton pour afficher le menu OSD, lorsqu’il est désactivé. Appuyez de nouveau sur ce bouton pour ouvrir le menu OSD principal. • Active l'élément de menu OSD sélectionné. • Augmente/diminue les valeurs ou déplace votre sélection vers le haut/le bas/la gauche/la droite. Moniteur LCD ASUS série VU249CFE...
- Page 14 1.3.2 Vue de derrière Bottom Bouton de contrôle (5 directions). Port ENTRÉE CA : Ce port est utilisé pour brancher le cordon d'alimentation. Port HDMI : Ce port est pour brancher un appareil compatible avec HDMI. USB 3.2 Gen 1 Type-C Port : Prend en charge le mode DP Alt. Le port fournit 15 W Power Delivery maxi.
- Page 15 Moniteur LCD ASUS série VU249CFE...
- Page 16 Assemblage du bras/de la base du moniteur Pour assembler la base du moniteur : Posez doucement le moniteur face à terre sur une table, et soulevez le cache VESA. Placez la charnière du bras de l’ensemble du support sur son compartiment à l’arrière du moniteur avec 4 vis.
- Page 17 Le kit de montage mural VESA (75 x 75 mm) est acheté séparément. • Utilisez seulement un support de montage mural listé UL/CSA/GS avec une capacité de poids/charge minimale de 22,7 kg (50 IB) (taille des vis : M4 x 12 mm). Moniteur LCD ASUS série VU249CFE...
- Page 18 Réglage du moniteur • Pour une vision optimale, il est recommandé d’avoir une vision de face sur le moniteur, ensuite réglez l’angle du moniteur pour qu’il soit confortable. • Tenez le pied pour empêcher le moniteur de tomber quand vous le changez d’angle.
- Page 19 Lorsque ces câbles sont branchés, vous pouvez choisir le signal désiré en utilisant l'élément Signal dans le menu OSD. Si vous devez remplacer le cordon d'alimentation ou des câbles de connexion, veuillez contacter le service client ASUS. Moniteur LCD ASUS série VU249CFE...
- Page 20 Mise sous tension du moniteur Appuyez sur le bouton d’alimentation . Reportez-vous à la page 1-2 pour l’emplacement du bouton marche/arrêt. Le voyant d’alimentation s'allume en blanc pour indiquer que le moniteur est sous tension. Chapitre 2 : Configuration...
- Page 21 Pour quitter et enregistrer le menu OSD, déplacez le bouton à 5 directions vers la gauche plusieurs fois jusqu’à ce que le menu OSD disparaisse. Pour régler d’autres fonctions, répétez les étapes 1 à 4. Moniteur LCD ASUS série VU249CFE...
- Page 22 3.1.2 Présentation des fonctions de l'OSD Splendid Cette fonction contient 8 sous-fonctions que vous pouvez sélectionner pour votre préférence. Chaque mode possède l’option Réinitialiser, pour vous permettre de garder votre réglage ou de retourner au mode prédéfini. VU249CFE Splendid Signal Luminosité...
- Page 23 pour réduire de 70 % (maxi.) la lumière bleue nocive afin d'éviter le CVS (syndrome de vision sur ordinateur) lorsque l'utilisateur ajuste la barre de filtre de lumière bleue au niveau maximum. Moniteur LCD ASUS série VU249CFE...
- Page 24 • Rappel de repos : Cette fonction vous permet d’obtenir un rappel de repos en fonction de la durée que vous avez définie pour votre temps de travail. Par exemple, si vous réglez un temps de travail de 30 minutes, un rappel de repos apparaîtra dans le coin supérieur gauche du moniteur pendant 5 secondes lorsque le temps est écoulé.
- Page 25 à jour de l’affichage à faible consommation d’énergie, quasiment sans saccades et à faible latence. Cette fonction n'est pas disponible lorsque Synchro des mouvements est activée. Moniteur LCD ASUS série VU249CFE...
- Page 26 Sélection Entrée Dans cette fonction, vous pouvez sélectionner la source d'entrée souhaitée. VU249CFE Splendid Signal Luminosité 1920x1080 100Hz Mode Standard USB-C HDMI Splendid USB-C Détection automatique Soin des yeux Couleur Image Sélection Entrée Volume 50 USB-C 15W Back/Exit Enter • Détection automatique: détecte automatiquement les autres signaux actifs lorsque le signal d'entrée actuel est inactif.
- Page 27 Alignement écran : Alignement écran affiche des lignes d'alignement sur les 4 côtés de l'écran, servant d'outil simple et pratique pour vous permettre d'aligner parfaitement plusieurs moniteurs. Moniteur LCD ASUS série VU249CFE...
- Page 28 • QuickFit : Vous pouvez avoir un aperçu de la mise en page du document ou de la photo directement à l'écran sans imprimer de copies de test. Alignement: Aide les concepteurs et les utilisateurs à organiser le contenu et l’affichage sur une page, et à créer un design et un effet consistent Grille d’alignement 1 Grille d’alignement 2...
- Page 29 Cette fonction n'est pas disponible lorsque Synchro des mouvements est activée. • Verr touche d'alim. : Pour activer/désactiver la touche d'alimentation. • Tout réinit. : « Oui » vous permet de restaurer les paramètres par défaut. Moniteur LCD ASUS série VU249CFE...
- Page 30 Raccourci Définit les fonctions des boutons Raccourci 1 et 2. VU249CFE Splendid Signal Luminosité 1920x1080 100Hz Mode Standard USB-C Raccourci 1 Param. Raccourci 2 Raccourci Volume 50 USB-C 15W Back/Exit Enter • Raccourci 1/Raccourci 2 : Sélectionne une fonction pour les touches de raccourci 1 et 2.
- Page 31 4 kg (net); 3,5 kg (net, sans support) ; 6,1 kg (brut) Multi langues 23 langues (anglais, français, allemand, italien, espagnol, néerlandais, portugais, russe, tchèque, croate, polonais, roumain, hongrois, turc, chinois simplifié, chinois traditionnel, japonais, coréen, thaï, indonésien, perse, ukrainien, vietnamien) Moniteur LCD ASUS série VU249CFE 3-11...
- Page 32 Accessoires Guide de démarrage rapide, carte de garantie, cordon d'alimentation, câble HDMI (optionnel), câble USB C vers C (optionnel), Tournevis en L 5 vis (optionnel), Conformité et normes cTUVus, FCC, ICES-3, EPEAT Gold, CB, CE, ErP, WEEE, EU Energy, ISO 9241-307, UkrSEPRO, Ukraine Énergie, CU, CCC, CEL, BSMI, RCM, MEPS, VCCI, PSE, PC Recycle, J-MOSS, KC, KCC, KMEPS, Energy Star®, TCO, RoHs, CEC,...
- Page 33 Dimensions hors tout 322.510 [12.697] 296.460 [11.672] Active Area 148.230 [5.836] 89.270 [3.515] 65.360 [2.573] 124.409 [4.898] 90.770 [3.574] 393.310 [15.485] 189.772 [7.471] 120.800 [4.756] 95.800 [3.772] 70.800 [2.787] 46.500 [1.831] 70.800 [2.787] 75.000 [2.953] Moniteur LCD ASUS série VU249CFE 3-13...
- Page 34 Guide de dépannage (FAQ) Problème Solution possible Le voyant LED d’alimentation n’est pas • Appuyez sur le bouton pour vérifier si le ALLUMÉ. moniteur est en mode Marche. • Vérifiez si le cordon d’alimentation est correctement branché sur le moniteur et sur la prise de courant.
- Page 35 1280 x 1024 63,98(P) 60,02(P) 1280 x 1024 79,98(P) 75,02(P) 1366 x 768 47,712(P) 59,79(P) 85,5 1400 x 1050 65,3(N) 60(P) 121,75 1440 x 900 55,94(N) 59,89(P) 106,5 1680 x 1050 65,29(N) 60,00(P) 146,25 Moniteur LCD ASUS série VU249CFE 3-15...
- Page 36 Résolution Fréquence Fréquence Pixel (MHz) Fréquence horizontale (KHz) verticale (Hz) 1920 x 1080 67,5(P) 60,00(P) 148,5 1920 x 1080 83,925 167,85 1920 x 1080 95,54 191,08 1920 x 1080 106,875 222,3 1920 x 1080 109,004 221,28 "P" / "N" signifient polarité "Positive" / "Négative" de la synchronisation H-sync/ V-sync entrante (synchronisation d'entrée).
