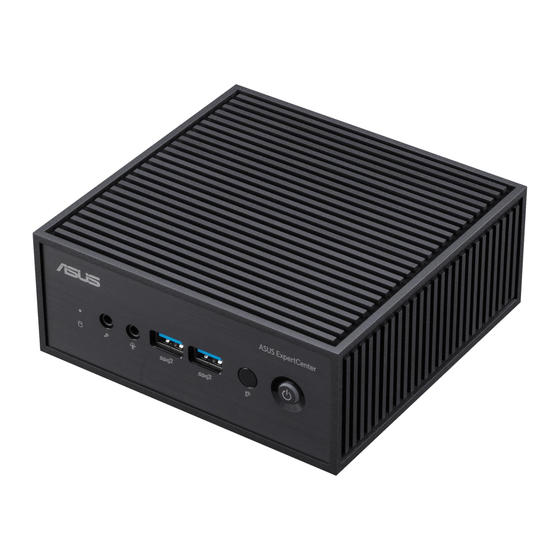

- Page 1 Mini PC Série PN42 Manuel de l'utilisateur...
- Page 2 CLAUSE DE RESPONSABILITÉ LIMITÉE Des dommages peuvent survenir suite à un défaut sur une pièce fabriquée par ASUS ou un tiers. Vous avez le droit à des dommages et intérêts auprès d'ASUS. Dans un tel cas, indépendamment de la base sur laquelle vous avez droit de revendiquer les dommages et intérêts auprès d'ASUS, ASUS ne peut être responsable de...
- Page 3 Table des matières À propos de ce manuel ......................5 Messages ............................6 Typographie ...........................6 Contenu de la boîte ........................7 Présentation de votre Mini PC Fonctionnalités ..........................10 Vue avant ............................10 Côté gauche ...........................12 Côté droit ............................13 Vue arrière ............................14 Utilisation de votre Mini PC Prise en main ..........................
- Page 4 Annexes Consignes de sécurité........................ 46 Emplacement d'accès restreint ....................47 Configurer le système ........................47 Précautions à suivre lors de l'utilisation ................48 Précautions d’emploi de l’appareil ..................49 Informations réglementaires ....................50 Service et assistance ........................57 Série PN...
- Page 5 À propos de ce manuel Ce manuel offre une vue d'ensemble des caractéristiques logicielles et matérielles de votre Mini PC, et est constitué des chapitres suivants : Chapitre 1 : Présentation de votre Mini PC Ce chapitre détaille les composants matériels de votre Mini PC. Chapitre 2 : Utilisation du Mini PC Ce chapitre offre des informations sur l'utilisation de votre Mini PC.
- Page 6 Messages Pour mettre en valeur les informations essentielles offertes par ce guide, les messages sont présentés de la manière qui suit : IMPORTANT ! Ce message contient des informations essentielles devant être suivies pour compléter une tâche. REMARQUE : Ce message contient des informations et des astuces additionnelles pouvant vous aider à...
- Page 7 Contenu de la boîte La boîte de votre Mini PC contient les éléments suivants : Mini PC ASUS Série PN Adaptateur secteur* Cordon d'alimentation* Documentation technique Série PN...
- Page 8 Si l'appareil ou l'un de ses composants tombe en panne dans des conditions d'utilisation normales, et ce lors de la période de garantie, rendez-vous dans le service client ASUS le plus proche de chez vous muni de la carte de garantie pour une prise sous garantie de votre appareil.
- Page 9 Présentation de votre Mini...
- Page 10 Fonctionnalités Vue avant Témoin d'activité du disque dur Ce voyant lumineux s'allume pour indiquer que le Mini PC accède à un ou plusieurs supports de stockage comme le disque dur interne. Prise microphone Ce port permet de connecter un microphone externe. Prise casque / micro-casque Cette prise est utilisée pour connecter la sortie audio de l'appareil à...
- Page 11 Bouton d'alimentation Ce bouton d'alimentation permet d'allumer ou d'éteindre le Mini PC. Vous pouvez aussi l'utiliser pour basculer le Mini PC en mode veille ou appuyer sur ce bouton pendant environ quatre (4) secondes pour éteindre le Mini PC. Série PN...
- Page 12 Côté gauche Fentes d'aération Les fentes d'aération permettent à l'air de circuler dans le châssis de votre Mini PC pour éviter la surchauffe. IMPORTANT ! Assurez-vous qu'aucun objet ne bloque les fentes d'aération pour garantir une dissipation optimale de la chaleur et une bonne ventilation de l'air. Série PN...
- Page 13 Côté droit Fentes d'aération Les fentes d'aération permettent à l'air de circuler dans le châssis de votre Mini PC pour éviter la surchauffe. IMPORTANT ! Assurez-vous qu'aucun objet ne bloque les fentes d'aération pour garantir une dissipation optimale de la chaleur et une bonne ventilation de l'air. Encoche de sécurité...
- Page 14 Vue arrière Le port USB Type-C® n'est disponible qu'en tant qu'option de configuration avec PN42. Port USB 2.0 Le port USB (Universal Serial Bus) est compatible avec les périphériques USB 2.0 tels que les claviers, les dispositifs de pointage, les lecteurs de mémoire Flash, les disques durs externes, les haut-parleurs, les caméras et les imprimantes.
- Page 15 Port HDMI™ Ce port prend en charge les périphériques d'affichage 4K tels que les moniteurs ou les téléviseurs LCD pour permettre l'affichage sur un écran externe plus grand. REMARQUE : • Le port HDMI prend en charge CEC (Consumer Electronics Control). Connectez à ce port tout appareil compatible CEC que vous souhaitez contrôler avec une télécommande et assurez-vous que l'option HDMI-CEC de l'appareil est activée.
- Page 16 Prise d'alimentation Branchez l'adaptateur secteur sur cette prise pour convertir le courant alternatif en courant continu. Le courant passant par cette prise permet d'alimenter le Mini PC. Pour éviter d'endommager le Mini PC, utilisez toujours l'adaptateur secteur fourni. AVERTISSEMENT ! L'adaptateur peut atteindre une température élevée lorsque celui-ci est relié...
- Page 17 Port configurable Ce port varie en fonction des modèles et comprend les options de port suivantes : Port combiné USB 3.2 Gen 2 Type-C® / DisplayPort (disponible en option uniquement avec le PN42) Le port USB Type-C® vous offre les avantages suivants : •...
- Page 18 Port HDMI™ Ce port prend en charge les périphériques d'affichage 4K tels que les moniteurs ou les téléviseurs LCD pour permettre l'affichage sur un écran externe plus grand. REMARQUE : Lorsque vous utilisez uniquement ce port comme sortie d'affichage, la résolution maximale prise en charge est de 4096 x 2160 @60Hz.
- Page 19 Utilisation de votre Mini PC...
- Page 20 Prise en main Connecter l'adaptateur secteur à votre Mini PC Pour connecter l'adaptateur secteur à votre Mini PC : Connectez le cordon d'alimentation à l'adaptateur secteur. Reliez l'adaptateur secteur à la prise d'alimentation (CC) du Mini PC. Branchez l'adaptateur secteur sur une prise électrique fournissant un courant compris entre 100V et 240V.
- Page 21 IMPORTANT ! • Il est fortement recommandé d'utiliser uniquement le cordon d'alimentation et l'adaptateur secteur fournis avec votre Mini PC. • Il est fortement recommandé d'utiliser une prise reliée à la terre lors de l'utilisation de votre Mini PC. • Si vous utilisez le Mini PC en fonctionnement sur secteur, la prise électrique doit se trouver à...
- Page 22 Connecter un périphérique d'affichage à l'appareil Vous pouvez connecter l'appareil à un écran externe ou un vidéoprojecteur par le biais des interfaces de connexion suivantes : • Port VGA • Port HDMI™ • DisplayPort • Port USB Type-C® REMARQUE : Ces ports peuvent varier en fonction du modèle. Pour connecter un périphérique d'affichage externe à...
- Page 23 REMARQUE : • Jusqu'à trois écrans peuvent être connectés et utilisés simultanément, selon le modèle et les options sélectionnées*. • L'utilisation de l'un des ports suivants en tant qu'unique sortie d'affichage permet d'atteindre la résolution maximale suivante** : - Port HDMI Prend en charge une résolution maximale de 4096 x 2160 @60Hz.
- Page 24 Connexion d'un câble VGA Connexion d'un câble HDMI Série PN...
- Page 25 Connexion d'un câble DisplayPort Connexion d'un câble USB Type-C® Série PN...
- Page 26 Connecter un clavier ou une souris USB Le Mini PC est compatible avec la plupart des souris et claviers USB. Vous pouvez également y connecter le dongle USB d'un clavier ou d'une souris sans fil. Pour connecter un clavier ou une souris à votre Mini PC : Connectez le câble USB de votre clavier ou souris à...
- Page 27 Allumez votre Mini PC Appuyez sur le bouton d'alimentation pour allumer votre Mini PC. Série PN...
- Page 28 Éteindre le Mini PC Si le Mini PC ne répond pas ou s'il se bloque, maintenez le bouton d'alimentation enfoncé pendant au moins quatre (4) secondes pour forcer le Mini PC à s'éteindre. Basculer le Mini PC en mode veille Pour basculer votre Mini PC en mode veille par une simple pression du bouton d'alimentation, recherchez Panneau de configuration dans le champ de recherche de Windows, puis rendez-vous dans Matériel et audio >...
- Page 29 Charger les paramètres par défaut du BIOS Pour charger les valeurs par défaut de chaque paramètre du BIOS : Accédez au BIOS en appuyant sur <F2> ou <Suppr.> sur l'écran du POST. REMARQUE : Le POST (Power-On Self Test) est une série de tests de diagnostic exécutés à...
- Page 30 Série PN...
- Page 31 Mise à niveau du Mini PC...
- Page 32 IMPORTANT ! • Achetez et faites installer les modules de mémoire, la carte WiFi, la plaque d'aluminium et/ou le SSD uniquement auprès d'un revendeur agréé pour assurer une fiabilité et une compatibilité optimales. Renseignez-vous auprès d'un centre agréé pour plus d'informations. •...
- Page 33 Replacer le couvercle inférieur Placez le couvercle inférieur dans la position indiquée. Fixez le couvercle en resserrant les quatre vis (4). Série PN...
- Page 34 Votre Mini PC est doté d'une interface de connexion SO-DIMM dédiée à l'installation d'un module de mémoire DDR4. IMPORTANT ! Rendez-vous sur le site https://www.asus.com pour consulter la liste des modules de mémoire compatibles. Seuls les modules de mémoire DDR4 SO-DIMM peuvent être installés dans le Mini PC.
- Page 35 Série PN...
- Page 36 Installer un SSD M.2 Alignez et insérez le SSD M.2 2280 dans le slot du Mini PC. Alignez le pas de vis du SSD M.2 2280 avec celui de l'emplacement dédié à son installation, puis fixez le tout à l'aide d'une des vis rondes de 3 mm fournies.
- Page 37 Avant de replacer le couvercle inférieur, assurez-vous de retirer le film plastique sur le pad thermique, s'il est présent. Pad thermique Film plastique REMARQUE : Les spécifications du pad thermique utilisé dans ce Mini PC sont les suivantes : Épaisseur : 2,5 mm Dimensions : 65 mm x 20 mm...
- Page 38 Installer une carte WiFi REMARQUE : Votre Mini PC intègre un slot M.2 dédié aux modules WiFi et Bluetooth 2230. Rendez-vous sur le site https://www.asus.com pour consulter la liste des modules WiFi et Bluetooth compatibles. (optionnel) Si un SSD M.2 est installé, retirez-le. Pour retirer le SSD M.2, retirez la vis du pas de vis, puis retirez le SSD M.2.
- Page 39 Alignez et insérez la carte WiFi dans le slot du Mini PC, alignez-la sur son pas de vis, puis appuyez délicatement sur la carte. Fixez la carte WiFi en utilisant une vis d'entretoise. (optionnel) Connectez les antennes à votre carte WiFi. (optionnel) Organisez les câbles d'antenne à...
- Page 40 Réinstallez la plaque d'aluminium qui a été retirée précédemment et fixez- la avec trois vis. REMARQUE : Si une plaque d'aluminium n'a pas été préinstallée en usine, vous devriez en trouver une fournie avec votre Mini PC. Avant d'installer la plaque d'aluminium, vérifiez que les pads thermiques des deux côtés de la plaque sont débarrassés des films plastiques.
- Page 41 (optionnel) Réinstallez le SSD M.2, s'il a été retiré précédemment.
- Page 43 Module TPM...
- Page 44 REMARQUE : • Le fTPM est pris en charge par défaut, mais peut ne pas être activé. Pour plus d'informations sur l'activation du TPM, veuillez consulter : www.asus.com/fr/support. • Le dTPM est optionnel et est disponible sur certains modèles uniquement Vous pouvez utiliser les méthodes suivantes pour vérifier si votre système dispose...
- Page 45 Annexes...
- Page 46 Consignes de sécurité Votre mini PC a été conçu et testé pour satisfaire aux normes de sécurité les plus récentes en matière d'équipements informatiques. Toutefois, afin de garantir une utilisation sans risque de ce produit, il est important que vous respectiez les consignes de sécurité...
- Page 47 Emplacement d'accès restreint Ce produit est destiné à être installé uniquement dans une salle informatique où : • L'accès est uniquement accordé aux TECHNICIENS ou UTILISATEURS qui ont connaissance des raisons de cette restriction et des précautions qui devraient être prises. •...
- Page 48 Précautions à suivre lors de l'utilisation • Ne marchez pas sur le cordon d'alimentation et ne posez rien dessus. • Ne renversez pas d'eau ou d'autres liquides sur le système. • Lorsque le système est éteint, une certaine quantité de courant résiduel continue de circuler dans le système.
- Page 49 Précautions d’emploi de l’appareil N’utilisez pas le produit ou soyez particulièrement vigilant quant à votre sécurité lors de l’utilisation de cet appareil dans certains lieux (les avions, les aéroports, les hôpitaux, les stations-service et les garages professionnels). Évitez d’utiliser cet appareil à proximité de dispositifs médicaux implantés lors d’un appel téléphonique.
- Page 50 Informations réglementaires Notice relative au revêtement de l'appareil IMPORTANT ! Pour maintenir le niveau de sécurité électrique et fournir une meilleure isolation, un revêtement a été appliqué pour isoler le châssis de cet appareil. Veuillez toutefois noter que les zones de l'appareil où se trouvent les différentes interfaces de connexion ne disposent pas de ce revêtement spécial.
- Page 51 Déclaration ISDE relative à l'exposition aux fréquences radio au Canada Cet équipement a été testé et s'est avéré conforme aux limites établies par ISDE en matière d'exposition aux radiations dans un environnement non contrôlé. Afin de rester en conformité avec ces exigences, évitez tout contact direct avec l'antenne pendant la transmission et suivez les instructions d'utilisation de ce manuel.
- Page 52 Avis relatif au réseau WiFi IMPORTANT ! La carte réseau WiFi 6E est disponible sur une sélection de modèles. La connectivité de la bande WiFi 6E peut varier en fonction de la réglementation et de la certification de chaque pays/région. Canaux d'opération sans fil régionaux Amérique du Nord 2,412-2,462 GHz...
- Page 53 ASUS développe une conception écologique pour tous ses produits et s'assure que des standards élevés en terme de protection de l'environnement sont respectés tout au long du processus de fabrication. De plus, ASUS met à votre disposition des informations sur les différentes normes de respect de l'environnement.
- Page 54 à l'énergie (2009/125/EC). La mise en place spécifique de mesures vise à l'amélioration de la performance environnementale de produits spécifiques ou de multiples types de produits. ASUS fournit les informations du produit sur le site CSR (Corporate Social Responsability). Des informations supplémentaires sont disponibles à...
- Page 55 économies d'argent tout en protégeant l'environnement par le biais de pratiques et de produits éco-énergétiques. Tous les produits ASUS portant le logo ENERGY STAR® sont conformes au standard ENERGY STAR® et intègrent la fonctionnalité d'économie d'énergie activée par défaut. L'écran passe automatiquement en mode veille après 10 minutes d'inactivité;...
- Page 56 2014/53/UE. La déclaration de conformité de l'UE peut être téléchargée à partir du site internet suivant : https://www.asus.com/fr/support/. Dans la plage de fréquence 5150-5350 MHz, le WiFi est restreint à une utilisation en intérieur dans les pays listés dans le tableau ci-dessous :...
- Page 57 Service et assistance Visitez notre site multilingue d'assistance en ligne sur : https://www.asus.com/fr/support/. Série PN...
