Manuels Connexes pour Danfoss PFM 1000
Sommaire des Matières pour Danfoss PFM 1000
- Page 1 Mode d’emploi Appareil de mesure et d’équilibrage PFM 1000 Manuel d’utilisation pour appareils mobiles fonctionnant avec iOS ATTENTION ! APPAREIL SENSIBLE AU GEL © Danfoss | 2020.04 BC309062448253fr-000301 | 1...
-
Page 2: Table Des Matières
Instructions concernant la sécurité et la mise au rebut de l’appareil .............. 19 Piles ..........................................19 Informations à l’intention des utilisateurs concernant la collecte et la mise au rebut des appareils et piles usagés ................................19 Spécifications ................................19 2 | BC309062448253fr-000301 © Danfoss | 2020.04... -
Page 3: Introduction

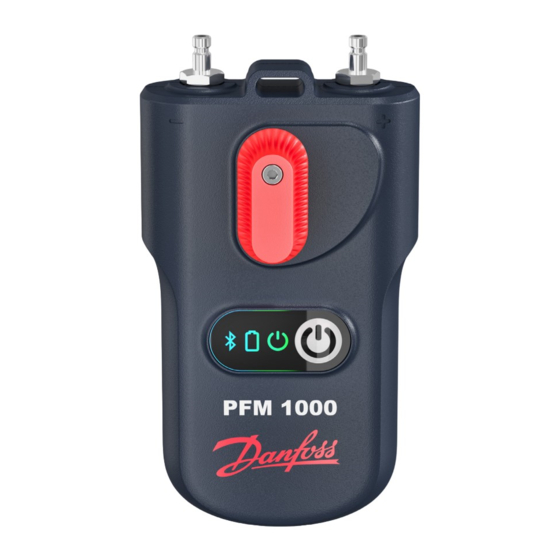

Vous pouvez manipuler le logiciel en appuyant directement sur les champs obligatoires ou vous pouvez utiliser le menu situé dans la partie supérieure de l’écran. Valise de mesure PFM 1000 Entrée de pression positive Entrée de pression négative Bouton de mise à zéro Clavier Couvercle de la pile © Danfoss | 2020.04 BC309062448253fr-000301 | 3... -
Page 4: Affichage Principal Et Installation De L'application Pfm 1000
Si le voyant vert clignote une fois par seconde, c’est que l’initialisation du module BLE a rencontré une erreur. Essayez d’éteindre l’instrument, attendez quelques secondes et rallumez-le. 4 | BC309062448253fr-000301 © Danfoss | 2020.04... -
Page 5: Mesure
4. La version du micrologiciel de l’unité de pression connectée. Vous trouverez les paramètres disponibles dans la fenêtre Measuring (Mesure) du menu contextuel après avoir appuyé sur un bouton. Vous trouverez ce bouton dans le coin supérieur droit de l’écran. © Danfoss | 2020.04 BC309062448253fr-000301 | 5... -
Page 6: Onglets Du Menu Contextuel Measuring (Mesure)
Si la base de données des vannes ne comprend pas la vanne que vous recherchez, vous pouvez mesurer le débit en spécifiant directement la valeur Kv. Le tableau des valeurs prédéfinies et des valeurs Kv se trouve dans la documentation du fabricant de vanne concerné. 6 | BC309062448253fr-000301 © Danfoss | 2020.04... -
Page 7: Réglage Du Débit Requis
Remplissez manuellement les données de température dans le champ Temperature (Température). Pour l’eau, l’effet de la température sur le calcul du débit est négligeable. Si le fluide est un antigel, il sera nécessaire de spécifier la température pour le calcul du débit !!! © Danfoss | 2020.04 BC309062448253fr-000301 | 7... -
Page 8: Mise À Zéro Du Capteur, Évacuation De L'air Des Flexibles De Mesure
également être ajoutée. Le dernier champ de la fenêtre Quick Recording (Enregistrement rapide) peut être rempli avec le nom du dossier où l’enregistrement sera sauvegardé. Si ce champ est laissé vide, l’enregistrement sera sauvegardé dans un emplacement par défaut. 8 | BC309062448253fr-000301 © Danfoss | 2020.04... -
Page 9: Projets
Ensuite, vous devez spécifier et saisir le Valve type (Type de vanne) et l’Initial preset (Préréglage initial). Une fois que le système est équilibré, vous pouvez également spécifier et saisir le Balanced status preset (Préréglage de l’état équilibré). © Danfoss | 2020.04 BC309062448253fr-000301 | 9... -
Page 10: Menu Contextuel Project (Projet)
Initial preset (Préréglage initial) spécifiez et saisissez le nouveau nom du projet à et Preset (Préréglage). Les champs restants seront renommer. Confirmez ensuite à l’aide du bouton OK. remplis automatiquement. 10 | BC309062448253fr-000301 © Danfoss | 2020.04... -
Page 11: Menu Contextuel Branch (Section)
(Ajouter une section) dans la liste, un écran sélectionnant la flèche au niveau du nom de la section. s’ouvrira. Vous pourrez y spécifier et y saisir le nom de la nouvelle section. Confirmez ensuite à l’aide du bouton OK. © Danfoss | 2020.04 BC309062448253fr-000301 | 11... -
Page 12: Supprimer Une Section
Vous pourrez y manipuler les enregistrements à l’aide des onglets concernés : Add new record (Ajouter un nouvel enregistrement), Open record (Ouvrir un enregistrement), Save record as (Sauvegarder l’enregistrement sous), Read record (Lire l’enregistrement), Send record via Mail (Envoyer l’enregistrement par e-mail), Delete record (Supprimer l’enregistrement). 12 | BC309062448253fr-000301 © Danfoss | 2020.04... -
Page 13: Menu Contextuel Record Info (Infos Relatives À Un Enregistrement)
Il est possible d’arrêter l’enregistrement des données en suivant la procédure suivante : Dans le menu, choisissez l’option Read out the recorded (Exclure les enregistrements). Après quelques secondes, une fenêtre apparaîtra. Il vous sera alors demandé de confirmer que vous souhaitez arrêter cet enregistrement. © Danfoss | 2020.04 BC309062448253fr-000301 | 13... -
Page 14: Ouvrir Un Enregistrement
Vous pouvez lire un enregistrement à partir du capteur de pression ou ouvrir un enregistrement sur votre appareil mobile. Une fois l’onglet Record items (Éléments relatifs à l’enregistrement) sélectionné, un écran s’affichera. Celui-ci vous permettra de voir les valeurs mesurées ainsi que l’heure d’enregistrement. 14 | BC309062448253fr-000301 © Danfoss | 2020.04... -
Page 15: Calculs D'ingénierie Relatifs Au Chauffage
Sur la base des valeurs mesurées et du débit requis, l’application PFM 1000 calculera le préréglage nécessaire de la vanne et affichera le résultat dans la fenêtre Calculations (Calculs), dans la section Results (Résultats) de l’écran. © Danfoss | 2020.04 BC309062448253fr-000301 | 15... -
Page 16: Calcul De La Perte De Charge
Save (Sauvegarder). À l’écran suivant, confirmez la sauvegarde de la pression d’évacuation mesurée, avec la vanne complètement fermée, à l’aide du bouton Save (Sauvegarder). Le résultat sera affiché dans la section Calculations / Results (Calculs / Résultats) de l’écran. 16 | BC309062448253fr-000301 © Danfoss | 2020.04... -
Page 17: Calculs D'ingénierie Relatifs Au Chauffage (Suite)
Record Database (Base de données des enregistrements rapides) à l’aide de la commande Open (Ouvrir). Les autres options du menu Quick Record Database (Base de données des enregistrements rapides) sont les mêmes que dans le menu des enregistrements standard, décrit dans la section Recording (Enregistrement). © Danfoss | 2020.04 BC309062448253fr-000301 | 17... -
Page 18: Maintenance
Là, vous verrez l’adresse du module BT enregistrée par votre une mesure à l’aide d’une unité de pression différente. option. Supprimez l’adresse et l’application recherchera à nouveau toutes les unités de pression disponibles. 18 | BC309062448253fr-000301 © Danfoss | 2020.04... -
Page 19: Instructions Concernant La Sécurité Et La Mise Au Rebut De L'appareil
Mesurée à l’extrémité des flexibles de mesure, d’une longueur de 1,5 m, de l’eau chaude circulant dans les composants hydrauliques du PFM 1000 pendant la procédure pression zéro. Lorsque la température du fluide dépasse les 50 °C, la durée maximale de la remise à zéro est de 10 secondes. © Danfoss | 2020.04 BC309062448253fr-000301 | 19... - Page 20 Mode d’emploi PFM 1000 20 | BC309062448253fr-000301 © Danfoss | DHS-SRMT/SI | 2020.04...
