Interrupteur Infra rouge :
Permet de commander tous les types d'éclairages : halogènes,
fluorescent, fluocompact et led.
L'interrupteur infra rouge déclenche l'allumage d'un éclairage
lorsque l'on approche la main.
Distance de déclenchement maxi : 6 cm
Sensor à positionner dans un panneau, diamètre
de perçage 13 mm.
T400M
Boîtier
électronique
Sensor infra rouge
& câble de 200 cm
Câble
d'alimentation 150 cm
avec fiche euro

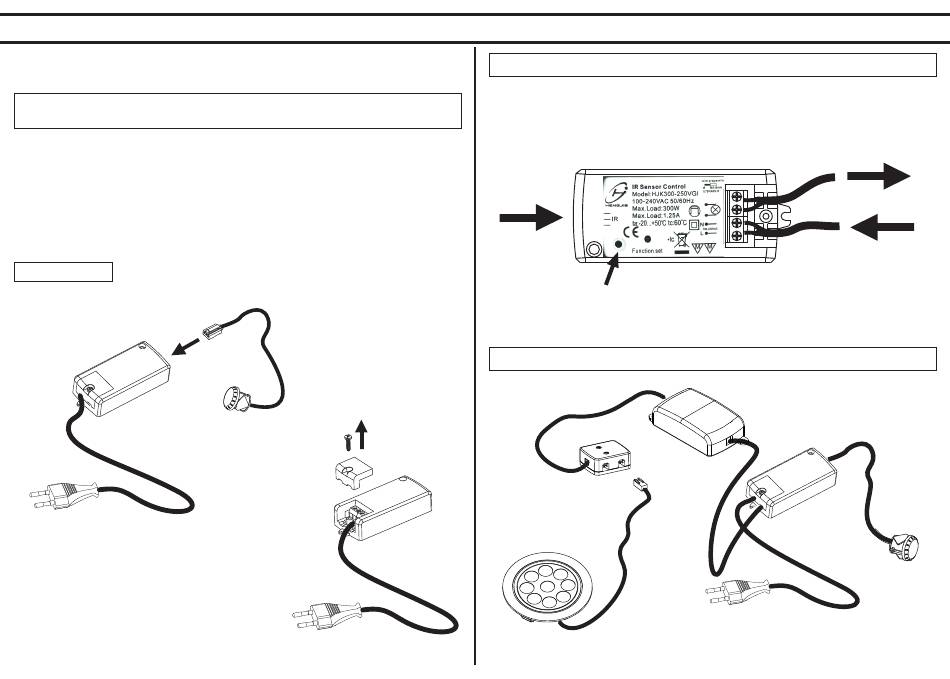

C â b l a g e I n t e r r u p t e u r I n f r a r o u g e
T400M : 230 V Maxi 2 5 0 W
Câblage du boîtier
Sensor
infra rouge
Bouton:
Pour basculer entre fonction de détection de la main
ou détection de porte de meuble.
Exemple de câblage avec un spot led
Spot Led
Vers éclairage
halogène,
fluorescent,
fluocompact
et led
Câble
d'alim
entation
avec fiche euro.
230 V
Convertisseur
