Manuels Connexes pour Synology DiskStation DS3612xs
Sommaire des Matières pour Synology DiskStation DS3612xs

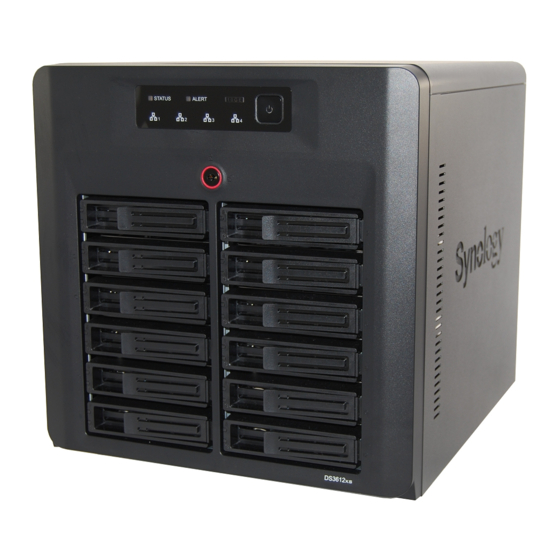

- Page 1 Synology DiskStation DS3612xs Guide d'installation rapide Synology_QIG_DS36Bay_20111227...
- Page 2 Table des matières Chapitre 1: Avant de commencer Contenu de la boîte ............................. 3 Aperçu de Synology DiskStation ......................... 4 Instructions de sécurité ............................6 Chapitre 2: Installation de matériel Outils et pièces nécessaires à l'installation du disque dur ................... 7 Installation des disques durs ..........................
- Page 3 Chapitre Avant de commencer Chapitre 1: Avant l'installation du DiskStation, veuillez vérifier le contenu de l’emballage afin de vous assurer que vous avez reçu les éléments ci-dessous. Veuillez lire attentivement les instructions de sécurité avant d'utiliser votre DiskStation afin d'éviter de l'endommager. Contenu de la boîte Cordon d'alimentation électrique Unité...
- Page 4 Le port d’alimentation vous permet de brancher le cordon d’alimentation sur le Port Face arrière d’alimentation Synology DiskStation. --------- Pour plus d'informations sur l'unité d'expansion Synology prise en charge par votre DiskStation, visitez www.synology.com. 4 Chapitre 1: Avant de commencer...
- Page 5 Port Console et Ce port n’est utilisé que pour la fabrication. Face arrière port VGA Le Synology DiskStation est équipé de ports USB permettant d’ajouter des Port USB Face arrière disques durs externes, des imprimantes USB ou d’autres périphériques USB.
- Page 6 N’utilisez pas de produit chimique ou de nettoyants en aérosol pour le nettoyer. Afin d’éviter qu’il ne chute, ne placez pas le produit Synology sur un chariot, une table ou un bureau instable. Le cordon d’alimentation doit être branché dans une prise secteur correspondant à la tension appropriée.
- Page 7 Tournevis Au moins un disque dur SATA de 3,5” ou 2,5” (Visitez www.synology.com pour connaître les modèles de disques durs compatibles.) Avertissement : Si vous installez un disque dur qui contient des données, le système formate le disque et efface toutes les données.
- Page 8 3 Placez le disque dur dans la baie de disque dur. Pour un disque dur 3,5” : Placez le disque dur dans le tiroir de disque dur, retournez-le, et serrez les vis pour fixer le disque dur. Pour un disque dur 2,5” : Placez le disque dur dans la zone bleue (indiquez ci-dessous) de la baie de disque dur, retournez la baie et serrez les vis pour fixer le disque dur.
- Page 9 6 Tournez la clé pour tiroir de disque dur de 90˚ dans le sens horaire (sur la position Verrouiller) pour bloquer les poignées des tiroirs pour disque dur. 7 Répétez cette procédure pour tous les disques durs. 8 Les positions du disque sont numérotées comme illustré ci-dessous. Remarque : Si vous voulez configurer un module RAID, il est recommandé...
- Page 10 Démarrez votre DiskStation 1 Reliez l'une des extrémités connecteur d'alimentation du DiskStation et l'autre extrémité au secteur. Assurez- vous que l'interrupteur On/Off de l'alimentation a été mis sur « - ». 2 Utilisez le câble LAN pour brancher le DiskStation à votre commutateur/routeur/concentrateur. 3 Appuyez sur le bouton d'alimentation et maintenez-le enfoncé...
- Page 11 Ajouter un module de RAM sur un DiskStation Les modules de RAM Synology de 1 Go/2 Go ont été conçus pour augmenter la mémoire du DiskStation et ils sont disponibles en option. Suivez les étapes ci-dessous pour installer, vérifier ou retirer votre module de RAM.
- Page 12 1 Démarrez votre DiskStation. (Consultez « Démarrez votre DiskStation » sur la page 10 pour plus d'informations.) 2 Installez DSM. (Consultez «Chapitre 3 : Installer DSM sur le DiskStation» sur la page 16 pour plus d'informations.) 3 Connectez-vous à Synology DiskStation Manager (DSM). 4 Vérifiez Mémoire physique totale dans Menu principal >...
- Page 13 Pour remplacer l'équerre longue par la courte : 1 Dévissez les 2 vis de l'équerre longue sur votre carte d'interface réseau, puis retirez-la. --------- Pour plus d'informations sur les cartes d'interface réseau 10G/E ou Gigabit prises en charge, visitez www.synology.com. 13 Chapitre 2: Installation de matériel...
- Page 14 2 Remplacez l'équerre longue par la courte, puis serrez les 2 vis pour bloquer l'équerre courte. Pour installer la carte d'interface réseau : 1 Maintenez enfoncé le bouton Power jusqu'à ce que vous entendiez un « bip » pour éteindre votre DiskStation. Débranchez tous les câbles reliés à...
- Page 15 3 Installez la carte d'interface réseau. a Dévissez les 2 vis de l'équerre d'accès au port puis retirez l'équerre et le cache d'accès au port. b Alignez le connecteur de la carte avec le port d'extension. c Insérez la carte dans le logement. Important : Assurez-vous que le connecteur est inséré...
- Page 16 1 Insérez le disque d'installation dans votre ordinateur puis cliquez sur Démarrer. Suivez les instructions qui s'affichent pour terminer l'installation. 2 Synology Assistant sera installé et lancé sur votre ordinateur. Il recherchera et trouvera votre DiskStation sur le réseau local ; le statut de votre DiskStation devrait être installé.
- Page 17 4 Suivez les instructions qui s'affichent pour terminer l'installation. Une fois l'installation terminée, vous pouvez gérer votre DiskStation avec Synology DiskStation Manager (DSM). Pour plus d'informations sur la gestion de votre DiskStation avec DSM, reportez-vous au guide de l'utilisateur du Synology DiskStation disponible sur le Centre de téléchargement...
- Page 18 Linux (à des fins d'évaluation uniquement). Installation et exécution de Synology Assistant Vous pouvez installer et exécuter Synology Assistant en utilisant les lignes de commande ou l'interface utilisateur. Si vous utilisez les lignes de commandes : Exécutez le script install.sh dans le dossier Linux du CD d'installation qui vous guide à...
- Page 19 1 Accédez à /usr/local et /usr/local/bin et supprimez les dossiers suivants (s'ils existent) : Synology, SynologyAssistant 2 Insérez le disque d'installation dans l'ordinateur et cliquez deux fois sur l'icône SynologyInstall sur le bureau. 3 Dans la fenêtre Navigateur de fichiers qui s'affiche, double-cliquez sur le dossier Linux et sur Synology Assistant-[nombre].tar.gz. 3.2-1955 3.2-1955...
- Page 20 Installer DSM sur le DiskStation Lorsque vous avez activé Synology Assistant, suivez les étapes 2 à 4 de la section « Installer depuis Windows » pour terminer l'installation. Plus d’info Félicitations! Votre DiskStation est maintenant configuré. Veuillez consulter le guide de l’utilisateur sur le disque d’installation pour les paramètres avancés et la gestion.
- Page 21 21 Chapitre 3 : Installer DSM sur le DiskStation...
- Page 22 ‧EXT3‧FAT‧NTFS (disque externe, lecture/écriture) ‧Basic ‧JBOD ‧RAID 0 ‧RAID 1 ‧RAID 5 ‧RAID 5+Spare ‧RAID 6‧RAID 10 Type de volume ‧Synology Hybrid RAID Certifications ‧FCC Classe B ‧CE Classe B ‧BSMI Classe B Hibernation du disque dur Sommeil profond pour l’unité...
- Page 23 Bleu Clignotant Arrêt Désactivé Mise hors tension Le ventilateur système ne tourne pas Clignotant Surchauffe ALERT Orange Ventilateur système normal Désactivé Température normale --------- Pour plus d'informations sur les cartes d'interface réseau 10G/E ou Gigabit prises en charge, visitez www.synology.com.
- Page 24 LOGICIEL, EN INSTALLANT LE LOGICIEL ATTENDU QU'IL N'A PAS ÉTÉ INSTALLÉ AU PRÉALABLE SUR UN PRODUIT PAR SYNOLOGY, SINON EN UTILISANT UN PRODUIT QUI INCLUT UN LOGICIEL PRÉINSTALLÉ. SI VOUS N'ÊTES PAS D'ACCORD AVEC LES TERMES DE CE CLUF, N'OUVREZ PAS LA BOÎTE CONTENANT LE PRODUIT, NI N'INSTALLEZ LE LOGICIEL OU UTILISEZ LE PRODUIT CONTENANT LE LOGICIEL.
- Page 25 Logiciel, y compris mais sans se limiter à la d'injonction ou autres droits d'actions et recours analogues réglementation régissant les exportations aux États-Unis. légaux ou d'équité de la part de Synology pour toute rupture Section 15. Droits de licence du gouvernement effective ou présagée de toute disposition du présent CLUF...
- Page 26 SYNOLOGY, INC. GARANTIE PRODUIT LIMITÉE CETTE GARANTIE LIMITÉE (« GARANTIE ») S'APPLIQUE AUX PRODUITS (DÉFINIS CI-APRÈS) DE SYNOLOGY, INC. ET DE SES FILIALES, Y COMPRIS SYNOLOGY AMERICA CORP ET SYNOLOGY UK LTD., (COLLECTIVEMENT, « SYNOLOGY »). VOUS ACCEPTEZ ET RECONNAISSEZ VOUS SOUMETTRE AUX TERMES DE CETTE GARANTIE EN OUVRANT ET/OU EN UTILISANT L'EMBALLAGE CONTENANT LE PRODUIT.
- Page 27 Support technique. Pendant la Période de Garantie, Synology mettra à la disposition du Client un service d'assistance technique. Après expiration de la Période de Garantie applicable, le support technique pour le Produit sera disponible sur demande écrite adressée à Synology.
- Page 28 à jour SOIT LE MONTANT DES DOMMAGES IMPLIQUÉS OU LE mise à disposition du Client par Synology ; ou si (3) le Client CONTRAT QUI S'Y RAPPORTE, LE DÉLIT (Y COMPRIS LA met en œuvre, installe ou utilise tout correctif, modification, NÉGLIGENCE), STRICTE RESPONSABILITÉ...
- Page 29 être résolu au terme d'une arbitration menée préalable entre Synology et le Client, en rapport avec le sujet en par trois arbitres neutres en accord avec les procédures de la question.
