Manuels Connexes pour Asus VT168HR Serie
Sommaire des Matières pour Asus VT168HR Serie

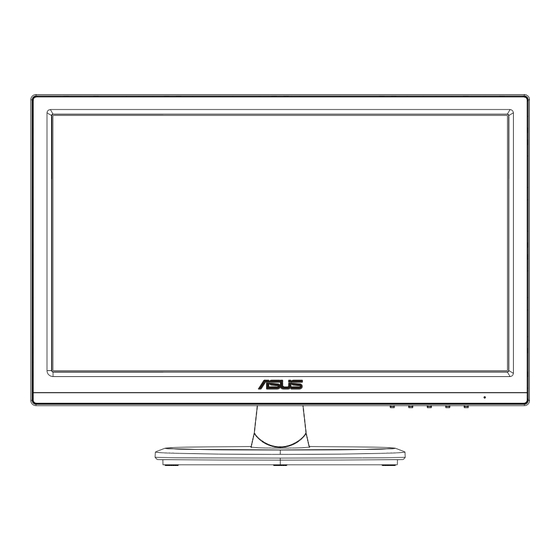

- Page 1 Série VT168HR Moniteur LCD Guide de l'utilisateur...
- Page 2 La garantie du produit ou service ne sera pas prolongée si : (1) le produit a été réparé, modifié ou altéré, sauf si les réparations, modifications ou altérations ont été autorisées par écrit par ASUS; ou (2) si le numéro de série du produit a été effacé ou n’est plus lisible.
- Page 3 Avertissements Déclaration de la Commission Fédérale des Télécommunications (FCC) Cet appareil est conforme à la section 15 du règlement de la FCC. L'utilisation est permise sujette aux deux conditions suivantes : • Cet appareil ne peut pas causer d'interférences nocives • Cet appareil doit pouvoir accepter toutes les interférences reçues, y compris les interférences risquant d’engendrer un fonctionnement indésirable. Cet appareil a été testé et déclaré conforme aux limites définies pour les appareils numériques de Classe B suivant la section 15 du règlement de la FCC. Ces limites sont destinées à assurer une protection raisonnable...
- Page 4 Informations de sécurité • Avant d’installer le moniteur, lisez attentivement toute la documentation qui accompagne la boîte. • Pour réduire le risque d’incendie ou de choc électrique, n’exposez jamais le moniteur à la pluie ou à l’humidité. • N’essayez jamais d’ouvrir le boîtier du moniteur. Les hautes tensions dangereuses à l’intérieur du moniteur peuvent entraîner de graves blessures corporelles.
- Page 5 AVERTISSEMENT Une utilisation d'un casque ou d'écouteurs autres que ceux spécifiés peut entraîner une perte auditive en raison de pressions sonores excessives. Veuillez vérifier que le système de distribution de l’installation du bâtiment inclut un disjoncteur de 120/240V, 20A (maximum). Si le cordon d’alimentation est muni d’une fiche de raccordement à 3 broches, branchez la fiche dans une prise de courant à 3 broches reliée à la terre (masse). Ne désactivez pas la broche de mise à la terre du cordon d’alimentation, par exemple en utilisant un adaptateur à 2 broches. La broche de mise à...
- Page 6 Soin & Nettoyage • Avant de soulever ou de déplacer votre moniteur, il est préférable de débrancher les câbles et le cordon d’alimentation. Suivez les bonnes techniques de levage quand vous soulevez le moniteur. Quand vous soulevez ou transportez le moniteur, tenez les bords du moniteur. Ne soulevez pas le moniteur en tenant le support ou le cordon d’alimentation.
- Page 7 REMARQUE : Ce moniteur est certifié ENERGY STAR. Ce produit est qualifié ENERGY STAR avec ses paramètres par défaut qui peuvent être restaurés à l'aide de la fonction « Factory Reset » du menu OSD. La modification des paramètres d'usine par défaut ou l'activation d'autres fonctionnalités peut augmenter la consommation électrique, qui peut alors dépasser les limites spécifiées par ENERGY STAR. Déclaration de conformité Cet appareil respecte les exigences énoncées dans la directive du Conseil sur le rapprochement des législations des États membres concernant la compatibilité électromagnétique (2014/30/EU), la directive basse tension (2014/35/EU), la directive ErP (2009/125/EC) et la directive RoHS (2011/65/ EU).
- Page 8 Où trouver plus d’informations Référez-vous aux sources suivantes pour les informations supplémentaires et pour les mises à jour de produit et logiciel. Sites Web de ASUS Les sites Web internationaux d’ASUS fournissent des informations mises à jour sur les produits matériels et logiciels d’ASUS. Référez- vous à http://www.asus.com Documentation en option Votre emballage produit peut inclure une documentation en option qui peut avoir été ajoutée par votre revendeur. Ces documents ne font pas partie de l’emballage standard.
- Page 9 Bienvenu ! ® Merci d'avoir acheté le moniteur LCD ASUS série VT168HR ! Le dernier moniteur à écran LCD large d’ASUS offre un affichage plus net, plus large et plus lumineux, en plus de toute une gamme de fonctions qui améliorent votre séance de visionnage. Avec ses fonctionnalités, vous pouvez apprécier le confort visuel et l'aspect pratique que la série VT168HR vous apporte ! Contenu de la boîte Vérifiez que l'emballage de votre écran LCD série VT168HR contient les éléments suivants :...
- Page 10 Assemblage de la base du moniteur Pour assembler la base du moniteur : Placez l'écran sur un chiffon sur la table. Puis attachez la base au bras et utilisez la vis pour les fixer. Vous pouvez facilement serrer les vis à la main. Ajustez le moniteur pour que l'angle soit confortable. Nous vous conseillons de couvrir la surface de la table avec un chiffon doux pour éviter d’endommager le moniteur.
- Page 11 • Appuyez sur ce bouton pour allumer/éteindre le moniteur. Indicateur d’alimentation : • La définition des couleurs du voyant d'alimentation est décrite dans le tableau ci-dessous : État Description Blanc Marche Orange Mode Veille Arrêt Arrêt Moniteur LCD ASUS VT168HR...
- Page 12 1.5.2 Arrière du moniteur LCD HDMI Port ENTRÉE AC Port HDMI Port VGA Port USB 2.0 Boutons de contrôle Verrou Kensington Trous des vis pour montage mural VESA Chapitre 1 : Présentation du produit...
- Page 13 Nous vous conseillons de couvrir la surface de la table avec un chiffon doux pour éviter d’endommager le moniteur. • Tenez le support du moniteur lorsque vous enlevez les vis. • Le kit de montage mural VESA (75 x 75 mm) est acheté séparément. • Utilisez seulement avec un support de montage mural listé UL avec un poids/une charge minimale de 4,8kg correspondante au modèle listé dans le tableau des spécifications (taille des vis : M4 x 10 mm). Moniteur LCD ASUS VT168HR...
- Page 14 Réglage du moniteur • Pour une vision optimale, il est recommandé d’avoir une vision de face sur le moniteur, ensuite réglez l’angle du moniteur pour qu’il soit confortable. • Tenez le support pour empêcher le moniteur de tomber quand vous le changez d’angle. • Vous pouvez ajuster l’angle du moniteur de -5˚ à 30˚. • Ne touchez pas l'écran tactile lorsque vous changez l'angle. Ceci peut endommager ou casser l'écran tactile et l'écran LCD. -5 ~ 30 Chapitre 2 : Configuration...
- Page 15 Fonctionnement tactile • L'ASUS VT168HR est un moniteur tactile qui utilise un écran tactile 10 points. Veuillez utiliser les derniers systèmes d'exploitation tels que Windows 10. • Vous pouvez utiliser un seul ou plusieurs doigts, avec un maximum de 10 points de contact simultanés. Écran tactile 10-Points • Pour activer la fonctionnalité tactile, vous devez connecter l'écran avec le câble USB type B fourni à...
- Page 16 Glissement latéral vers la gauche (sur Windows 7/8/8.1/10/11 seulement) Faites un glissement à partir du bord gauche de l'écran pour remanier vos applications en cours d'exécution. Glissement latéral vers la droite (sur Windows 7/8/8.1/10/11 seulement) Faites un glissement à partir du bord droit de l'écran pour lancer la barre des charmes. Glissement de doigt (sur Windows 7/8/8.1/10/11 seulement) Faites glisser votre doigt pour faire défiler vers le haut et vers le bas et faites glisser votre doigt pour déplacer l'écran vers la gauche ou la droite. Chapitre 3 : Utilisation de l'écran tactile...
- Page 17 Zoom arrière Rapprochez vos deux doigts sur l'écran tactile. Zoom avant Éloignez vos deux doigts sur l'écran tactile. Simple touche/Double touche Simple touche Touchez la cible sur l'écran avec un doigt pour une touche rapide, puis relâchez. Moniteur LCD ASUS VT168HR...
- Page 18 Double touche Touchez la cible sur l'écran avec un doigt rapidement, deux fois de suite, puis relâchez. Touchez une application pour l'ouvrir (sur Windows 7/8/8.1/10/11 seulement). Faites une double touche sur un élément pour l’ouvrir. Touche sans relâcher Pour déplacer une application, touchez sans relâcher l'onglet de l'application et faites-la glisser vers un nouvel emplacement. Pour fermer une application (sur Windows 7/8/8.1/10/11 seulement), touchez sans relâcher la partie supérieure de l'application en cours d'exécution et faites la glisser vers le bas de l'écran pour la fermer. Chapitre 3 : Utilisation de l'écran tactile...
- Page 19 • N'appuyez pas fortement et ne laissez rien sur la surface vitrée (en position horizontale) cela endommagera l'écran et annulera la garantie. • Veuillez garder vos mains propres et sèches avant de toucher l'écran pour assurer un fonctionnement tactile correct. • La fonction tactile ne fonctionne que sur les systèmes d'exploitation et les applications qui prennent en charge les fonctions tactiles. Moniteur LCD ASUS VT168HR...
- Page 20 4.1 Menu OSD (Affichage à l’écran) 4.1.1 Comment faire pour reconfigurer ASUS VT168 Splendid Mode Standard VGA 1366x768@60Hz Mode Standard Mode sRGB Mode Paysage Mode Cinéma Mode Jeu Mode Vue Nocturne Mode Lecture Mode Sombre Appuyez sur le bouton [MENU] pour ouvrir le menu OSD. Appuyez sur les boutons et pour vous déplacer entre les différentes options du Menu.
- Page 21 Mode Sombre : Le meilleur choix pour les environnements avec un faible éclairage. En Mode Standard, les fonctions Saturation, Teinte de peau, Netteté, et ASCR ne peuvent pas être configurées par l'utilisateur. En sRGB, les fonctions Luminosité, Contraste, Saturation, Température Couleur, Teinte de peau, Netteté et ASCR ne peuvent pas être configurées par l'utilisateur. Moniteur LCD ASUS VT168HR...
- Page 22 Filtre de lumière bleue Ajustez le niveau d'énergie de la lumière bleue émise par le rétroéclairage à DEL. ASUS VT168 Filtre de lumière bleue Mode Standard VGA 1366x768@60Hz Niveau 0 Niveau 1 Niveau 2 Niveau 3 Niveau 4 • Niveau 0 : Aucune modification. • Niveau 1~4: Plus le niveau est élevé, plus la lumière bleue sera réduite.
- Page 23 Teinte de peau : Contient trois modes de couleurs notamment, Rougeâtre, Naturel et Jaune. • Smart View: Les positions de visualisation polyvalentes avec la technologie Smart View. Dans le Mode Utilisateur, les couleurs R (Rouge), V (Vert), et B (Bleu) sont configurables par l’utilisateur ; la plage de réglage est 0 ~ 100. Moniteur LCD ASUS VT168HR...
- Page 24 La plage de réglage est de 0 à 100. • ASCR: Choisissez Marche ou Arrêt pour activer ou désactiver la fonction de rapport de contraste dynamique. (ASCR: Rapport de contraste ASUS Smart (ASCR) Désactivé en “Mode standard”, “Mode sRGB” et “Mode Lecture”.) • Position : Pour ajuster l’alignement horizontal (Position-H) et l’alignement vertical (Position-V) de l'image. La plage de réglage est de 0 à 100. (Seulement disponible avec l’entrée VGA).
- Page 25 Configuration Système Mode Standard VGA 1366x768@60Hz Splendid Demo Mode Écran Tactile GamePlus QuickFit ECO Mode Configuration OSD Langue Plus ASUS VT168 Configuration Système Mode Standard VGA 1366x768@60Hz Retour Serrure Informations Indicateur d’alimentation Verr touche d'alim Tout réinit. Moniteur LCD ASUS VT168HR...
- Page 26 • Splendid Demo Mode : Pour activer le mode Démo de la fonction Splendid. • Écran tactile : Pour activer / désactiver la fonction tactile. • GamePlus : La fonction GamePlus fournit un ensemble d'outils et crée un meilleur environnement de jeu pour les utilisateurs qui utilisent différents types de jeux. En particulier, la fonction Viseur est spécialement conçue pour les nouveaux joueurs ou les débutants intéressés dans les jeux First Person Shooter (FPS).
- Page 27 Appuyez sur le deuxième bouton à droite pendant plus de cinq secondes pour désactiver la fonction de verrouillage des boutons. • Informations : Affiche les informations du moniteur. • Indicateur d’alimentation : Pour allumer/éteindre le voyant d’alimentation DEL. • Verr touche d'alim. : Pour activer/désactiver la touche d'alimentation. • Tout réinit. : Sélectionner « Oui » pour restaurer tous les réglages sur le mode d'usine par défaut. Moniteur LCD ASUS VT168HR...
- Page 28 Raccourci Sélectionnez cette option pour pouvoir définir une touche de raccourci. ASUS VT168 Raccourci Mode Standard VGA 1366x768@60Hz Filtre de lumière bleue Splendid Luminosité Contraste Température Couleur GamePlus • Raccourci : L’utilisateur peut choisir entre “Filtre de lumière bleue”, ,“Splendid”, “Luminosité”, “Contraste”, “Température Couleur”, “GamePlus” et l’utiliser avec un bouton de raccourci. Chapitre 4 : Instructions générales...
- Page 29 -5° ~ +30° Montage mural VESA Oui (75mm x 75mm) Phys. Dimensions (LxHxP) 377,8 x 280,7 x 189,4mm Dimensions de la boîte (LxHxP) 434 x 350 x 122mm Poids net (approx.) 1,51Kg Poids brut (approx.) 2,93Kg Tension de voltage 100~240V c.a. (intégré) *Les spécifications sont sujettes à modifications sans préavis. Moniteur LCD ASUS VT168HR 4-10...
- Page 30 Guide de dépannage (FAQ) Problème Solution possible Le voyant DEL d’alimentation • Appuyez sur le bouton pour vérifier si le moniteur n’est pas MARCHE est en mode Marche. • Vérifiez si le cordon d’alimentation est correctement branché sur le moniteur et sur la prise de courant. Le voyant DEL d’alimentation •...
- Page 31 44,955 / 45KHz * Les modes qui ne sont pas listés dans ces tableaux peuvent ne pas être supportés. Pour une résolution optimale, nous vous conseillons de choisir un mode listé dans les tableaux ci-dessus. Moniteur LCD ASUS VT168HR 4-12...
