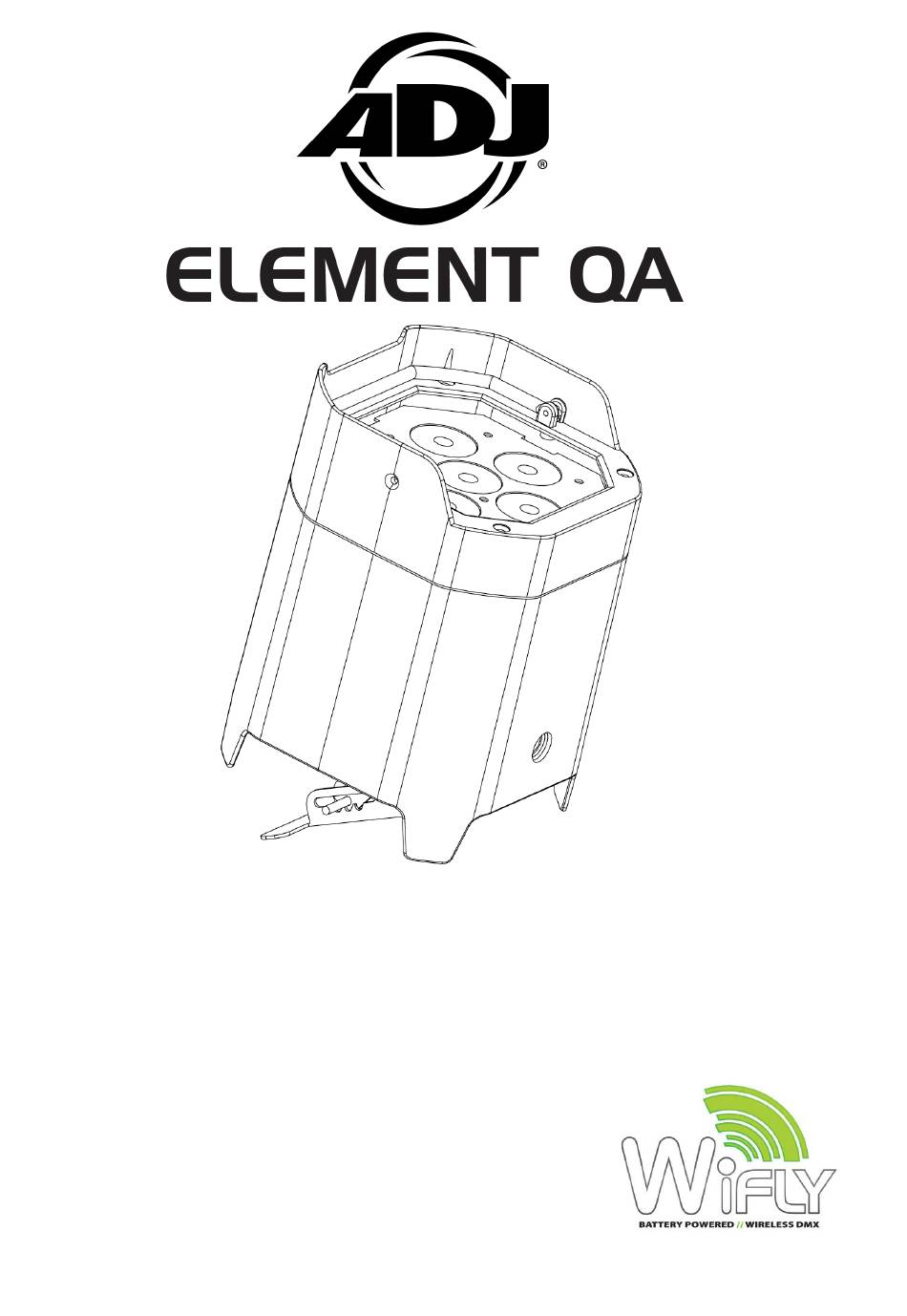

- Page 1 Manuel d’utilisation A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade The Netherlands www.americandj.eu 07/17 07/17...
- Page 2 Veuillez s'il vous plaît éteindre tous les appareils électriques quand ils ne sont pas en cours d'utilisation afin d’éviter la consommation d'énergie en mode veille. Déconnectez tous vos équipements électriques du courant secteur lorsqu'ils ne servent pas. Nous vous en remercions! A.D.J. Supply Europe B.V. – www.americandj.eu – Manuel d'instructions du Element QA Page 2...
-
Page 3: Table Des Matières
SPÉCIFICATIONS ..................................27 RoHS : une contribution sans précédent à la préservation de l’environnement ..............28 DEEE : Déchets d’équipements électriques et électroniques ....................29 NOTES ....................................30 A.D.J. Supply Europe B.V. – www.americandj.eu – Manuel d'instructions du Element QA Page 3... -
Page 4: Introduction

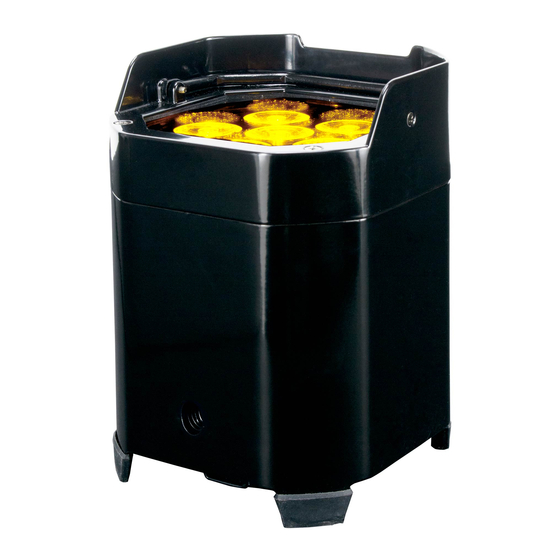

Introduction : l’Element QA d'ADJ® fait partie de l'effort continu de présenter des éclairages intelligents de qualité supérieure. L’Element QA est un projecteur PAR à LED pilotable via DMX sans fil et à batterie Li-Ion, ce qui vous permet de le placer sans contrainte d’alimentation électrique. Il peut être utilisé... -
Page 5: Consignes De Sécurité
B. Des objets sont tombés ou des liquides ont été renversés dans l'unité. C. L’appareil a été exposé à la pluie ou à l’eau. D. L'unité ne semble pas fonctionner correctement ou ne fonctionne plus de manière optimale. A.D.J. Supply Europe B.V. – www.americandj.eu – Manuel d'instructions du Element QA Page 5... -
Page 6: Précautions D'usage De La Batterie
à 50%. Nous recommandons que la batterie soit rechargée tous les 6 mois lors de longues périodes de stockage. Ceci prolongera la durée de vie de la batterie et assurera que la charge de la batterie ne descende pas sous les 30%. A.D.J. Supply Europe B.V. – www.americandj.eu – Manuel d'instructions du Element QA Page 6... - Page 7 être endommagé par une fuite de gel. Si les batteries ne tiennent pas la charge pendant de longues périodes, même si elles sont chargées correctement, cela signifie qu'il est temps de changer la batterie. A.D.J. Supply Europe B.V. – www.americandj.eu – Manuel d'instructions du Element QA Page 7...
-
Page 8: Configuration Dmx
DMX sait qu’il doit envoyer les DATA requises à l’adresse 1 de cette unité, quel que soit son emplacement dans le circuit. Exigences de câble DATA (câble DMX) (pour fonctionnement DMX) : l’Element QA peut être commandé par protocole DMX-512 via 4/5/6/9 ou 10 canaux DMX (voir page 19-23 pour connaître le détails des valeurs DMX). - Page 9 Data Compliment (signal -) Broche 2 Broche 2 Data True (signal +) Broche 3 Broche 3 Non utilisée Ne pas utiliser Non utilisée Ne pas utiliser A.D.J. Supply Europe B.V. – www.americandj.eu – Manuel d'instructions du Element QA Page 9...
-
Page 10: Panneau De Contrôle
électrique CEI. Le porte fusible se trouve en dessous de la prise CEI. 5. Sortie d’alimentation électrique pour chainage de plusieurs unités 6. Sortie DMX 3 pôles A.D.J. Supply Europe B.V. – www.americandj.eu – Manuel d'instructions du Element QA Page 10... -
Page 11: Configuration
à leurs besoins particuliers. Cette fonction vous permettra également d'utiliser vos unités comme projecteurs spots. L’Element QA propose 5 modes DMX : Mode 4 canaux, 5 canaux, 6 canaux, 9 canaux et 10 canaux. Voir page 19 à 23 pour les caractéristiques DMX de chaque mode. -
Page 12: Instructions De Fonctionnement
« AFXX » : C’est le mode fondu de couleur. XX représente un chiffre de 1 – 16, représentant le programme de fondu de couleur choisi. Utilisez les boutons UP ou DOWN pour choisir le programme de fondu de couleur désiré. A.D.J. Supply Europe B.V. – www.americandj.eu – Manuel d'instructions du Element QA Page 12... - Page 13 LASt : Quand le signal DMX est perdu ou que vous mettez l’appareil sous tension, l’unité se met sur la dernière configuration DMX. Quand vous avez défini l’état DMX, appuyez sur SETUP pour sortir. A.D.J. Supply Europe B.V. – www.americandj.eu – Manuel d'instructions du Element QA Page 13...
- Page 14 WiFly, l’émetteur/récepteur WiFly EXR Battery (branché sur une console DMX) ou un autre émetteur compatible WiFly ou WiFly EXR. Un Element QA peut aussi servir comme émetteur quand il est branché par câble à une console DMX. Configuration Maître/Esclave WiFly : Cette fonction vous permet de piloter vos projecteurs en mode maître/esclave en DMX sans fil...
-
Page 15: Configuration Wifly
30 unités en 230V. Après 3 0 unités, vous aurez besoin d’utiliser une autre prise de courant. Les unités doivent être similaires. Ne combinez pas avec d’autres modèles différents comme la consommation électrique peut être plus élevée !. A.D.J. Supply Europe B.V. – www.americandj.eu – Manuel d'instructions du Element QA Page 15... -
Page 16: Télécommande Uc-Ir
10. Appuyez 2 fois sur le bouton 1pour activer le programme 11. SOUND ON & OFF : Permet d’activer/désactiver le mode musical SHOW 0 : voir boutons 1-9 A.D.J. Supply Europe B.V. – www.americandj.eu – Manuel d'instructions du Element QA Page 16... -
Page 17: Statut De La Batterie
Pour une recharge plus rapide, éteignez le LED PCB (Configuration « LOAD »). Voir page 11. COURBES DE GRADATION Courbe de graduation : Temps de montée et de descente préprogrammés A.D.J. Supply Europe B.V. – www.americandj.eu – Manuel d'instructions du Element QA Page 17... -
Page 18: Angles D'inclinaison
ANGLES D’INCLINAISON DIMENSIONS A.D.J. Supply Europe B.V. – www.americandj.eu – Manuel d'instructions du Element QA Page 18... -
Page 19: Fonctions Et Valeurs Dmx - 4 Canaux
96 – 127 LED ON 128 – 159 Pulsation Lent - Rapide 160 – 191 LED ON 192 – 223 Stroboscope aléatoire 224 - 255 LED ON A.D.J. Supply Europe B.V. – www.americandj.eu – Manuel d'instructions du Element QA Page 19... -
Page 20: Fonctions Et Valeurs Dmx - 9 Canaux
COULEUR EN FONDU 1 0 - 15 COULEUR EN FONDU 2 16 - 31 COULEUR EN FONDU 3 32 - 47 COULEUR EN FONDU 4 48 - 63 A.D.J. Supply Europe B.V. – www.americandj.eu – Manuel d'instructions du Element QA Page 20... -
Page 21: Fonctions Et Valeurs Dmx - 9 Canaux (Suite)
Quand le canal 7 est entre les valeurs 205-255, le canal 8 se trouve en mode musical et le canal 9 contrôle la sensibilité au son. A.D.J. Supply Europe B.V. – www.americandj.eu – Manuel d'instructions du Element QA Page 21... -
Page 22: Fonctions Et Valeurs Dmx - 10 Canaux
COULEUR EN FONDU 2 16 - 31 COULEUR EN FONDU 3 32 - 47 COULEUR EN FONDU 4 48 - 63 COULEUR EN FONDU 5 64 - 79 A.D.J. Supply Europe B.V. – www.americandj.eu – Manuel d'instructions du Element QA Page 22... -
Page 23: Fonctions Et Valeurs Dmx - 10 Canaux (Suite)
Quand le canal 7 est entre les valeurs 205-255, le canal 8 se trouve en mode musical et le canal 9 contrôle la sensibilité au son. A.D.J. Supply Europe B.V. – www.americandj.eu – Manuel d'instructions du Element QA Page 23... -
Page 24: Remplacement Du Fusible
2. Utilisez une brosse pour enlever la poussière dans les bouches de ventilation 3. Nettoyez les lentilles externes avec du nettoyant pour vitres touts les 20 jours. 4. Assurez-vous que l’Element QA soit bien séché avant de remettre le cordon d’alimentation électrique. -
Page 25: Tableau Des Macros Couleur
TABLEAU DES MACROS COULEUR A.D.J. Supply Europe B.V. – www.americandj.eu – Manuel d'instructions du Element QA Page 25... - Page 26 TABLEAU DES MACROS COULEUR (Suite) A.D.J. Supply Europe B.V. – www.americandj.eu – Manuel d'instructions du Element QA Page 26...
-
Page 27: Spécifications
ACCESSOIRES OPTIONELS CODE PRODUIT DÉNOMINATION 6-PACK SKB EPC600 (Amérique du Nord & Sud) ADJ Touring/Charging Case 6 x Element Par 1521000327 (Europe, Afrique & Moyen Orient) A.D.J. Supply Europe B.V. – www.americandj.eu – Manuel d'instructions du Element QA Page 27... -
Page 28: Rohs : Une Contribution Sans Précédent À La Préservation De L'environnement
écologiques. La directive RoHS franchit un pas important dans la protection de l’environnement. En tant que fabricants, nous nous sentons obligés de contribuer à son respect. A.D.J. Supply Europe B.V. – www.americandj.eu – Manuel d'instructions du Element QA Page 28... -
Page 29: Deee : Déchets D'équipements Électriques Et Électroniques
Nous sommes heureux de répondre à vos questions et serions ravis d’entendre vos suggestions. Pour ce faire contactez-nous par e-mail à : info@americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Manuel d'instructions du Element QA Page 29... -
Page 30: Notes
Tel: 323-582-2650 / Fax: 323-725-6100 Web: www.adj.com / E-mail: info@americandj.com Suivez-nous sur : A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade facebook.com/americandj The Netherlands twitter.com/americandj youtube.com/adjlighting www.americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Manuel d'instructions du Element QA Page 30...
