Caisson
sous-vasque
Largeur 60 - 80 ou 100 cm
Largeur 120 cm voir p. 6

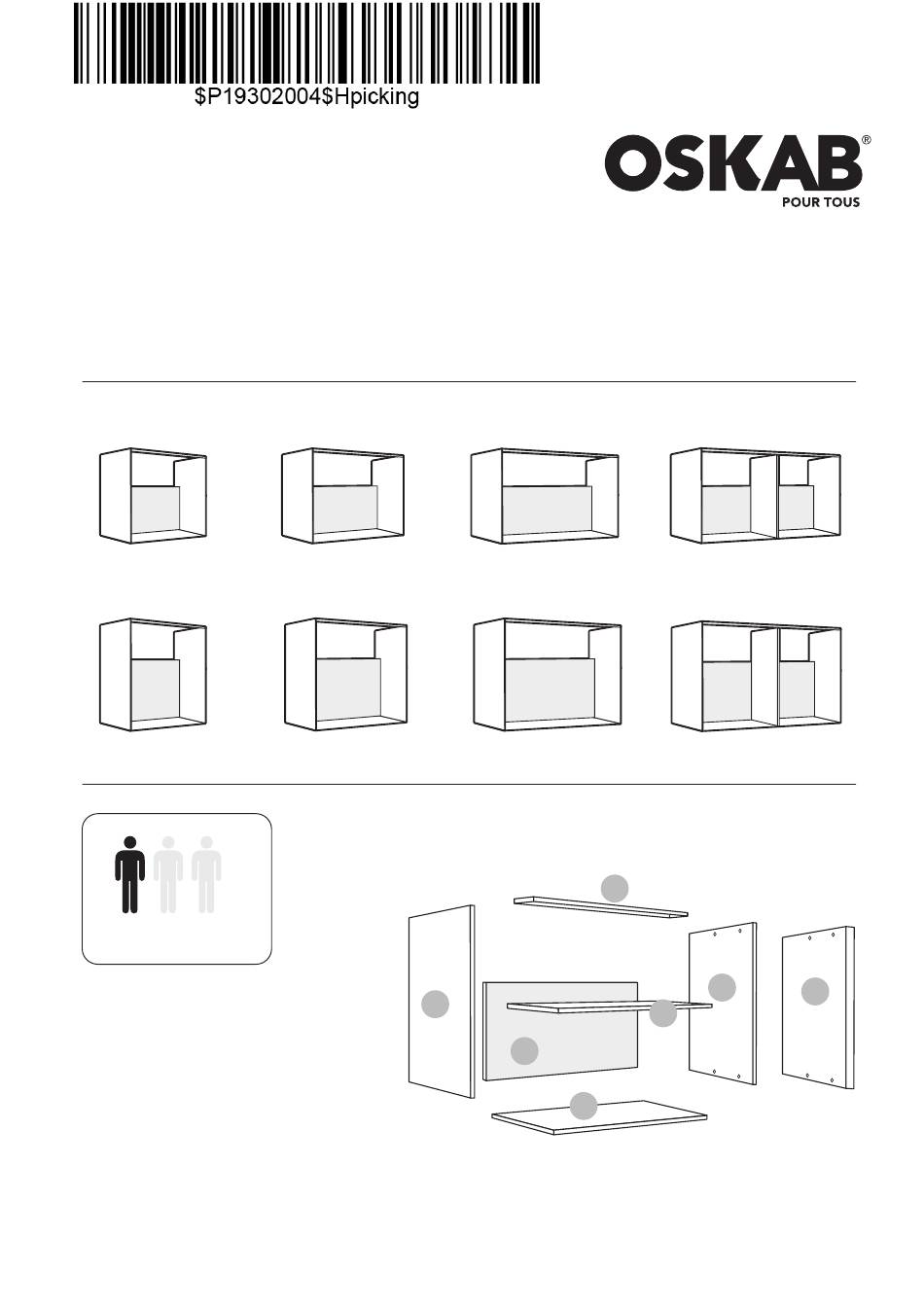

Notice de montage CSV2
Retrouvez toutes les informations sur www.oskab.com
Pour caissons de taille :
Hauteur x Largeur x Profondeur
• H57 x L60 x P38 cm
• H70 x L60 x P38 cm
1 personne
La pièce 5 est fournie dans le cas
de caisson avec portes.
Pour le caisson sous vasque de 120 cm,
la pièce 6 est fournie en 1 exemplaire
et les pièces 2 - 4 et 5 (si option porte) en 2 exemplaires.
(voir les pages spécifiques Caisson 120 cm dans cette notice)
CSV2 - 07012022
• H57 x L80 x P38 cm
• H70 x L80 x P38 cm
3
HAKEO
• H57 x L100 x P38 cm
• H70 x L100 x P38 cm
Structure du caisson
1
4
2
• H57 x L120 x P38 cm
• H70 x L120 x P38 cm
3
6
5
1
