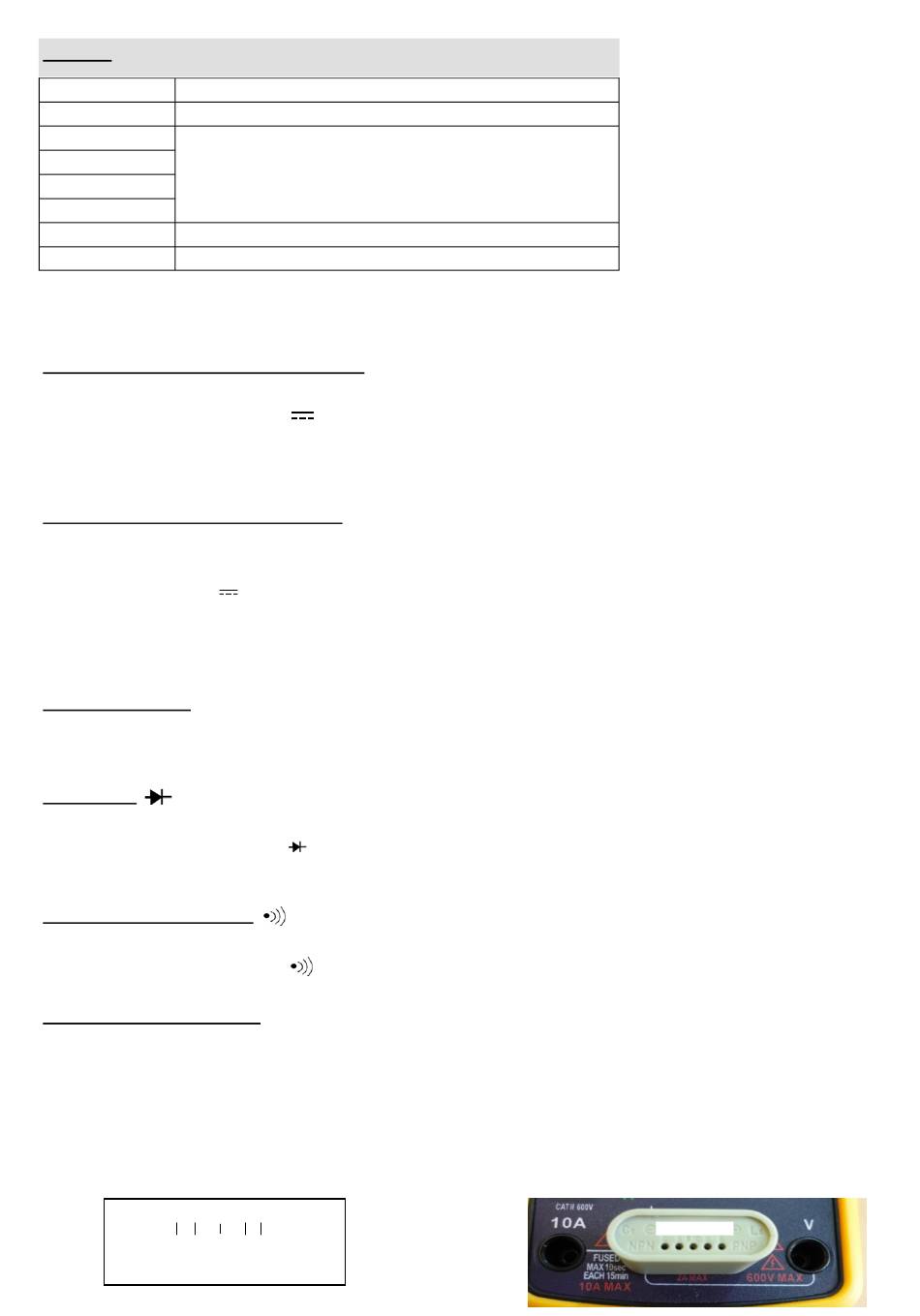

Utilisation - Phenix MLT-100P Notice D'utilisation

Ω
Résistance
Plage de mesure
200Ω
2KΩ
20KΩ
200KΩ
2MΩ
20MΩ
200MΩ

UTILISATION

Retirez les bouchons protecteurs a chaque extrémité des cordons de mesures.
Mesures de tensions alternatives et continues.
A) Branchez le cordon noir sur la borne 'COM' et le rouge sur la borne V
B) Tournez le sélecteur sur la plage V
Si vous ne connaissez pas d'avance la plage de tension, commencez par le calibre le plus élevé.
Mettez les pointes de mesure en contact avec le point sous tension.
Pour les mesures de tension continue, la tension négative est indiquée par le symbole négatif « — »sur l'afficheur.
Mesures de courants continus et alternatifs
A) Branchez le cordon noir sur la
Pour des courants de 2A jusqu'à 10A, vous devez utiliser la borne 10A.
B) Sélectionnez la plage A
le plus élevé.
C) Ouvrez le circuit dans lequel vous voulez mesurer le courant et branchez les cordons de mesure en parallèle sur le circuit.
D) Lisez la valeur du courant mesuré sur l'afficheur et descendez éventuellement de calibre pour obtenir une mesure plus
précise. Ne pas utiliser le sélecteur pendant que les cordons de mesure sont encore connectés.
Mesure de résistance
A) Branchez le cordon noir sur la borne 'COM' et le rouge sur la borne AΩhFE.
B) Réglez le sélecteur de fonction sur la plage Ω appropriée. Branchez les cordons de mesure sur la résistance à tester et lisez la
valeur de résistance mesurée.
Test de diode
A) Branchez le cordon noir sur la borne 'COM' et le rouge sur la borne AΩhFE . (La polarité du cordon rouge est positive « + »).
B) Réglez le sélecteur sur la position
C) Branchez le cordon rouge sur l'anode et le cordon noir sur la cathode.L'afficheur indique la chute de tension en avant de la
diode. Si la connexion est Inversée, '1' s'affiche.
Test de continuité avec buzzer
A) Branchez le cordon noir sur la borne 'COM' et le rouge sur la prise AΩhFE
B) Réglez le sélecteur sur la position
C) Branchez les cordons de mesure aux deux bornes du circuit à tester, le multimètre émettra un bip.
Test de transistor (Mesure hFE)
A) Branchez les deux fiches du support transistor sur la borne 'COM' et la borne AΩhFE
(Sur le support, vérifiez le sens par la bonne lecture des inscriptions )
1) Sélectionnez la position hFE.
2) Déterminez s'il s'agit d'un transistor NPN ou PNP et localisez les fils « E, B, C ».
Insérez les fils de connexion du transistor dans les trous appropriés du support transistor hFE en façade.
3) L'afficheur indique le hFE (facteur d'amplification) du transistor (courant de base 10μA, tension collecteur/émetteur 3V).
C B E/C B E
NPN ° ° ° ° ° PNP
Précision
±(1.0%+10)
±(1.0%+3)
±(1.0%+5)
±(5%+20)
(tension continue) ou V~ (tension alternative) appropriée.
borne 'COM' et le rouge sur la prise «
ou ~ appropriée. Si la valeur du courant est totalement inconnue, sélectionnez d'abord le calibre
.
.
AΩhFE » pour des mesures de courant jusqu'à env. 2A.
5
