GUIDA QUICK START – Sezione 1
QUICK START GUIDE - Section 1
KURZANLEITUNG – Abschnitt 1
GUIDE DE PRISE EN MAIN RAPIDE - Section 1
Le avvertenze nel presente manuale devono essere osservate congiuntamente al "Manuale d'uso - Sezione2".
The warnings in this manual must be observed together with the "User Manual - Section 2"
Die Warnungen in diesem Handbuch müssen in Verbindung mit der "- Bedienungsanleitung - Abschnitt 2" beobachtet
werden.
Les avertissements dans ce manuel doivent être respectées en collaboration avec le "Caratteristiques Techniques -
Section 2".
A.E.B. Industriale Srl Via Brodolini, 8 Località Crespellano 40053 VALSAMOGGIA BOLOGNA (ITALIA) Tel +39
051 969870 Fax +39 051 969725 www.dbtechnologies.com
All manuals and user guides at all-guides.com
www.dbtechnologies.com

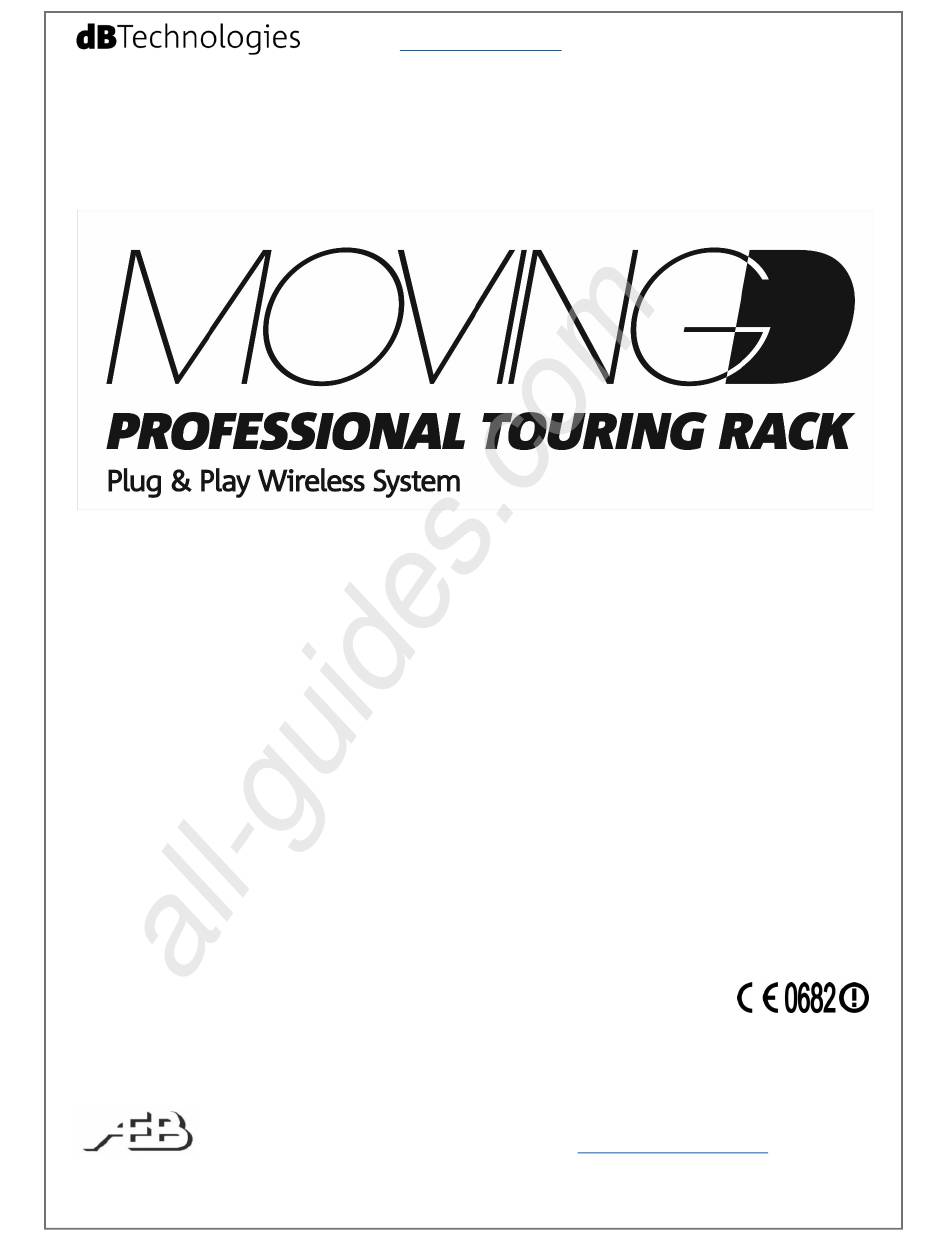

MOVING D TOURING RACK
info@dbtechnologies-aeb.com
info@dbtechnologies-aeb.com
Publicité
Sommaire des Matières pour dB Technologies MOVING D Touring Rack
- Page 1 Les avertissements dans ce manuel doivent être respectées en collaboration avec le "Caratteristiques Techniques - Section 2". A.E.B. Industriale Srl Via Brodolini, 8 Località Crespellano 40053 VALSAMOGGIA BOLOGNA (ITALIA) Tel +39 051 969870 Fax +39 051 969725 www.dbtechnologies.com info@dbtechnologies-aeb.com MOVING D TOURING RACK...
- Page 2 INTRODUZIONE Il Moving D Touring Rack è un sistema multimicrofonico a modulazione digitale in grado di coprire l’intera banda UHF, compresa tra 470 e 790MHz. Questo consente di utilizzare il sistema nelle bande di frequenze attuali e future, indipendentemente dai cambiamenti delle Regolamentazioni Europee relativamente all'utilizzo dello Spettro Radio.
- Page 3 “Down”, e premendo poi la manopola “Select” come mostrato dalla fig 4.2. Verificare dal display che la schermata di fig. 4.3 confermi l’avvio della procedura. Fare riferimento al manuali dell’HUB800 per ogni ulteriore approfondimento. Figura 4.1 MOVING D TOURING RACK – ITA - 2...
- Page 4 Sincronizzare i ricevitori Moving D e i canali dei microfoni come in fig. 5. Fare riferimento al manuale MOVING D per i dettagli. Figura 5 Il sistema MOVING D TOURING RACK è pronto per l’utilizzo (vedi ad esempio fig.6). Per ogni ulteriore informazione, riferirsi ai manuali dei singoli dispositivi. Figura 6...
- Page 5 (*) Si suggerisce, ove possibile, l’utilizzo di un cavo di lunghezza massima di 3 mt (**) optionals ACCESSORI OPZIONALI AA800W Amplificatore d’antenna UPA800 Attenuatore d’antenna Antenne omnidirezionali (KIT MOVING D ANT) e direttive (RDA800W) Cavi BNC-BNC: DCK-BNC25 (5 m), DCK-BNC210 (10 m), DCK-BNC220 (20 m) MOVING D TOURING RACK – ITA - 4...
- Page 6 INTRODUCTION The Moving D Touring Rack is a digital modulation multi-microphones system which can be virtually used in the entire UHF band, from 470 to 790 MHz. This allows the use of this system in the present and future admitted bands, regardless European rules for radio equipment and spectrum.
- Page 7 “Down” button, then pushing the “Select” ribbon, as shown in picture 4.2. Verify that the autosetup procedure is started, checking the display is setting as shown in picture 4.3 . For further details refer to HUB800 user’s manual. MOVING D TOURING RACK – ENG - 6...
- Page 8 “Select” ribbon “Down” button Picture 4.2 Picture 4.3 Synchronize the Moving D receivers and microphone channels as shown in picture 5. For the details refer to Moving D user’s manual. Picture 5 MOVING D TOURING RACK – ENG - 7...
- Page 9 All manuals and user guides at all-guides.com www.dbtechnologies.com info@dbtechnologies-aeb.com The MOVING D TOURING RACK system is ready for the use (see for example picture 6) For further informations, refer to the manuals of each device. Picture 6 For USA Market:...
- Page 10 (*) We suggest to use a cable, when it’s possible, of less than 3 mt lenght (**) optionals OPTIONALS AA800W Antenna Amplifier UPA800 Antenna Attenuator Omnidirectional (KIT MOVING D ANT) and directive (RDA800W) antennas BNC-BNC cables: DCK-BNC25 (5 m), DCK-BNC210 (10 m), DCK-BNC220 (20 m) MOVING D TOURING RACK – ENG - 9...
- Page 11 EINFÜHRUNG Moving D Touring Rack ist ein Multimikrofon-System mit digitaler Modulation, dass den gesamten UHF-Bereich von 470 bis 790MHz abdeckt. Dies gestattet den Einsatz des Systems ihm Rahmen aktueller und zukünftiger Frequenzbänder, unabhängig von den Änderungen der Europäischen Verordnungen bezüglich der Nutzung des Funkspektrums.
- Page 12 Beginnen Sie den Autosetup durch Drücken der Taste “Down”, und anschließend Drücken des Drehgriffs “Select”, siehe Abb. 4.2. Stellen Sie sicher, dass auf dem Display das Fenster, siehe Abb. 4.3, den Start der Prozedur bestätigt. Siehe die Betriebsanleitung von HUB800 für weitere Details. MOVING D TOURING RACK – DEU - 11...
- Page 13 Synchronisieren Sie die Empfänger Moving D und die Mikrofonkanäle, siehe Abb. 5. Für weitere Details beziehen Sie sich bitte auf die Betriebsanleitung MOVING D. Abb. 5 Das System MOVING D TOURING RACK ist anwendungsbereit (siehe beispielsweise Abb.6). Für weitere Informationen, siehe Betriebsanleitungen der einzelnen Vorrichtungen. Abb. 6...
- Page 14 (*) Es wird empfohlen, wo möglich, ein Kabel mit einer Länge bis maximal 3 m zu verwenden (**) Optional OPTIONALES ZUBEHÖR AA800W Antennenverstärker UPA800 Antennendämpfung omnidirektionale Antennen (KIT MOVING D ANT) und Richtantennen (RDA800W) Kabel BNC-BNC: DCK-BNC25 (5 m), DCK-BNC210 (10 m), DCK-BNC220 (20 m) MOVING D TOURING RACK – DEU - 13...
