PML-100 / PML-200 / PML-300 / PML-600
MANUEL D'INSTRUCTIONS
7

Fonctionnement

7.1

Fonctionnement de la machine

LaPresse pour jonctions à chaud ( Fig. 7.1-1 ), modèle PML-100 / PML-200 / PML-300 / PML-600, est une machine conçue et
construite pour permettre la jonction à chaud des bandes Fabric et courroies dentées HabaSYNC. LaPresse pour jonctions à chaud
n'est pas une machine conçue pour une production en continue, mais pour réparer des bandes et courroies dentées, et, par
conséquent, elle a vocation à être déplacée dans des environnements de type artisanal et industriel, et non pas installée de
manière permanente.
La machine se compose des éléments suivants :

Plaque de presse inférieure ;

Plaque de presse supérieure ;

Plaque de soudage ;

Unité de commande.
Plaque de soudage.
7.1.1

Principe de fonctionnement

Les plaques de la presse, supérieure et inférieure, sont chacune chauffées par une résistance électrique. Chaque plaque chauffante
contient un capteur de température (capteur NTC), qui mesure la température de la plaque et transmet la valeur à l'unité de
commande PFR-101.
Le système de pression à travers les deux écrous situés sur les côtés de la presse établit une répartition uniforme de la pression sur
toute la surface de la presse.
Le cycle de refroidissement de la presse fonctionne par échange thermique avec un dissipateur thermique, lui-même refroidi par
des ventilateurs, situés sur le côté des dissipateurs thermiques.

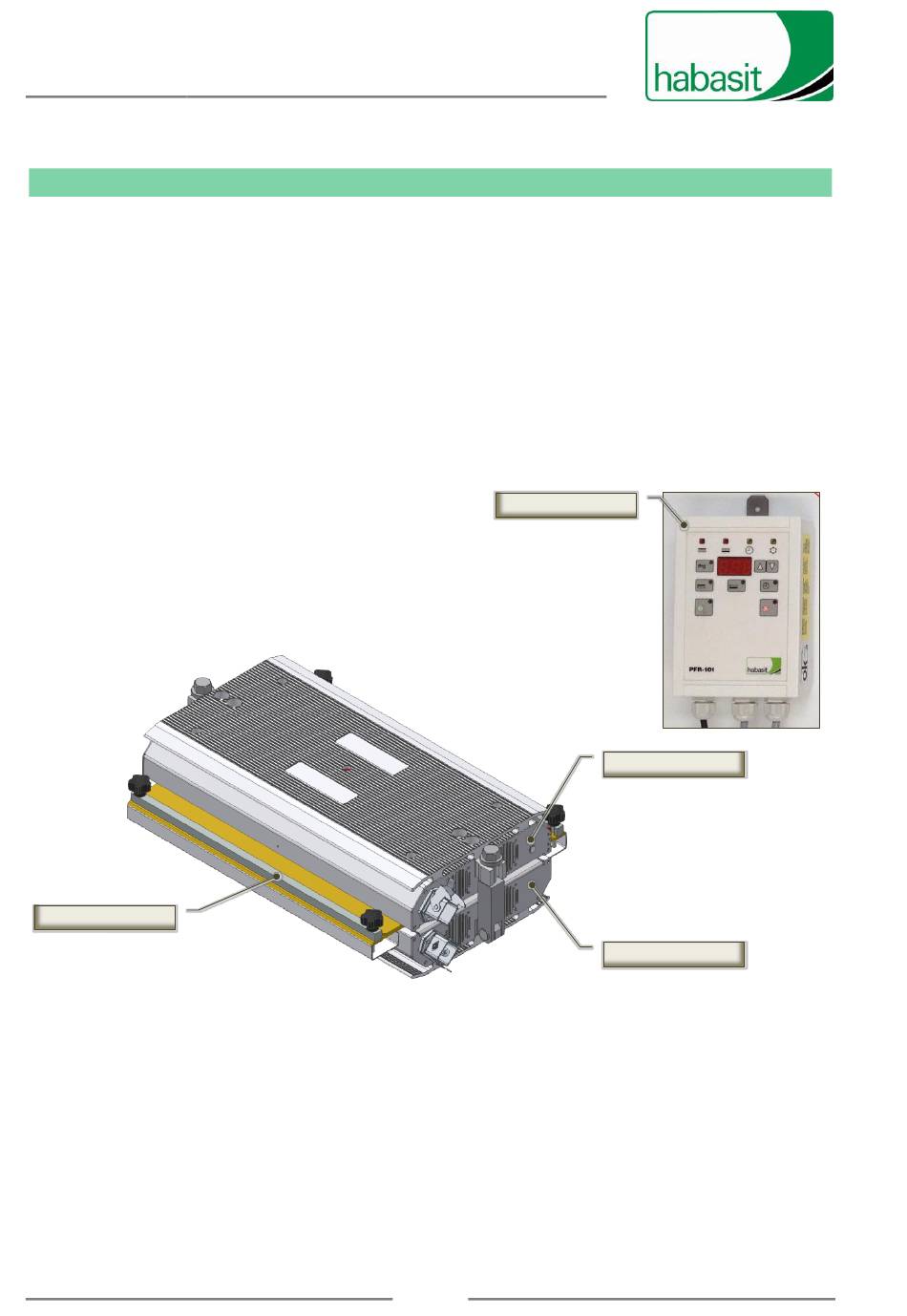

Fig. 7.1-1 - Presse pour jonctions à chaud
34 / 74
Unité de commande
Plaque de presse
supérieure
Plaque de presse inférieure
