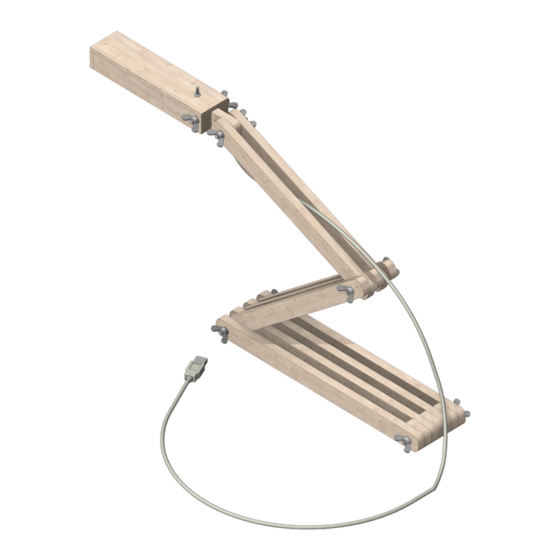

Lampe de bureau avec LED SMD
Les kits de construction d'OPITEC ne sauraient être considérées comme articles à
caractère de jouet de type généralement commercialisé. Il faut plutôt les considé-
rer comme des outils d'enseignement et d'apprentissage propres à accompagner
un travail pédagogique. Ce kit de construction ne doit être construit et utilisé par
les enfants et les jeunes adolescents que sous la direction et la surveillance
d'adultes compétents. Ne convient pas aux enfants de moins de 36 mois. Risque
Contenu
Latte en bois
Contreplaqué
verre acrylique
Interrupteurs miniatures à levier
LED SMD (autocollante)
Câble de chargement USB
Tige filetée
Écrou à oreilles
Rondelle plate
Fil de cuivre
Fil de commutation
Vis à tête fraisée
1
Note importante
d'étouffement!
nombre de pièces
9
1
1
1
8
1
5
10
10
1
1
2
122.968
Outils nécessaires:
Scie sauteuse
ou à découper
Tournevis
cruciforme
Pince coupante
de côté
Pince à dénuder
Dim. (mm)
300x20x10
210x150x5
155x80x3
M4x100
M4
4,3/9
2000
500
ø3
ø8
ø10
Foret
Colle à bois
Papier-émeri
Règle
scie à métaux
Ruban adhésif
Clé à molette
Fraise à chanf-
reiner
Description
pied de lampe
tête de lampe
Couvre-lampe
Interrupteur
Eclairage
Connexion
Connexion base/tête
Connexion base/tête
Connexion base/tête
Connexion LED's
Câblage
Fixation du verre acrylique
fer à souder
et fil à souder
Crayon
Lime
Ciseaux
n° de pièces.
1
2
3
4
5
6
7
8
9
10
11
12
Publicité
Manuels Connexes pour Opitec 122.968
Sommaire des Matières pour Opitec 122.968
- Page 1 Lime de côté Note importante Les kits de construction d'OPITEC ne sauraient être considérées comme articles à caractère de jouet de type généralement commercialisé. Il faut plutôt les considé- rer comme des outils d'enseignement et d'apprentissage propres à accompagner un travail pédagogique. Ce kit de construction ne doit être construit et utilisé par...
- Page 2 Instruction de construction 122.968 Lampe de bureau avec LED SMD ø4 Transférez les dimensions des différentes bandes de pied de lampe (1a-1e) sur les bandes de bois (1). Marquez la position des trous. Percez toutes les bandes. Ensuite, sciez et nettoyez les traits de scie. Arrondir les extrémités.
- Page 3 Instruction de construction 122.968 Lampe de bureau avec LED SMD Débranchez un connecteur USB du câble de liaison (6). Dénudez Collez les pièces de tête de lampe (2a - 2d) à la pièce (1e) pour former ensuite le câble sur environ 20 mm. Dénudez les deux câbles intérieurs un cadre comme indiqué.
- Page 4 Instruction de construction 122.968 Lampe de bureau avec LED SMD Mesurez la position des LED SMD (5) et collez-les sous la plaque de recouvrement dans la tête de lampe, comme illustré. Avis Tenez compte des pôles! Coupez 4 morceaux d'environ 100 mm et 1 morceau d'environ 10 mm dans le fil de cuivre (10). Remarque : Avant de couper à longueur, mesurez la distance entre les connexions des LED extérieures et les connexions des deux rangées de LED.
- Page 5 Instruction de construction 122.968 Lampe de bureau avec LED SMD Faites passer le câble de connexion USB à travers le ø 5 mm côté tête comme illustré. Soudez le fil rouge à la borne centrale de l'interrupteur. Soudez le fil noir aux deux fils des bandes LED. Connectez le câble à l'ordinateur et vérifiez la fonction ! Collez les blocs de bois (1f) pour la fixation du disque comme indiqué.
- Page 6 Instruction de construction 122.968 Lampe de bureau avec LED SMD Fixez les deux lattes (1d), comme indiqué, avec la tige filetée (7b) et une Fixez la tête de lampe finie avec la tige filetée (7d) et une rondelle (9) rondelle chacune (9) et un écrou à oreilles (8).
- Page 7 Instruction de construction 122.968 Lampe de bureau avec LED SMD Gabarit Tête de lampe M 1:1...
- Page 9 Instruction de construction 122.968 Lampe de bureau avec LED SMD Gabarit verre acrylique M 1:1...
