Sommaire des Matières pour Lazio Firefox50-4T euro 4

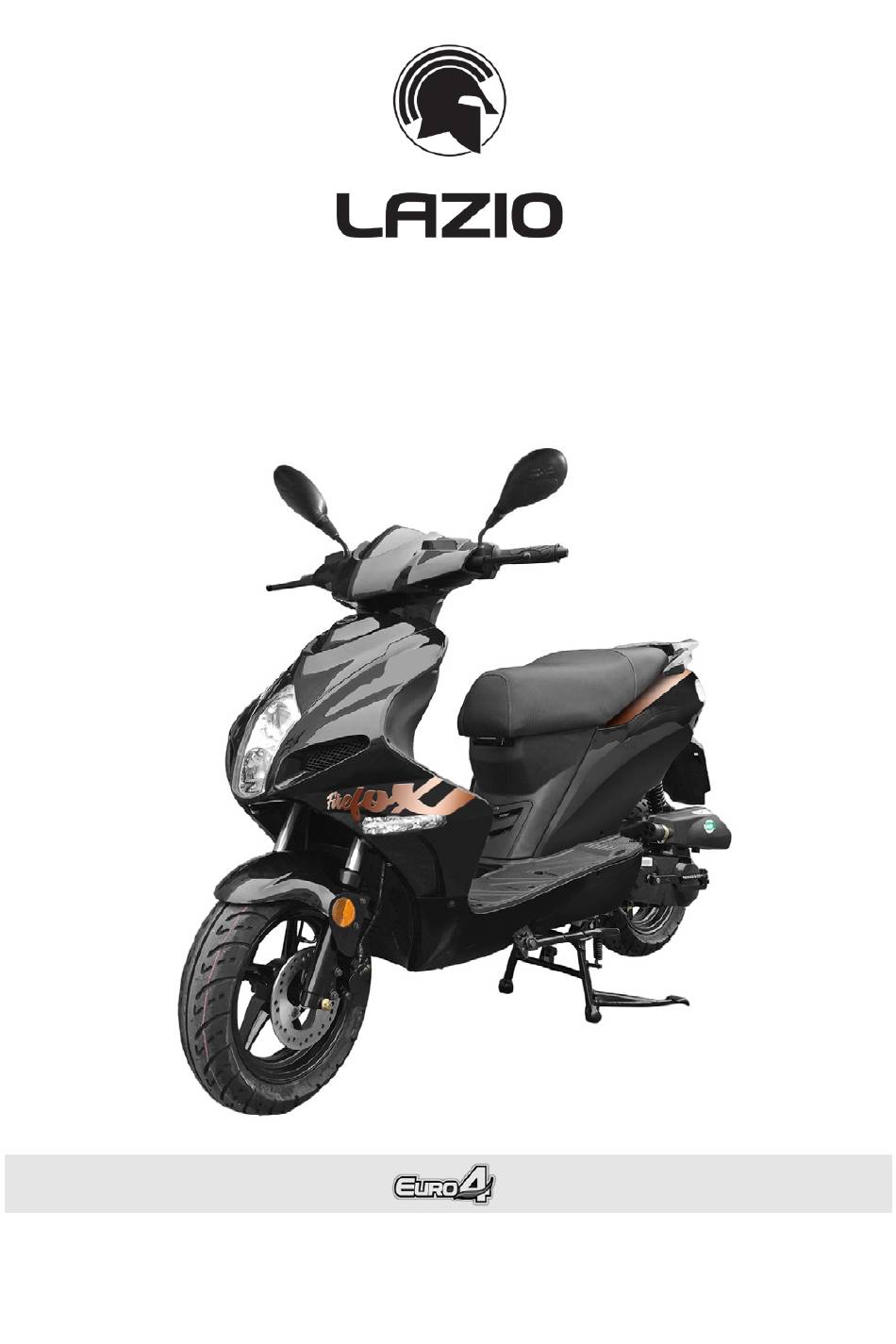

- Page 1 FIREFOX GUIDE UTILISATEUR...

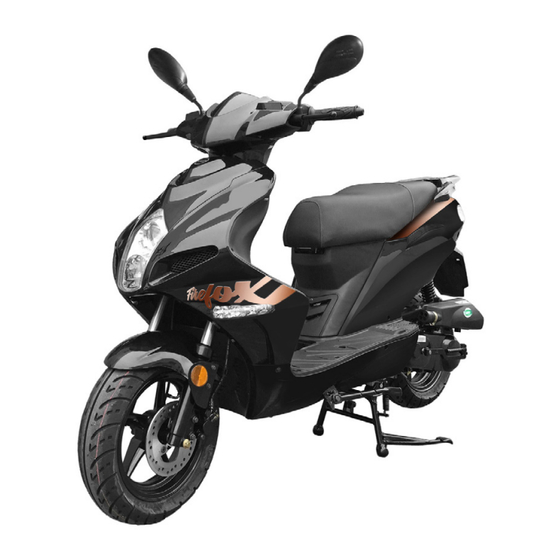

- Page 2 Nous vous souhaitons la bienvenue et vous remercions d’avoir choisi le modèle Firefox50-4T-E4, homologué 2 places. Par leur excellente qualité de fabrication, nos produits vous procureront le plus grand plaisir et apporteront la satisfaction que vous en attendez. Ce manuel contient les informations générales sur la structure, le fonctionnement ainsi que l’entretien régulier de votre Firefox50-4T-E4.
- Page 3 TABLE DES MATIERES 1. Recommandations 2. Identification des éléments du véhicule 2.1 Eléments du véhicule 2.2 Commande 2.3 Contacteur à clé 2.4 Tableau de bord 2.5 Coffre de selle 2.6 Carburant, hule moteur 2.7 Béquille latérale 3. Inspections avant le départ 4.
- Page 4 Les numéros de série du cadre V.I.N. (17 caractéres) et du moteur sont nécessaires à l’enregistrement du véhicule. En cas de vérification, réparation ou intervention diverse, ces numéros seront utiles à nos services clients. Veuillez noter ci-dessous les numéros de série : N°...
- Page 5 2.1 Eléments du véhicule 1. Clignotants avant 11. Béquille centrale 2. Phare 12. Echappement 3. Levier de frein arriére 13. Feu arriére 4. Rétroviseurs 14. Jauge d’huile 5. Trappe de la batterie 15. Tableau de bord 6. Coffre et reservoir d’ essence (sous la selle) 16.
- Page 6 2.2 Commandes Commutateur gauche Commutateur droit 1. Levier de frein arrière 1. Levier de frein avant 2. Feu de route / Feu de croisement 2. Poignée d’accélérateur 3. Clignotants plus remise à zero 3. Démarreur 4. Klaxon 2.3 Contacteur à clé Le moteur peut être démarré, le circuit électrique est opérationnel.
- Page 7 2. IDENTIFICATION DES ELEMENTS DU VEHICULE 2.4 Tableau de bord 1. Niveau de charge de la batterie 5. Jauge à essence 2. Témoins de clignotants 6. Montre digitale 3. Compteur de vitesse en km/h-mph 7.Voyant de défaut moteur 4. kilométrage total 8.
- Page 8 2.6 Carburant et huile moteur Fermer: Alignez A sur B, Le bouchon de réservoir situé Ouvrir: Tourner le bouchon appuyez sur le bouchon du sous la selle est conçu avec vers la gauche. réservoir et tournez ventilation. Ne pas faire de dans le sens des aiguilles modification.
- Page 9 2.7 Béquille latérale et centrale Béquille centrale Béquille latérale Couper le moteur, descendre du scooter. Lorsque la béquille latérale est depliée une Placer la main gauche sur la poignée sécurité empéche le demarrage. gauche et la main droite sur l’arceau de Assurez vous que la béquille repose sur un selle.
- Page 10 3. INSPECTION AVANT LE DEPART Se référer à l’entretien périodique pages 18/19. ATTENTION Si quelque chose d’anormal survient, contacter immédiatement un distributeur pour contrôle et réparation. Consignes concernant les pneumatiques Ne pas surcharger le véhicule pour éviter l’explosion des pneus. S’il y a une fissure ou une usure supérieure à...
- Page 11 4. PROCEDURE DE DEMARRAGE MOTEUR 4.1 Démarrage électrique 1. Tourner la clé sur la position. 2. Démarrage moteur : enclencher un frein en actionnant l’un des leviers puis presser le bouton de démarrage afin de lancer le moteur. ATTENTION Lors du démarrage, maintenir le frein arrière enclenché pour éviter tout démarrage intempestif.
- Page 12 4.3 Instruction de rodage - Ne pas dépasser les 40 km/h pendant les premiers 1000 kilomètres. - Ne pas accélérer brusquement - Ne pas faire fonctionner le moteur à régime élevé sans charge. Les pneus neufs doivent également être rôdés afin qu’ils obtiennent l’adhérence maximun 4.4 Arrêter le moteur Le moteur ne doit être coupé...
- Page 13 5.3 Accessoires L’utilisation d’accessoires non homologués est interdite sur la voie publique, et risque d’annuler la couverture de l’assurance ainsi que la garantie. N’utiliser que des accessoires homologués proposés avec cette machine. Vérifier leur fixation : une mauvaise fixation ou utilisation de ces éléments peut modifier la conduite de l’engin, rester vigilent et adapter son style de conduite.
- Page 14 5.5 Conduite sous la pluie La conduite sous la pluie demande des distances de freinage plus importantes. Dès lors, réduire sa vitesse et anticiper les freinages. En descente, relâcher la poignée de gaz et freiner de temps en temps pour maintenir une vitesse lente.
- Page 15 6. ENTRETIEN REGULIER 6.1 Filtre à air Le filtre à air se situe sur la partie gauche du véhicule. ATTENTION Un filtre à air sale est la principale raison d’une perte de puissance et d’une consommation élevée. Si le filtre n’est pas bien remonté, la saleté sera aspirée dans le cylindre et causera de l’usure, une perte de puissance et une diminution de la durée de vie du moteur.
- Page 16 6.2 Batterie. Batterie 12V / 7AH Positionner la clé sur OFF lors d’un changement de batterie. Identification des bornes : «+» couleur rouge, «-» couleur noir. Changer la batterie tous les 4 ans. En retirant la batterie, prendre soin de déconnecter en premier lieu le câble de masse (-) et ensuite la borne positive (+) pour éviter un court-circuit.
- Page 17 6.3 Vidange de l’huile moteur. Le niveau d’huile doit être compris Vidange: Devissez la vis de vidange entre les graduations et attendez que toute l’huile s’ecoule. MIN. MAX. (bouchon posé et non vissé) Resserez la vis et ajoutez de l’huile Mettre 800 ml d’huile 10w40.
- Page 20 6.6 Carburateur et réglage du ralenti Faire chauffer le moteur pendant 2 à 3 minutes après un démarrage à froid. ATTENTION Le ralenti a été réglé de manière optimale par le constructeur lors de la fabrication de votre véhicule. 6.7 Bougie Lors d’un changement, remplacer par des bougies NGK CR7HSA.
- Page 21 6.9 Système de freinage Les leviers de frein doivent avoir un battement moyen de 10 à 20 mm. Le battement est la distance entre la position libre du levier et la position où sa pression commence à actionner les freins. Ajustement des leviers Serrer la vis d’ajustement afin d’obtenir un battement du levier correct.
- Page 22 7. PARAMETRES TECHNIQUES FIREFOX 50-4T-E4 Partie moteur / Partie cycle Spécificités Carburant E5 (SP95/SP98) Longueur 1850 mm Largeur 640 mm Taille Hauteur 1160 mm Empattement 1285 mm Hauteur de selle 820 mm Poids 85 kg / 251 kg Poids à vide/Maxi autorisé Performances Vitesse maximale 45 km/h - CO²: 40 g/km...
- Page 23 8. REGLES DE GARANTIE Nos scooters sont garantis 2 ans pour les pièces en France métropolitaine. En outre, l’acheteur du véhicule bénéficie de la garantie légale en cas de défauts et vices cachés de la chose vendue (Art. 1641 et suivants du code civil). Toutes les demandes de prise en charge dans le cadre de la garantie seront présentées par un revendeur agrée et ne peuvent être effectuées directement par le client.
- Page 24 10. EXCLUSION DE GARANTIE Les pièces suivantes sont exclues de la garantie : - Amortisseurs (hydraulique, à gaz, à ressort simple) - Bougies, filtres. - Câbles et commandes par câbles - Consommables: ampoules, fusibles, batterie, pneumatiques, plaquettes, garnitures disques de frein… - Pièces caoutchouc et câbles, liquides et lubrifiants.
- Page 25 11. RESPONSABILITE DU CLIENT Le client doit veiller à ce que le scooter soit entretenu conformément aux instructions du manuel de l’utilisateur. Le client prend en charge le coût des entretiens et inspections périodiques ainsi que le changement des pièces y afférents. En cas d’utilisation abusive, accident, négligence, les dommages ou défauts en résultant seront à...
- Page 37 Notes :____________________________________________________ _________________________________________________ ___________________________________________________________________ ___________________________________________________________________ ___________________________________________________________________ ___________________________________________________________________ ___________________________________________________________________ ___________________________________________________________________ ___________________________________________________________________ ___________________________________________________________________ ___________________________________________________________________ ___________________________________________________________________ ___________________________________________________________________ ___________________________________________________________________ __________________________________________________________________ __________________________________________________________________ __________________________________________________________________ __________________________________________________________________ __________________________________________________________________ __________________________________________________________________ __________________________________________________________________ __________________________________________________________________ __________________________________________________________________ __________________________________________________________________ __________________________________________________________________ __________________________________________________________________ __________________________________________________________________ __________________________________________________________________ __________________________________________________________________ __________________________________________________________________...
