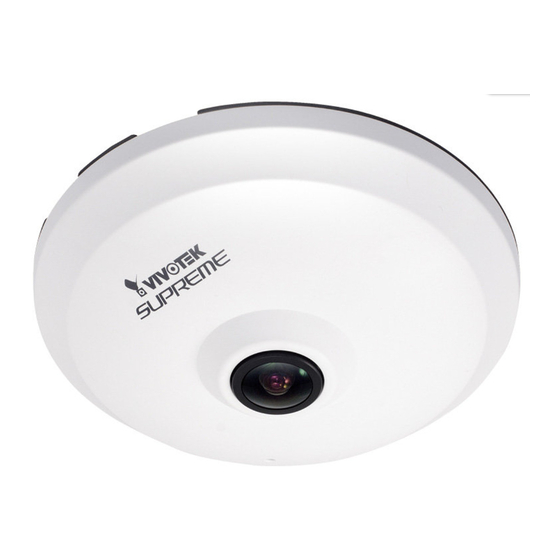

- Page 1 All manuals and user guides at all-guides.com FE8173 Fixed Dome Network Camera Quick Installation Guide Русский Česky Svenska Dutch 繁中 簡中 日本語 Deutsch Italiano Türkçe English Français Español Português Polski Indonesia Dansk 3MP • 360° Surround View • PoE...
- Page 2 All manuals and user guides at all-guides.com Avertissement avant installation Éteignez rapidement la caméra Consultez le guide d’utilisateur réseau si elle dégage de la fumée pour obtenir la température de ou une odeur inhabituelle. fonctionnement. Ne disposez pas la caméra réseau Ne touchez pas à...
- Page 3 All manuals and user guides at all-guides.com Description physique Vue interne Objectif Rondelle pour microphone interne Rondelle à ressort Tête de broche (J6) Prise Ethernet 10/100 RJ45 Tête de broche (J7) Passage pour les câbles Etats des DEL Bouton de réinitialisation Slot pour Carte MicroSD/SDHC/SDXC FR - 38...
- Page 4 All manuals and user guides at all-guides.com Vue externe Couvercle dôme MIC incorporé IMPORTANT: 083236 Veuillez noter l’adresse MAC avant d’ installer la caméra. Installation du matériel Tout d’abord, ouvrez le couvercle du dôme en appuyant sur le bouton de déverrouillage. Vous pouvez presser le bord opposé...
- Page 5 All manuals and user guides at all-guides.com Connexion de câble Ethernet et du câble d’alimentation et d’E/S Connectez les câbles d'entrée/sortie fournies si votre commutateur ne supporte pas l'alimentation via Ethernet (PoE). Branchez les connecteurs blancs aux bornes J6 et J7 de la caméra.
- Page 6 All manuals and user guides at all-guides.com Plafond ou murale 1. Placez le guide d’alignement de la base de la caméra fourni sur le plafond/mur. 2. Utilisez les cercles sur le gabarit, percer le trou dans le plafond. Puis enfoncez les 3 chevilles en plastiques fournies dans les trous.
- Page 7 All manuals and user guides at all-guides.com Mettez en place le couvercle supérieur Installez le couvercle du dôme en plastique en alignant les languettes d’encliquetage sur le couvercle du dôme avec les onglets à fentes sur le socle de la caméra. In- staller le couvercle du dôme en appuyant uniformément sur le fond de l’appareil.
- Page 8 All manuals and user guides at all-guides.com Déploiement du réseau Branchements généraux (sans PoE) 1. Connectez le câble RJ45 à un Switch. 2. Connectez le câble d’alimentation de la caméra réseau à une prise d’alimentation. 3. Si vous disposez de périphériques externes, comme des capteurs et des alarmes, connectez- les au bloc de connexion E/S général.
- Page 9 All manuals and user guides at all-guides.com Alimentation électrique par câble Ethernet (PoE) Lors de l’utilisation d’un commutateur PoE La caméra est compatible PoE, ce qui permet la transmission d’électricité et de données par le même câble Ethernet. Consultez l’illustration suivante afin de brancher la caméra à un commuta- teur PoE par le biais d’un câble Ethernet.
- Page 10 2. Le programme effectuera des analyses de votre environnement réseau. Après l’analyse de votre réseau, veuillez cliquer sur le bouton « Suivant » pour poursuivre. 3. Le programme recherchera des récepteurs vidéo VIVOTEK, des serveurs vidéo ou des ca- méras réseau sur ce même réseau local.
- Page 11 All manuals and user guides at all-guides.com P/N:625021401G Rev.: 1.1 All specifications are subject to change without notice. Copyright 2013 VIVOTEK INC. All rights reserved.
