Sommaire des Matières pour jcm-tech HDOOREVO

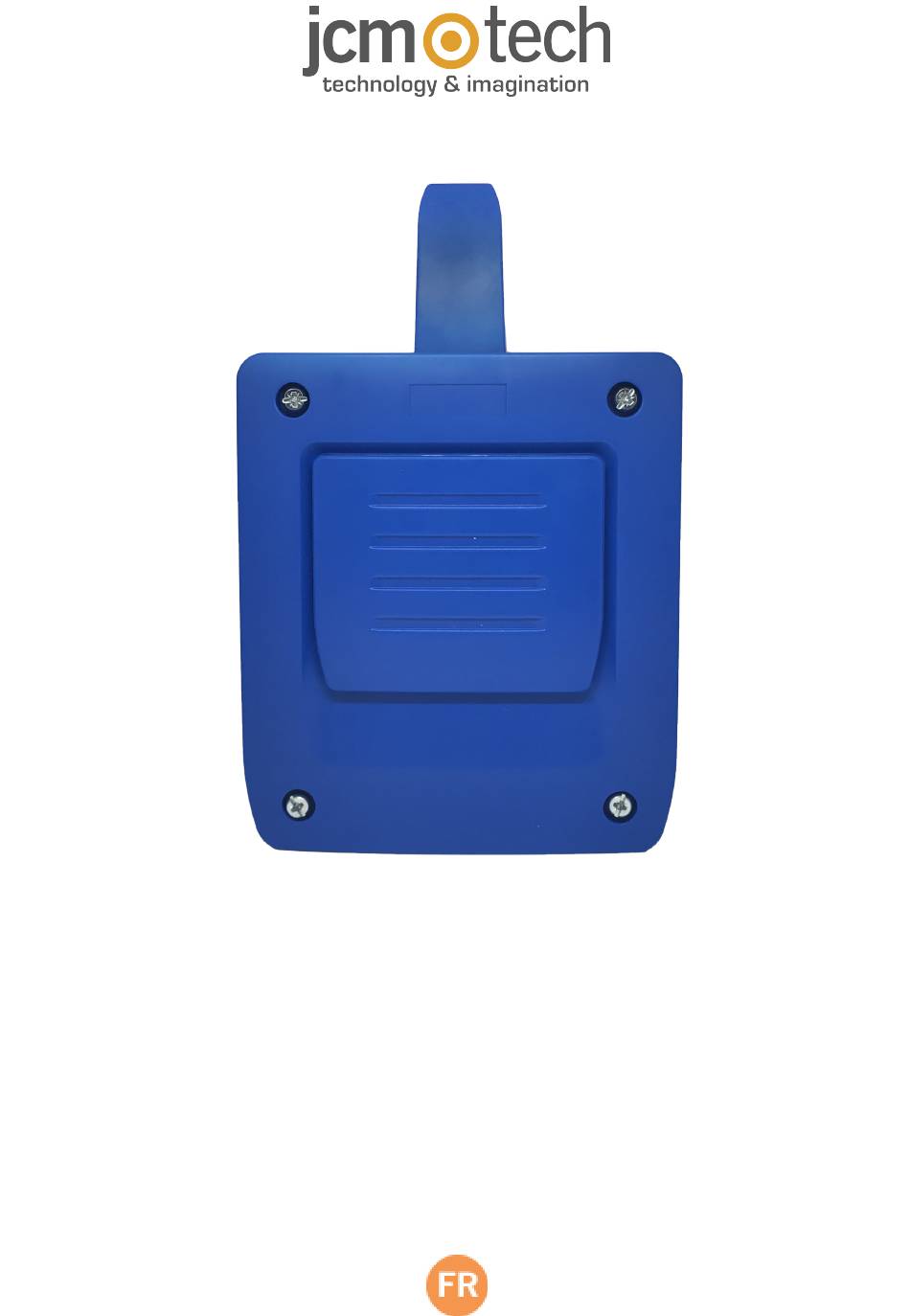

- Page 1 HDOOREVO Manuel de l’utilisateur...
- Page 2 Index Consignes importantes de sécurité Utilisation de l'appareil Introduction Description générale Prestations Installation Connexion Électroserrure ou ventouses Configuration Connexion Internet Configuration avec cloudAssistant Mise en service de l’appareil Mise en service de groupes et d’utilisateurs Configuration des relais et assignation des horaires de trafic Configuration d’horaires de groupes Administration: Honoa Wiegand...
- Page 3 Consignes importantes de sécurité Débrancher l’alimentation quand vous procédez à l’installation ou à la réparation de l’appareil. Conformément à la directive européenne basse tension, on informe des exigences suivantes : •Pour les appareils branchés en permanence, un dispositif de connexion facilement accessible devra être intégré au câblage. •Ce système ne doit être installé...
- Page 4 Introduction Description générale HDOOREVO est un récepteur MOTION et Bluetooth connecté qui offre des informations sur l’état de la porte et l’activation à distance en temps réel. Économisez en déplacements et sécurisez votre installation. Vous pourrez vérifier l'état et le fonctionnement des accès à distance et instantanément.
- Page 5 Prestations Alimentation : l’appareil est alimenté par une tension de ligne à 230 Vca. Il est également doté d’un fusible de protection de 500 mA. Sortie relais : l’appareil dispose de 2 sorties de relais à contact ouvert. Ces sorties peuvent être programmées pour être acti- vées avec les différents canaux des émetteurs depuis cloudAssistant.
- Page 6 jcmtechnologies...
- Page 7 Installation Fixer la partie postérieure du boîtier au mur à l’aide des chevilles et des vis fournies. Brancher l’appareil. Visser la partie frontale du récepteur sur la partie postérieure à l’aide des vis fournies dans ce but. Connexion ENTRÉE ALIMENTATION : Alimentation à 230 Vca Sortie R1 : RELAIS Canal 1.
- Page 8 WIEGAND INPUT X : consultez le manuel de l’appareil WIEGAND pour voir la connexion. BUS-L : consultez le manuel de l’appareil EVOPROX pour voir la connexion. jcmtechnologies...
- Page 9 Électroserrure ou ventouses Les relais peuvent commuter jusqu’à 2A de charges résistives. Le nombre de manœuvres dépend du type et des carac- téristiques des charges. Avec des charges résistives, vous pouvez atteindre 1 000 000 manœuvres avec des charges de 30 W. Charges inductives en courant continu (CC) : 30W / 30Vdc / 1A -> 500000 manœuvres.Il est nécessaire de prévoir une diode (1N4007) en parallèle avec une électroserrure ou des ventouses.
- Page 10 Configuration avec cloudAssistant Mise en service de l’appareil Une fois l’équipement correctement installé, il doit être configuré : Allez sur cloudAssistant :https://cloudassistantv4.jcm-tech.com/login et connectez-vous. Ajouter une installation (bouton orange situé dans le coin inférieur droit). Remplissez les champs. Sauvegarder. jcmtechnologies...
- Page 11 Équipements -> Ajouter de l'équipement (bouton orange situé dans le coin inférieur droit). Saisissez un nom pour le dispositif et sélectionnez HONOADOOR. Sauvegarder. jcmtechnologies...
- Page 12 Saisissez le Clé d'activation (trouvé sur l'étiquette de l'appareil). Sélectionner le Fuseau horaire correspondant et affecter les noms et modes de fonctionnement aux entrées. Sauvegarder. Les noms affectés aux entrées sont les mêmes que ceux qui s’affichent à l’option « État distance » (voir : Mode de fonc- tionnement).
- Page 13 Mise en service de groupes et d’utilisateurs Groupes -> Ajouter (bouton orange situé dans le coin inférieur droit). Indiquez le Nom et la Description. Sauvegarder. jcmtechnologies...
- Page 14 Activez les relais en sélectionnant n’importe lequel des canaux. Arrière. S’il s’agit d’un groupe doté d’appareils à émetteurs, les canaux sélectionnés correspondent au fonctionnement prévu de l’émetteur. Sur l’écran de groupe : Inscrire le code pour ajouter des émetteurs. Si vous travaillez avec Wiegand, consultez "Wiegand: Mise en service d’utilisateurs". jcmtechnologies...
- Page 15 Manuelle pour les ajouter un à un, Séquencielle pour ajouter une série d’émetteurs. Remplissez les champs cor- rectement, entrez le numéro de série correctement. Accepter. Cet appareil ne fonctionne pas avec des codes de réserve et ne permet pas de remplacements. La gestion des émetteurs s’effectue directement sur la mémoire de l’appareil à...
- Page 16 Cliquez sur « Nom de l’installation » dans la barre supérieure grise pour aller à l’installation. Équipments -> Enregistrer le configuration. À chaque modification d’un quelconque paramètre de l’appareil, il convient d’enregistrer la configuration. jcmtechnologies...
- Page 17 Configuration des relais et assignation des horaires de trafic Depuis l’écran « Relais » de l’appareil : •Relais X : affecter un nom au relais •Sélectionneur : habiliter/déshabiliter le relais •Type de relais X : normalement ouvert/normalement fermé/bistable •Temps d'activation relai X : permet de configurer le temps pendant lequel le relais est maintenu actif (1 seconde par défaut) •Horaire d'activation maintenue : le relais s’activera automatiquement, selon l’horaire hebdomadaire assigné.
- Page 18 Configuration d’horaires de groupes Depuis l’écran « Configuration » de groupes : Les utilisateurs du groupe pourront uniquement activer le relais lorsqu’ils se trouveront dans l’horaire assigné. Pour le fonctionnement de l’horaire, il est nécessaire que l’appareil soit connecté à Internet. À...
- Page 19 Administration: Honoa Les utilisateurs peuvent voir vos informations de contact en scannant le code QR de l'appareil. Les informations de contact peuvent être modifiées à l’écran « Honoa » de « Administration ». jcmtechnologies...
- Page 20 Wiegand L’appareil est muni de deux entrées servant à relier des appareils Wiegand26 ou Wiegand34. Il est également équipé d’une sortie Wiegand pour la fonction « interface radio connect ». La configuration des formats Wiegand s’effectue via cloudAssistant, tandis que cette configuration s’applique aux entrées et aux sorties Wiegand.
- Page 21 Mise en service d’utilisateurs À l’écran du groupe affecté à l’appareil, sélectionnez l’onglet « WIEGAND ». Inscrire le code pour l’ajout d’émetteurs. Manuelle pour les ajouter un à un, Séquencielle pour ajouter une série d’émetteurs. Remplissez les champs correctement, entrez le numéro de série correctement. Sauvegarder. Un code WIEGAND peut coïncider numériquement avec un code MOTION.
- Page 22 Cliquez sur « Nom de l’installation » dans la barre supérieure grise pour aller à l’installation. Équipments -> Enregistrer le configuration. À chaque modification d’un quelconque paramètre de l’appareil, il convient d’enregistrer la configuration. L’appareil possède une capacité de 2 000 codes en tout, que ce soit MOTION ou WIEGAND. Si le groupe d’utilisateurs comprend un appareil d’une capacité...
- Page 23 Événements HDOOREVO est un appareil qui dispose d’un historique des événements. Pour voir ces derniers, dans cloudAssistant allez à l’écran « Événements » du dispositif. Les événements sont stockés localement dans l’appareil. Lorsque HDOOREVO n’est pas connecté à Internet, l’appareil continue de fonctionner, mais sans pouvoir lire les événements. Pour charger la liste des événements du dispositif, sélec- tionnez « Événements »...
- Page 24 Mode de fonctionnement Contrôle à distance via cloudAssistant Pour contrôler l'équipement à distance, il est nécessaire que l’appareil soit connecté à Internet : •Aller à « Installations » -> « Nom de l’installation » -> « Équipements» -> Sélectionner « Obtenir le statut de la porte » (bouton avec la porte).
- Page 25 Anti-Passback HDOOREVO peut fonctionner avec la fonction Anti-Passback. La fonction Anti-Passback ne fonctionne qu’avec les émet- teurs et badges MOTION (dans les références compatibles). Cette fonction permet de contrôler l’accès en empêchant à un utilisateur d’accéder deux fois consécutivement dans un même sens.
- Page 26 Configuration dans cloudAssistant La fonction Anti-timeback est un Anti-Passback temporisé, elle permet d’accéder deux fois de suite dans le même sens, une fois le délai sélectionné écoulé. Réglée par défaut sur 0 (sans Anti-timeback). jcmtechnologies...
- Page 27 Vérification Comportement des LED Éteint Fixe Clignote État État LED LED réseau LED Internet Action Hors tension APPELER LE SUPPORT Sans Firmware TECHNIQUE Démarrage ATTENDRE Utiliser le site web inclus ou le Configuration WIFI/GSM WPS pour configurer la connec- tivité Expiration configuration RÉINITIALISER L'APPAREIL WIFI/GSM...
- Page 28 Résolution de problèmes Résolution de problèmes de couverture Si l'équipement est livré avec une carte SIM fournie, ignorez cette section. Alors que l’appareil est sous tension, vérifiez que le voyant LED ST clignote en vert et que le voyant LED NW clignote en rouge.
- Page 29 Résolution de problèmes de couverture Si l’appareil ne reçoit pas une couverture optimale à l’endroit où il est installé, vous pouvez acquérir l’une des rallonges d’antenne ci-dessous auprès de votre fournisseur habituel : WIFI/BLE -> 1007315_BLE_ANT_2M GSM/2G/LTE -> 1007316_MLTE_ANT_3M jcmtechnologies...
- Page 30 Notes jcmtechnologies...
- Page 31 Notes jcmtechnologies...
- Page 32 Sortie contrôle d'accès : WIEGAND + BUS-L 12v (max 250 mA.) Données réglementaires Déclaration de conformité UE Le fabricant JCM TECHNOLOGIES, SAU déclare que le produit HDOOREVO satisfait aux exigences fondamentales de la Directive RED 2014/53/UE et de la Directive RoHS 2011/65/UE. Voir page web https://www.jcm-tech.com/fr/declarations-fr/...
