Unitronics Vision OPLC V130-33-TA24 Guide D'installation page 7

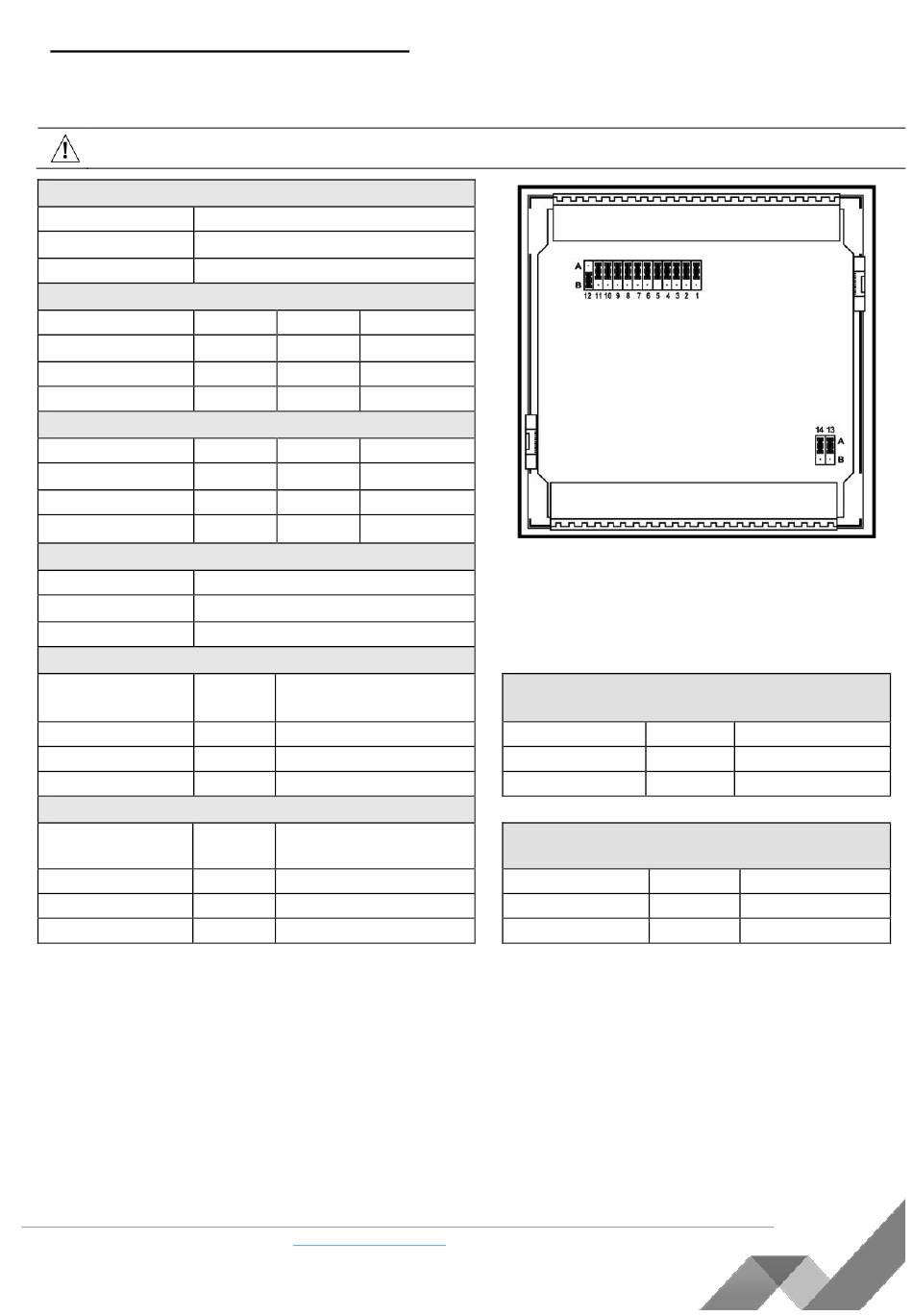

Configuration des cavaliers d'entrée
Les tableaux ci-dessous montrent comment définir le cavalier pour modifier la fonctionnalité des
entrées. Pour accéder aux cavaliers d'E/S, vous devez ouvrir l'automate conformément aux
instructions commençant à la page 12.
 Des cavaliers incompatibles et des connexions peuvent gravement endommager l'automate.
Entrées digitales 0-11: Type
Type JP12 (toutes les entrées)
npn A
pnp* B
Entrées 7/8: Type - Digitale ou RTD/TC #1
Type JP1
Digitale* A
Thermocouple B
PT100 B
Entrées 9/10: Type - Digitale ou RTD/TC #0
Type JP5
Digitale* A
Thermocouple B
PT100 B
Entrée 11: Type - Digitale ou CM for PT100
Type JP11
Digitale* A
CM pour PT100 B
Entrée 5: Type - Digitale ou Analogique #3
Type JP4
Digitale* A
Tension B
Courant B
Entrée 6: Type - Digitale ou Analogique #2
Type JP8
Digitale* A
Tension B
Courant B
*Paramètres par défaut
PL Systems Unitronics France -
Version : 03/02/2016
JP2 JP3
A A
B B
A B
JP6 JP7
A A
B B
A B
JP10
A
A
B
JP9
A
A
B
info@pl-systems.fr
Sortie analogique 0: Définissez
Tension/Courant
Type JP13
Tension* A
Courant B
Sortie analogique 1: Définissez
Tension/Courant
Type JP14
Tension* A
Courant B
