Sommaire des Matières pour Hayward Pool HP50TR

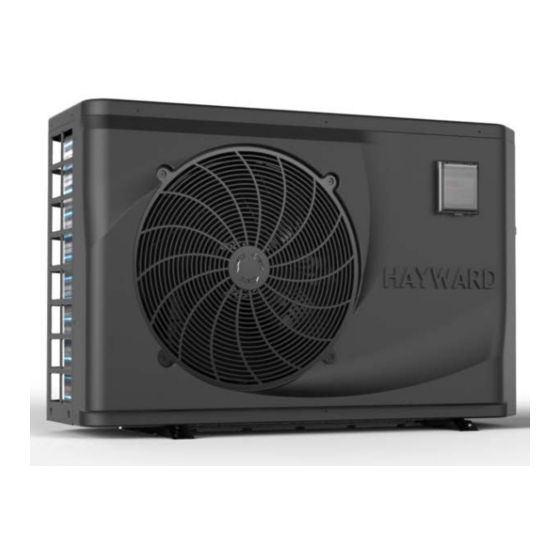

- Page 1 SWIMMING POOL HEAT PUMP UNIT Installation & Instruction Manual Model HP50TR Haywa rd Pool P roducts Canada, Inc. 2880 Plymouth D r., Oakville, ON L6H 5R4 Haywa rdpool.ca / 1.888.238.7665...
- Page 3 CONTENTS 1. Preface 2. Specifications 2.1 Performance Data of Swimming Pool Heat Pump Unit 2.2 Dimensions for Swimming Pool Heat Pump Unit 3. Installation and Connection 3.1 Installation of System 3.2 Swimming Pool Heat Pumps Location 3.3 How Close to Your Pool? 3.4 Swimming Pool Heat Pumps Plumbing 3.5 Swimming Pool Heat Pumps Electrical Wiring 3.6 Initial Start-up of the Unit...
- Page 4 1. PREFACE In order to provide our customers with quality, reliability and versatility, this product has been made to strict production standards. This manual includes all the necessary information about installa- tion, debugging, discharging and maintenance. Please read this manual carefully before you open or maintain the unit.
- Page 5 2.SPECIFICATION 2.1 Performance data of Swimming Pool Heat Pump Unit REFRIGERANT : R410A Unit Model HP50TR Heating Power Input 2.68 Running Current Power Supply V/Hz 208-230V～/60Hz Compressor Quantity Compressor rotary Fan Quantity Fan Power Input Fan Rotate Speed RP M...
- Page 6 2.SPECIFICATION 2.2 The dimensions for Swimming Pool Heat Pump Unit Unit:mm/inch r Outlet 1.5’’ 256/10.1 103/4.1 455/17.9 1049/41.3 Water Inlet 1.5’’ 1002/39.4 630/24.8...
- Page 7 3.INSTALLATION AND CONNECTION 3.1 Installation illustration Valve Chlorinator cell Water outlet Water supply Pool Water inlet Sand filter Water pump (or other type filter) Installation items: The factory only provides the main unit and the water unit; the other items in the illustration are necessary spare parts for the water system ,that provided by users or the installer.
- Page 8 3.INSTALLATION AND CONNECTION 3.2 Swimming Pool Heat Pumps Location The unit will perform well in any outdoor location provided that the following three factors are presented: 1. Fresh Air - 2. Electricity - 3. Pool filter piping The unit may be installed virtually anywhere outdoors. For indoor pools please consult the supplier. Unlike a gas heater, it has no draft or pilot light problem in a windy area.
- Page 9 3.INSTALLATION AND CONNECTION 3.INSTALLATION AND CONNECTION 3.4 Swimming Pool Heat Pumps Plumbing The Swimming Pool Heat Pumps exclusive rated flow titanium heat exchanger requires no special plumbing arrangements except bypass(please set the flow rate according to the nameplate). The water pressure drop is less than 10kPa at max.
- Page 10 3.INSTALLATION AND CONNECTION 3.5 Swimming Pool Heat Pumps Electrical Wiring NOTE: Although the unit heat exchanger is electrically isolated from the rest of the unit, it simply prevents the flow of electricity to or from the pool water. Grounding the unit is still required to protect you against short circuits inside the unit.
- Page 11 4. USAGE 4.1. Function of wire controller LED display Down Key function Key name ON/OFF Press this key to turn on/off the unit. Press this key to select the upward option or increase the parameter value. Press this key to select the downward Down option or decrease the parameter value.
- Page 12 4. USAGE 4.2. Usage of wire controller 4.2.1 Turn ON/OFF the unit When the unit is off, press the key“ ”0.5s to turned on the unit; When the unit is on, press the key“ ”0.5s to show down the unit. Press“...
- Page 13 4. USAGE 4.2.3 Mode switch In the main interface,press “ ” and “ ” for 0.5s can set the mode,press “ ” or “ ” to change the current mode,you can switch different modes of colling, heating and auto mode. If there is no operation for 5s system will save the current mode and back to the main interface,press “...
- Page 14 4. USAGE 4.2.6 Malfunction display There will be malfunction code showing on the controller screen when relative malfunction occurs. If there are more than one malfuctions occurs at the same time, you can check the current error codes list by pressing “ ”...
- Page 15 4. USAGE Malfunction Table The common failure cause and solution.
- Page 16 5. MAINTENANCE AND INSPECTION 5.1 Maintenance and inspection Check the water supply device and the release often. You should avoid the condition of no water or air entering into system, as this will influence unit's performance and reliability. You should clear the pool/spa filter regularly to avoid damage to the unit as a result of the dirty of clogged filter.
- Page 17 6.APPENDIX 6.1 Connection of PCB illustration OUT1 OUT2 CN19 AI06 AI05 OUT3 PC1001 AI04 OUT4 AI03 OUT5 AI02 AC-N AI01 CN 16 CN1 CN2 Connections explanation： Symbol Meaning OUT1 Compressor of system1（220-230VAC） OUT2 Water pump（220-230VAC） 4way valve （220-230VAC） OUT3 OUT4 High speed of fan motor（220-230VAC）...
- Page 18 AT：Ambient temperature AI02 AC-N 6.8K COMP：Compressor CT：Coil temperature AI01 FM：Fan motor FS：Flow switch HP11：High pressure protection(4.0MP) HP12：High pressure protection(4.4MP) IT：Inlet water temperature LP：Low pressure protection KM1：Contactor compressor HP11 OT：Outlet water temperature Controller TC：Transformer 4V： 4 way valve REMOTE IN HP50TR CODE：20121107-0004...
- Page 19 6.APPENDIX Exploded View (1) Complete machine structure explosion diagram (2) Electrical control structure explosion diagram...
- Page 20 6.APPENDIX Spare Parts List Specification Description HPX Code HPX80901579 Front panel HPX72200268 LED207 82300029+82400226 Φ507 ABS+30%GF HPX20000-220188 Plastic fan net Φ440×152 AS+20%GF HPX3500-2701 Fan blade HPX20000-330124 Motor YDK45-6(YY060-1206P01-004) UL HPX32008-210069 Front fixed plate Galvanized sheet HPX32012-210737 Support plate Galvanized sheet 746.5×284×600×Φ7×2 2.0 HPX32012-120165 Finned heat exchanger...
- Page 21 6.APPENDIX Caution & Warning 1. The unit can only be repaired by qualified installer centre personnel or an authorised dealer.（for Europe market） 2. This appliance is not intended for use by persons (including children) with reduced physical sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervi- sion or instruction concerning use of the appliance by a person responsible for their safety.
- Page 22 6.APPENDIX Cable specification 1. Single phase unit Nameplate maximum Phase line Earth line Creepage protector Signal line current No more than 10A 2×1,5 mm 1,5 mm 20 A 30mA less than 0.1 sec 10~16 A 2×2,5 mm 2,5 mm 32 A 30mA less than 0.1 sec 16~25 A 2×4 mm...
- Page 23 6.APPENDIX 6.4 Warranty Hayward Pool Products Canada, Inc. T: 1-888-238-7665 www.haywardpool.ca...
- Page 24 THERMOPOMPE POUR PISCINE Guide d’installati on et d’uti lisation Modèle HP50TR Haywa rd Pool P roducts Canada, Inc. 2880 Plymouth D r., Oakville, ON L6H 5R4 Haywa rdpool.ca / 1.888.238.7665...
- Page 26 TABLE DES MATIÈRES 1. Préface 2. Spécifications 2.1 Données sur le rendement de la thermopompe piscine 2.2 Dimensions de la thermopompe de piscine 3. Installation et raccordement 3.1 Diagramme d’installation 3.2 Emplacement de la thermopompe de piscine 3.3 À quelle distance de votre piscine? 3.4 Tuyauterie pour la thermopompe de piscine 3.5 Câblage électrique pour la thermopompe de piscine 3.6 Démarrage initial de l’appareil...
- Page 27 1. PRÉFACE Afin d’offrir qualité, fiabilité et polyvalence à nos clients, ce produit a été fabriqué selon des normes de fabrication rigoureuses. Ce guide comprend toute l’information nécessaire à l’installation, au dépannage, à la vidange et à l’entretien. Veuillez lire attentivement ce guide avant d’ouvrir et de procéder à...
- Page 28 2.SPÉCIFICATIONS Données sur le rendement de la thermopompe pour piscine RÉFRIGÉRANT : R410A Appareil Modèle HP50TR Puissance d’entrée pour le chauffage 2.68 Tension de fonctionnement Alimentation V/Hz 208-230V～/60Hz Nombre de compresseurs Compresseur rotatif Nombre de ventilateurs Puissance d’entrée pour le ventilateur...
- Page 29 2.SPÉCIFICATIONS 2.2 Dimensions de la thermopompe de piscine Unité：mm/inch Sortie d’eau 1.5’’ 256/10.1 103/4.1 455/17.9 1049/41.3 Entrée d’eau 1.5’’ 1002/39.4 630/24.8...
- Page 30 3.INSTALLATION ET RACCORDEMENT 3.1 Diagramme d’installation Vanne Chlorateur Sortie de l’eau Alimentation en eau Piscine Entrée Filtre au sable Pompe de l’eau (ou autre type de filtre) Pour l’installation : Le fabricant fournit l’appareil principal et l’appareil pour l’eau. Les autres éléments indiqués dans le diagramme représentent des pièces supplémentaires du système d’eau et sont fournis par l’utilisateur ou l’installateur.
- Page 31 3.INSTALLATION ET RACCORDEMENT 3.2 Emplacement de la thermopompe de piscine L’appareil fonctionnera bien, peu importe où il est placé à l’extérieur, à condition que les trois éléments suivants soient présents : 1. Air frais - 2. Électricité - 3. Tuyauterie du filtre de la piscine L’appareil peut être installé...
- Page 32 3.INSTALLATION ET RACCORDEMENT 3.4 Tuyauterie de la thermopompe de piscine L’échangeur thermique exclusif en titane des thermopompes de piscine utilisé au débit nominal ne requiert aucun arrangement particulier, à l’exception d’un dispositif de dérivation (veuillez régler le débit selon l’information fournie sur la plaque signalétique). La baisse de pression de l’eau est moins de 10 kPa au débit maximum.
- Page 33 3.INSTALLATION ET RACCORDEMENT 3.5 Câblage électrique pour la thermopompe de piscine NOTE : Bien que l’échangeur thermique soit isolé sur le plan électrique du reste de l’appareil, cela ne fait qu’empêcher la circulation de l’électricité vers ou en provenance de l’eau de la piscine. Une mise à la terre de l’appareil est tout de même nécessaire pour vous protéger contre les courts-circuits à...
- Page 34 4.UTILISATION 4.1. Function of wire controller LED display Timer off Timer on indicator indicator Touche Nom de la touche Fonction principale Appuyez sur cette touche pour démarrer MARCHE/ARRÊT ou éteindre l’appareil Appuyez sur cette touche pour sélectionner Augmenter l’option qui précède ou pour augmenter la valeur d’un paramètre Appuyez sur cette touche pour sélectionner Diminuer...
- Page 35 4.UTILISATION 4.2. Utilisation du système de commande 4.2.1 Mettre en marche et éteindre l’appareil Lorsque l’appareil ne fonctionne pas, appuyez sur “ ” 0,5 s pour mettre en marche l’appareil. Lorsque l’appareil fonctionne, appuyez sur “ ” 0,5 s pour éteindre l’appareil. 。...
- Page 36 4.UTILISATION 4.2.3 Changement de mode Dans l’interface principale, appuyez sur “ ” et “ ” pendant 0,5 s pour régler le mode. Appuyez sur “ ” ou “ ” pour changer le mode actuel et passer d’un mode à l’autre, du mode refroidissement, su mode chauffage et au mode automatique.
- Page 37 4.UTILISATION 4.2.6 Affichage des défaillances Un code d’erreur sera affiché à l’écran du système de commande lorsque survient une défaillance. Si plus d’une défaillance se produit en même temps, vous pouvez vérifier la liste des codes d’erreur actuels en appuyant sur les touches “ ”...
- Page 38 4.UTILISATION Tableau des défaillances Causes courantes des défaillances et solutions. Code Cause Défaillance Solution d’erreur Le capteur de température de Défaillance du capteur de Vérifier ou changer le capteur de température de l’eau à l’entrée est ouvert ou température de l’eau à l’entrée l’eau à...
- Page 39 5. ENTRETRIEN ET INSPECTION 5.1 Maintenance et inspection Vérifiez souvent le dispositif d’alimentation en eau ainsi que la soupape d’évacuation. Il faut éviter toute situation où il n’y a pas d’eau ou d’air qui entre dans le système puisque ce genre de situation a une incidence sur le rendement et la fiabilité...
- Page 40 6.ANNEXES 6.1 Connexion du circuit imprimé: Illustration OUT1 OUT2 CN19 AI06 AI05 OUT3 PC1001 AI04 OUT4 AI03 OUT5 AI02 AC-N AI01 CN 16 CN1 CN2 Explication des connexions： Symbole Signification OUT1 Compresseur du système 1 (220-230 VAC) OUT2 Pompe d’eau (220-230 VAC) OUT3 Vanne à...
- Page 41 CT：Température de la bobine AI01 FM：Moteur de ventilateur FS：Interrupteur de débit HP11：Protection haute pression(4.0MP) HP12：Protection haute pression(4.4MP) IT：Température de l'eau d'entrée LP：Protection basse pression KM1：Contacteur compresseur HP11 OT：Température de l'eau de sortie Controller TC：Transformateur 4V： Vanne 4 voies REMOTE IN HP50TR CODE：20121107-0004...
- Page 42 6.ANNEXES 6.3 Vue éclatée et liste de pièces de rechange (1) Schéma complet d'explosion de la structure de la machine (2) Diagramme d'explosion de la structure de contrôle électrique...
- Page 43 6.ANNEXES (3) Liste des pièces principales Code La description Spécification Panneau avant HPX80901579 82300029+82400226 Afficheur LED207 HPX72200268 Φ507 ABS+30%GF Grille protection ventilateur HPX20000-220188 Φ440×152 AS+20%GF Ventilateur HPX3500-2701 Moteur ventilateur YDK45-6(YY060-1206P01-004) UL HPX20000-330124 Plaque de support avant Tôle galvanisée HPX32008-210069 Plaque de support Tôle galvanisée HPX32012-210737 Évaporateur...
- Page 44 6.ANNEXES Mises en garde et avertissements 1. L’appareil ne peut être réparé que par le personnel compétent d’un centre d’installation ou par un détaillant autorisé. (pour le marché européen) 2. L’appareil ne peut être utilisé par des personnes (notamment des enfants) ayant une déficience sensorielle physique ou mentale ou un manque d’expérience ou de connaissances à...
- Page 45 6.ANNEXES Spécifications relatives aux câbles 1. Appareil monophasé Courant maximum Ligne de Ligne sur la plaque Protection contre mise à Ligne du signal monophasée signalétique les fuites la terre Pas plus de 10 A 2×1,5 mm 1,5 mm 20 A 30 mA moins de 0,1 s 10~16 A 2×2,5 mm...
- Page 46 6.ANNEXES 6.4 Garantie GARANTIE LIMITÉE DU MANUFACTURIER Hayward Pool Products Canada, Inc. T: 1-888-238-7665 www.haywardpool.ca Code: 83900033...
