GENIUS5
User Guide & Warranty
DANGER
READ AND UNDERSTAND ALL SAFETY INFORMATION BEFORE USING THIS PRODUCT. Failure to
follow these safety instructions may result in ELECTRICAL SHOCK, EXPLOSION, FIRE, which may
result in a SERIOUS INJURY, DEATH, or PROPERTY DAMAGE.
Electrical Shock. Product is an electrical device that can shock and cause serious injury. Do not cut power
cords. Do not submerge in water or get wet.
Explosion. Unmonitored, incompatible, or damaged batteries can explode if used with product. Do not
leave product unattended while in use. Do not attempt to jump start a damaged or frozen battery. Use
product only with batteries of recommended voltage. Operate product in well ventilated areas.
Fire. Product is an electrical device that emits heat and is capable of causing burns. Do not cover product.
Do not smoke or use any source of electrical spark or fire when operating product. Keep product away from
combustible materials.
Eye Injury. Wear eye protection when operating product. Batteries can explode and cause flying debris.
For more information
Battery acid can cause eye and skin irritation. In the case of contamination of eyes or skin, flush affected
and support visit:
area with running clean water and contact poison control immediately.
Explosive Gases. Working in the vicinity of a lead-acid is dangerous. Batteries generate explosive gases
www.no.co/support
during normal battery operation. To reduce risk of battery explosion, follow all safety information instructions
and those published by the battery manufacturer and manufacturer of any equipment intended to be used
in the vicinity of battery. Review cautionary markings on these products and on engine.
Publicité
Sommaire des Matières pour NOCO Genius GENIUS5
- Page 1 GENIUS5 User Guide & Warranty DANGER READ AND UNDERSTAND ALL SAFETY INFORMATION BEFORE USING THIS PRODUCT. Failure to follow these safety instructions may result in ELECTRICAL SHOCK, EXPLOSION, FIRE, which may result in a SERIOUS INJURY, DEATH, or PROPERTY DAMAGE.

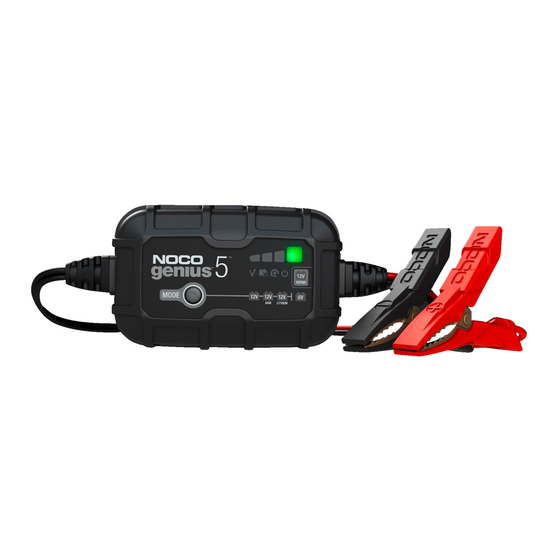

- Page 2 About GENIUS5. The NOCO GENIUS5 represents some of the most innovative and advanced technology on the market, making each charge simple and easy. It is quite possibly the safest and most efficient charger you will ever use. The GENIUS5 is designed for charging all types of 6V & 12V lead-acid batteries, including Lithium (LiFePO4), Wet (Flooded), Gel, MF (Maintenance-Free), CA (Calcium), EFB (Enhanced Flooded Battery), and AGM (Absorption Glass Mat) batteries.
- Page 3 Radio Frequency Interference. Product is designed, tested, and manufactured to comply with regulations governing radio frequency emissions. Such emissions from the product can negatively affect the operation of other electronic equipment, causing them to malfunction. Model Number: Genius5 This device complies with Part 15 of the FCC Rules.
- Page 4 Charging Modes. The GENIUS5 has seven (7) modes: Standby, 12V, 12V AGM, 12V LITHIUM, 6V, REPAIR and FORCE. Some charge modes must be pressed and held for three (3) to five (5) seconds to enter the mode. These “Press and Hold” modes are advanced charging modes that require your full attention before selecting. It is important to understand the differences and purpose of each charge mode.
- Page 5 Using 6V. [Press & Hold for 3 seconds] 6V charge mode is designed for 6-volt lead-acid batteries only, like Wet Cell, Gel Cell, Enhanced Flooded, Maintenance-Free and Calcium batteries. Press and hold for three (3) seconds to enter 6V Charge Mode. Consult the battery manufacturer before using this mode. Using 12V Lithium.
- Page 6 Connecting to the Battery. Do not connect the AC power plug until all other connections are made. Identify the correct polarity of the battery terminals on the battery. Do not make any connections to the carburetor, fuel lines, or thin, sheet metal parts. The below instructions are for a negative ground system (most common). If your vehicle is a positive ground system (very uncommon), follow the below instructions in reverse order.
- Page 7 Actual data may differ due to battery conditions. The time to charge a normally discharged battery is based on a 50% DOD. Temperature will also impact charging times. The GENIUS5 features thermal compensation 12.0 12.0 that automatically adjusts charging profiles to maximize charging performance.
- Page 8 Understanding Charge LEDs. Explanation The 25% Charge LED will slowly pulse “on” and “off”, when the battery is less than 25% fully charged. When the battery is 25% charged, the red Charge LED will be solid. Red LED The 50% Charge LED will slowly pulse “on” and “off”, when the battery is less than 50% fully charged. When the battery is 50% charged, the red Charge LED will be solid.
- Page 9 1.) Mode Button Push to cycle through charging Modes. 6.) Standby LED Illuminates when the charger is in Standby Mode, the charger is not charging or providing any power to the battery. 2.) Overvoltage Error LED Illuminates solid Red; Battery Voltage is above Protect voltage.
- Page 10 Technical Specifications Input Voltage AC: 120-240 VAC, 50-60Hz Working Voltage AC: 120-240 VAC, 50-60Hz Output Power: 75 W Max Charging Voltage: Various Charging Current: 5A (12V), 5A (6V) Low-Voltage Detection: 1V (12V), 1V (6V) Back Current Drain: <0.5mA Ambient Temperature: -20°C to +40°C Type of Batteries: 6V, 12V...
- Page 11 TO, LOST PROFITS, PROPERTY DAMAGE OR PERSONAL INJURY, RELATED IN ANY WAY TO THE PRODUCT, HOWSOEVER CAUSED, EVEN IF NOCO HAD KNOWLEDGE OF THE POSSIBILITY OF SUCH DAMAGES. THE WARRANTIES SET FORTH HEREIN ARE IN LIEU OF ALL OTHER WARRANTIES, EXPRESS, IMPLIED, STATUTORY OR OTHERWISE, INCLUDING, WITHOUT LIMITATION, THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE, AND THOSE ARISING FROM COURSE OF DEALING, USAGE OR TRADE PRACTICE.
- Page 12 GENIUS5 Guide d’utilisation et garantie DANGER LISEZ ATTENTIVEMENT TOUTES LES CONSIGNES DE SÉCURITÉ AVANT D’UTILISER CE PRODUIT. La non- Français application des consignes de sécurité peut résulter en UN CHOC ÉLECTRIQUE, UNE EXPLOSION, DU FEU, ce qui peut conduire à de GRAVES BLESSURES, LA MORT ou des DÉGÂTS MATÉRIELS.
- Page 13 À propos de GENIUS5. Le NOCO GENIUS5 représente l’une des technologies les plus innovatrices et avancées sur le marché, rendant chaque recharge simple et facile. Il s’agit peut-être du chargeur le plus sécuritaire et efficace que vous utiliserez jamais. Le GENIUS5 est conçu pour recharger tous les types de piles 6 V et 12 V plomb- acide, incluant celles au lithium (LiFePO4), les piles liquides (innondées), au gel, MF (sans entretien), CA (calcium), EFB (pile innondées améliorées) et AGM (fond...
- Page 14 être conforme aux réglementations des fréquences radio. Les rayonnements du produit peuvent avoir un effet négatif sur le fonctionnement d’autres appareils électriques, provoquant un dysfonctionnement. Numéro du modèle : Genius5. Cet appareil est conforme à la partie 15 de la réglementation FCC. L’utilisation est soumise aux deux conditions suivantes : (1) l’appareil ne devra pas causer d’interférences dommageables et (2) l’appareil doit pouvoir subir des interférences y compris...
- Page 15 Modes de chargement. Le GENIUS5 possède sept (7) modes : Veille, 12 V, 12 V AGM, 12 V LITHIUM, 6 V, Réparation et Mode Contrainte. Certains modes de charge nécessitent d’enfoncer et de maintenir un bouton pendant trois (3) à cinq (5) secondes pour les activer. Ces modes « Appuyer et maintenir » sont des modes de charge avancés qui requièrent toute votre attention avant de les sélectionner.
- Page 16 Mode 6 V. [Appuyez et maintenez enfoncé pendant 3 secondes] Le mode 6V est conçu uniquement pour les batteries au plomb-acide de 6 V, comme les batteries à cellule humide, à cellule à gel, humides améliorées, sans entretien, et les batteries au calcium.
- Page 17 Connexion à la batterie. Ne connectez pas la prise de courant AC jusqu’à ce que toutes les autres connections soient faites. Identifiez la bonne polarité des bornes de la batterie sur la batterie. Ne connectez pas le carburateur, les conduites de carburant, ou bien des parties fines en métal. Les instructions ci-dessous sont pour une batterie avec masse négative (cas le plus courant). Si votre véhicule dispose d’une masse positive (cas très rare) suivez les instructions en sens inverse.
- Page 18 Le temps de charge d’une batterie normalement déchargée est basé sur une profondeur de décharge de 50 %. La température influencera 12.0 12.0 également le temps de chargement. Le GENIUS5 dispose d’une compensation thermique qui ajuste automatiquement les profiles de chargement pour 15.0 15.0 maximiser la performance.
- Page 19 Comprendre les LEDs de chargement. Explication DEL rouge La DEL indiquant 25 % de charge clignote lentement, lorsque la batterie est à moins de 25 % de la charge complète. Lorsque indiquant 25 % la batterie est chargée à 25 %, la DEL de charge est rouge est constante. de charge DEL rouge La DEL indiquant 50 % de charge clignote lentement, lorsque la batterie est à...
- Page 20 1.) Bouton du mode Poussez pour faire défiler les modes de charge. 6.) Mode Veille S’allume lorsque le chargeur est en mode Veille, le chargeur ne charge pas ou ne fournit aucune alimentation à la batterie. 2.) DEL d’erreur de surtension DEL rouge et constante; la tension de la 7.) DEL du mode de Réparation Lorsque cette option est sélectionnée, une batterie dépasse la tension de protection.
- Page 21 Spécifications Techniques Tension d’entrée AC: 120-240, 50-60Hz Tension de travail AC: 120-240, 50-60Hz Courant de sortie : 75 W Max Tension de chargement: Divers Courant de chargement: 5A (12 V), 5A (6 V) Détection de tension basse: 1V (12V), 1V (6V) Courant de fuite: <0.5mA Température ambiante: -20°C to +40°C...
- Page 22 LES GARANTIES DÉCRITES ICI REMPLACENT TOUTE AUTRE GARANTIE EXPRESSE, IMPLICITE, STATUTAIRE OU AUTRE, COMPRENANT SANS LIMITATION LES GARANTIES IMPLICITES DE VALEUR COMMERCIALE ET D’ADAPTATION À UNE FIN PARTICULIÈRE, ET CELLES DÉCOULANT D’ACTIVITÉS COMMERCIALES, DE NÉGOCE OU D’UTILISATION. DANS LE CAS OU UNE LOI EN VIGUEUR IMPOSERAIT DES GARANTIES, CONDITIONS OU OBLIGATIONS NE POUVANT ÊTRE EXCLUES OU MODIFIÉES, CE PARAGRAPHE S’APPLIQUERA DANS LA LIMITE PERMISE PAR CES LOIS.
- Page 23 GENIUS5 Guía de usuario y garantía PELIGRO ASEGÚRESE DE QUE LEE Y ENTIENDE TODA LA INFORMACIÓN DE SEGURIDAD ANTES DE USAR Español ESTE PRODUCTO. El incumplimiento de estas instrucciones de seguridad podría resultar en DESCARGA ELÉCTRICA, EXPLOSIÓN o INCENDIO, que podrían causar LESIONES GRAVES, MUERTE o DAÑOS MATERIALES.
- Page 24 Acerca de GENIUS5. El NOCO GENIUS5 representa algunas de las tecnologías más innovadoras y avanzadas del mercado, lo que hace que cada carga sea simple y fácil. Es posiblemente el cargador más seguro y eficiente que jamás utilizará. El GENIUS5 está diseñado para cargar todo tipo de baterías de plomo-ácido de 6 V y 12 V, incluyendo litio (LiFePO4), húmeda (inundada), gel, MF (sin mantenimiento), CA (calcio), EFB (batería inundada mejorada), y baterías AGM (alfombrilla de absorción de...
- Page 25 Tales emisiones del producto pueden afectar al funcionamiento de otros aparatos electrónicos y hacer que funcionen incorrectamente. Modelos: GENIUS5. Este dispositivo cumple con el artículo 15 de las normas de la Comisión Federal de Comunicaciones (FCC). La operación está...
- Page 26 Modos de carga. El GENIUS5 dispone de siete (7) modos: modo de espera, 12 V, 12 V AGM, 12 V LITIO, 6 V, REPARACIÓN y FORCE. Para algunos modos de carga se debe presionar y mantener durante tres (3) a cinco (5) segundos para acceder al modo. Estos modos de “presionar y mantener presionado” son modos de carga avanzados que requieren toda su atención antes de seleccionarlos.
- Page 27 Uso de 6 V [Mantener presionado durante 3 segundos] El modo de carga de 6 V está diseñado solo para baterías de ácido-plomo de 6 voltios, como las baterías de celda húmeda, de celda de gel, electrolito líquido avanzado, sin mantenimiento y de calcio.
- Page 28 Conectar la batería No conecte el cable de alimentación de corriente alterna hasta que haya hecho el resto de las conexiones. Averigüe la polaridad correcta de los terminales en la batería. No establezca ninguna conexión con el carburador, las mangueras de combustible o placas delgadas de metal. Las siguientes instrucciones son para un sistema de tierra negativo (el más común). Si su vehículo es un sistema de tierra positivo (muy infrecuente), siga las instrucciones en orden inverso.
- Page 29 El tiempo para cargar una batería descargada con normalidad está basado en una DOD del 50 %. 12.0 12.0 La temperatura también afectará a los tiempos de carga. El GENIUS5 cuenta con compensación térmica que ajusta automáticamente los perfiles de carga 15.0 15.0 para maximizar el rendimiento de carga.
- Page 30 Significado de los ledes de carga. Explicación El LED de carga del 25 % parpadeará lentamente entre “on” (encendido) y “off” (apagado), cuando la batería esté cargada por 25 % LED rojo debajo del 25 %. Cuando la batería esté cargada al 25 %, el LED rojo de carga permanecerá fijo. El LED de carga del 50 % parpadeará...
- Page 31 1.) Botón de modo Presionar para recorrer los modos de carga. 6.) LED de espera Se ilumina cuando el cargador se encuentra en modo de espera, el cargador no se está cargando ni proporciona energía a la batería. 2.) LED de error de sobretensión Se ilumina en rojo constante; el voltaje de la batería se encuentra por encima del voltaje de protección.
- Page 32 Especificaciones técnicas Voltaje de entrada CA: 120-240 VAC, 50-60Hz Voltaje normal de trabajo CA: 120-240 VAC, 50-60Hz Potencia de salida: 75 W Max Voltaje de carga: Vario Corriente de carga: 5A (12 V), 5A (6 V) Detección de bajo voltaje: 1V (12V), 1V (6V) Corriente de carga: <0.5mA Temperatura ambiente:...
- Page 33 3 años sin complicaciones The NOCO Company (“NOCO”) garantiza que este producto (el “Producto”) está libre de defectos de materiales y mano de obra por un periodo de Tres (3) años desde la fecha de compra (el “Periodo de garantía”). En el caso de los defectos que se comuniquen durante el Periodo de garantía, NOCO, según su criterio y en función del análisis del departamento de soporte técnico de NOCO, reparará...
- Page 34 CONDICIONES DE LA GARANTÍA SIN COMPLICACIONES Estas condiciones solamente se aplican a los Productos bajo el Periodo de Garantía. La garantía sin complicaciones es nula por el tiempo transcurrido desde la fecha de compra (tiempo transcurrido desde la fecha del número de serie, si no hay prueba de compra) o por las condiciones enumeradas anteriormente en este documento. Devuelva el Producto con la documentación apropiada.
- Page 35 For more information and support visit: www.no.co/support...
- Page 36 GENIUS5.07012021A...
