MANUEL D'INSTALLATION
• Veuillez lire ce manuel d'instructions avant installer le produit.
• Conformément aux standards nationaux sur le câblage, l'installation ne doit
être effectuée que par du personnel autorisé.
• Après l'avoir lu, veuillez conserver ce manuel d'installation pour référence
ultérieure.

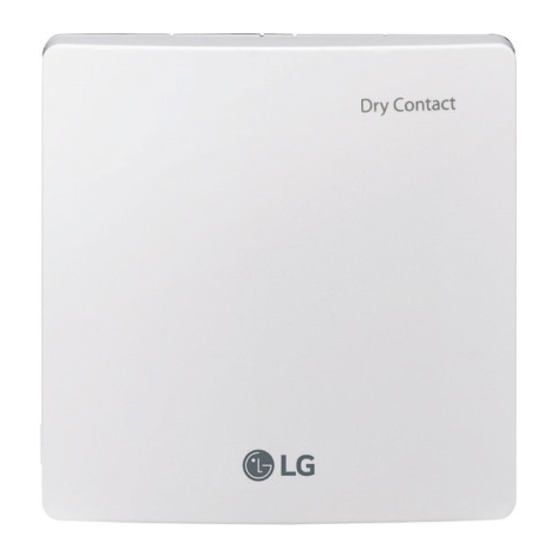

TYPE : contact sec simple
MODÈLE : PDRYCB000
www.lg.com
Publicité
Table des Matières
Manuels Connexes pour LG V-net PDRYCB000
Sommaire des Matières pour LG V-net PDRYCB000
- Page 1 • Veuillez lire ce manuel d’instructions avant installer le produit. • Conformément aux standards nationaux sur le câblage, l’installation ne doit être effectuée que par du personnel autorisé. • Après l’avoir lu, veuillez conserver ce manuel d’installation pour référence ultérieure. TYPE : contact sec simple MODÈLE : PDRYCB000 www.lg.com...
-
Page 2: Table Des Matières
Manuel d'installation du module de contact sec TABLE DES MATIÈRES Consignes de sécurité ............3~5 Présentation ................6 Description des composants ..........8 PDRYCB000 (carte à circuit imprimé + boîtier)........8 Accessoires ....................9 Installation ....................10 Guide d'installation ............... 12 Étape 1 ....................12 Étape 2 ....................13 Guide de l'administrateur ............ -
Page 3: Consignes De Sécurité
Consignes de sécurité Consignes de sécurité Respectez les instructions suivantes pour éviter de vous blesser, de blesser des tiers ou d'endommager le matériel. n Le non-respect des instructions peut entraîner un fonctionnement incorrect et provoquer des blessures ou ou une détérioration. La gravité est classée en fonction des indications suivantes. AVERTISSEMENT Ce symbole indique un danger de mort ou de blessure grave. -
Page 4: Au Cours De L'utilisation
Consignes de sécurité N'installez pas le produit à N'installez pas le produit Ne placez pas le produit à un endroit exposé à la pluie. dans un endroit humide. proximité d'un feu. • Cela pourrait entraîner une • Cela pourrait entraîner une •... - Page 5 Consignes de sécurité Ne renversez pas d'eau à En cas d'immersion du produit dans Ne laissez pas les enfants et l'intérieur du produit. l'eau, adressez-vous systématiquement les personnes âgées utiliser au service après-vente ou au le produit sans la présence prestataire de services d'installation.
-
Page 6: Présentation
Présentation Présentation Le contact sec LG est une solution de contrôle automatique des systèmes de climatisation au gré du propriétaire. En termes simples, il s'agit d'un commutateur qui permet d'allumer/éteindre l'unité à partir d'un signal de source externe comme une serrure à clé ou un commutateur de porte ou de fenêtre, spécialement utilisé dans des chambres d'hôtel. - Page 7 Présentation Connecteur d'alimentation Connecteur de la carte à circuit imprimé de l'unité intérieure Connecteur du contrôleur du contact sec Manuel d'installation 7...
-
Page 8: Description Des Composants
Description des composants Part Description PDRYCB000 (carte à circuit imprimé + boîtier) Face avant Face arrière Boîtier métallique (avant) Boîtier métallique (arrière) Joint en caoutchouc PCBA Côté Feuille isolante CN-POWER : connecteur CN-CC : connecteur de la carte à circuit imprimé de l'unité intérieure CN_DRY (L) : connecteur du contrôleur du contact sec CN_DRY (SIG) : connecteur du contrôleur du contact sec CN_DRY (ERROR CHECK) : connecteur de l'indicateur d'erreur... -
Page 9: Accessoires
Description des composants Accessoires Câble x1 (pour le contrôleur central) Carte à circuit imprimé de connexion (6871A30056A) * Pour le contrôleur central Câble x1 (pour le raccordement (pour l'installation, x4) de l'unité intérieure) Attache *Remarque (pour l'installation, x4) • Ces câbles servent à raccorder le contact sec à l'unité... -
Page 10: Description Des Composants
Description des composants Installation 1) Dévissez et enlevez les deux vis qui maintiennent le boîtier. 2) Retirez le boîtier métallique avant en appuyant sur les points indiqués. 3) Positionnez le boîtier arrière dans la direction (gauche ou droite) du connecteur. 4) Retirez les quatre vis de fixation des fils. - Page 11 Description des composants 6) Coupez les barrettes du boîtier arrière (l'un ou l'autre côté) en fonction de la taille et de la direction du connecteur. 7) Reliez les fils de raccordement conformément aux instructions. Lorsque vous reliez les connecteurs CN-POWER et CN_DRY (L) au câble d'alimentation dans la plaque de bornes, veillez à introduire les fils dans l'orifice carré...
-
Page 12: Étape 1
CONTACT SEC Carte à circuit imprimé de l'unité intérieure CN-CC CN-CC 220 V CA - Raccordement du contact sec et du contrôleur central LG en cas de modèles à constante unique. CONTACT SEC Carte à circuit imprimé de l'unité intérieure CN-CC 220 V CA PI485 : à... -
Page 13: Étape 2
- Application de la source d'alimentation via la carte à circuit imprimé Indicateur de fonctionnement Indicateur d'erreur Contrôleur du contact sec LG ne fournit pas cette partie. 4 3 2 1 RLY1 RLY2 CN-CC 220 V CA ENTRÉE... -
Page 14: Guide De L'administrateur
Guide de l'administrateur Guide de l'administrateur * Fonction Vous avez le choix entre allumer l'unité directement ou pas à partir de la source externe. Ce choix peut être effectué en appuyant sur la touche D'ANNULATION de la télécommande sans fil trois fois dans les trois minutes suivant la réinitialisation de l'unité en orientant la télécommande vers l'unité. - Page 15 ر ي د م ل ا ل ي ل د ة ف ي ظ و ل ا CANCEL AUTO CLEAN ة ر ش ا ب م ي ج ر ا خ ل ا ر د ص م ل ا ن م...
