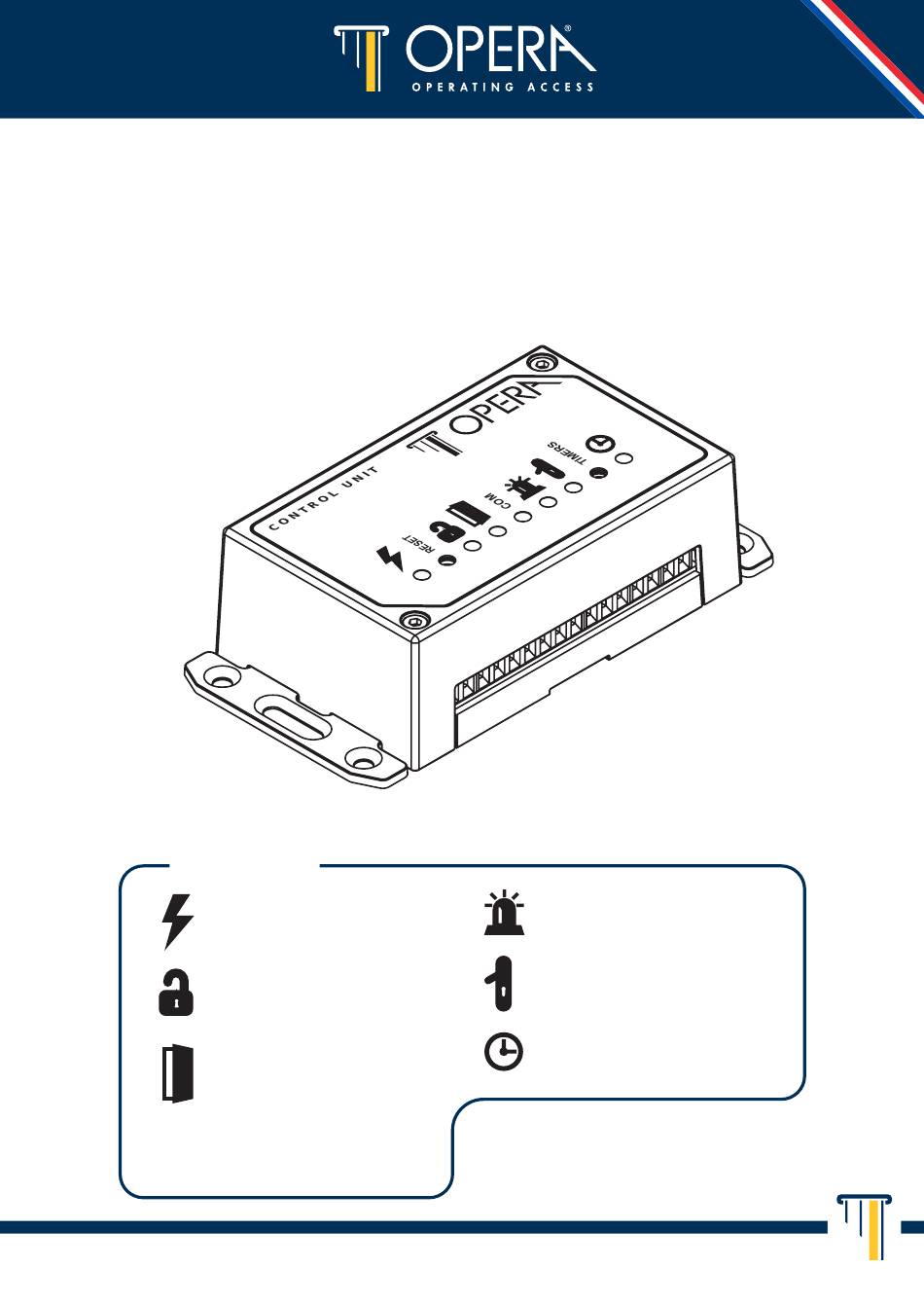

- Page 1 CONTROL UNIT INSTRUCTIONS D’INSTALLATION Art. 54610A Led d'état Alimentation Alarme/Panne Commande Déblocage serrure d'overture Réglage des Capteur de temporisations porte fermée Comunication Touche TIMERS TIMERS sur port série Touche RESET RESET...
- Page 2 Centrale pour la gestion de porte individuelle temporisée et/ou verrouillée par des électro-aimants de sécurité, des électroverrous, des gâches électriques et des inter-blocages pour automatismes pour portes et portails. Compatible avec les produits OPERA suivants : › Électro-aimants de sécurité série SAFETY (art. 12800M, 13100, 13400M, 13500M, 13700, 14000, série 142)
- Page 3 CENTRALE ÉLECTRONIQUE POUR LA GESTION DE SERRURES ÉLECTRIQUES › Boîtier en ABS prédisposé pour �xation au mur, à l’ i ntérieur du boîtier électrique ou sur barre DIN35 grâce au kit de montage fourni. › Électronique de commande à microprocesseur. ›...
- Page 4 INSTALLATION Faire attention à ne pas endommager les câbles lors de l’installation. Il est conseillé d’utiliser une visseuse manuelle (pas une boulonneuse). NON ADAPTE A L’EXPOSITION DIRECTE AUX AGENTS ATMOSPHÉRIQUES Montage sur barre DIN Kit de montage pour barre DIN fournie BARRE DIN35...
- Page 5 Montage au mur Vis et chevilles non incluses. Vis M3 a tête fraisée conseillées (fori Ø3,5 mm) Montage dans le boîtier Si nécessaire casser les ailettes de �xation en les pilant vers l'arrière. CASSER ATTENTION: la rupture des ailettes de �xation est irréversible.
- Page 6 REGLAGE DES TEMPORISATIONS Effectuer les opérations suivantes avec la centrale installée et alimentée. (1) Maintenir appuyée la touche Timers sur le couvercle de la centrale pendant 5 sec. La relâcher lorsque la LED bleue s'allume. (2) Lorsque la LED bleue s’ é teint, les couleurs vert, rouge, jaune, magenta et blanc s’...
- Page 7 INTER-BLOCAGE Il est possible de con�gurer plusieurs centrales CONTROL UNIT en inter-blocage, par exemple pour lier l’ o uverture d’ u ne serrure à la fermeture des autres. ATTENTION Pour accéder aux bornes, il est nécessaire de retirer le couvercle en dévissant les vis Torx présentes sur les deux angles opposés.
- Page 8 RACCORDEMENTS ET CONFIGURATIONS ATTENTION Sorties Pour avoir accèsauxbornes, il est SORTIE nécessaire de retirer le couvercle SERRURE endévissantlesvisTorxprésentes SORTIE sur les deux angles opposés. ALARME N.O. ETAT Entrées COM. SERRURE N.F. Entrées URGENCE RESET ALARMES INTER-BLOCAGE POSITION BLOCAGE PORTE POSITION PORTE VERROU SERIE...
- Page 9 Entrées Sorties Inter-blocage Inter-blocage serrures Relais de piussance 5A (N.O./N.C. Sortie serrure Position porte Capteur de fermeture porte con�gurable avec Jumper approprié) (N.F. avec verrou fermé) Sortie Relais de piussance 1A (N.O./N.C. alarme/ Position Pêne Contact d'état du verrou con�gurable avec Jumper approprié) urgence demi-tour (N.F.
- Page 10 RACCORDEMENT AUX VOYANTS LUMINEUX (ART. 55010,55030) Lumière Art. 55010 N.O. COM. N.F. ALIMENTATION NON POLARISÉE Art. 55030 Urgence Réinitialisation Blocage Ouverture 12-30 Vdc 12-18 Vac alarmes Commandes auxiliaires...
- Page 11 RACCORDEMENT AUX PORTES AUTOMATIQUES ET/OU PORTAILS ETAT PORTE Contact N.F. avec porte fermée Serratura contatti N.A. CENTRALE D’AUTOMATISATION AUTOMATISATION ALIMENTATION ATTENTION NON POLARISÉE Pour les raccordements de l’automatisation utilisée, se référer au manuel corre- Urgence Réinitialisation Blocage Ouverture 12-30 Vdc 12-18 Vac spondant.
- Page 12 RACCORDEMENT AUX ELECTROVERROUS SERIE QUADRA Art. 206-216 Art. 208-218 Blanc Blanc Blanc bande jaune ETAT PORTE Noir bande jaune Contact N.F. avec porte Orange (COM) fermée Marron (N.F.) ELECTROVERROU SERIE QUADRA Urgence Réinitialisation 12-30 Vdc Blocage Ouverture alarmes Commandes auxiliaires...
- Page 13 RACCORDEMENT AUX ELECTRO-AIMANTS SERIE SAFETY ETAT PORTE Contact N.F. avec porte fermée N.F. COM. N.O. ELECTRO-AIMANT SERIE SAFETY ATTENTION Véri�er la tension d'alimentation de l’électro-aimant utilisé dans le Urgence Réinitialisation 12-30 Vdc Blocage Ouverture manuel correspondant. alarmes Commandes auxiliaires...
- Page 14 RACCORDEMENT AUX GACHES ELECTRIQUES SERIE OMNIA Gâche N.O. Gâche N.F. ETAT PORTE Contact N.F. avec porte fermée ATTENTION Véri�er la tension d'alimentation de la gache utilisé dans le GACHE ELECTRIQUE Urgence Réinitialisation 12-30 Vdc manuel correspondant. Blocage Ouverture SERIE OMNIA alarmes Commandes auxiliaires...
- Page 15 RACCORDEMENT AUX ÉLECTROVERROUS SÉRIE GATE BOLT ETAT PORTE Contact N.F. avec porte fermée Marron Vert Jaune Blanc Noir Rouge CONNECTEUR ELECTROVERROU SERIE GATE BOLT Urgence Réinitialisation 12-30 Vdc Blocage Ouverture alarmes Commandes auxiliaires...
- Page 16 à la terre est correcte en cas de raccordement au réseau électrique. Il est conseillé d’ é liminer les emballages dans les conteneurs prévus à cet effet. USER MANUAL RoHS OPERA s.r.l. Via Portogallo, 43 41122 Modena (MO) - Italy www.opera-italy.com info@opera-access.it...
