Liens rapides
2 personnes
Outils nécessaires
N°17
1
Prise de mesure
B
5cm à 10cm du support de bras.
=

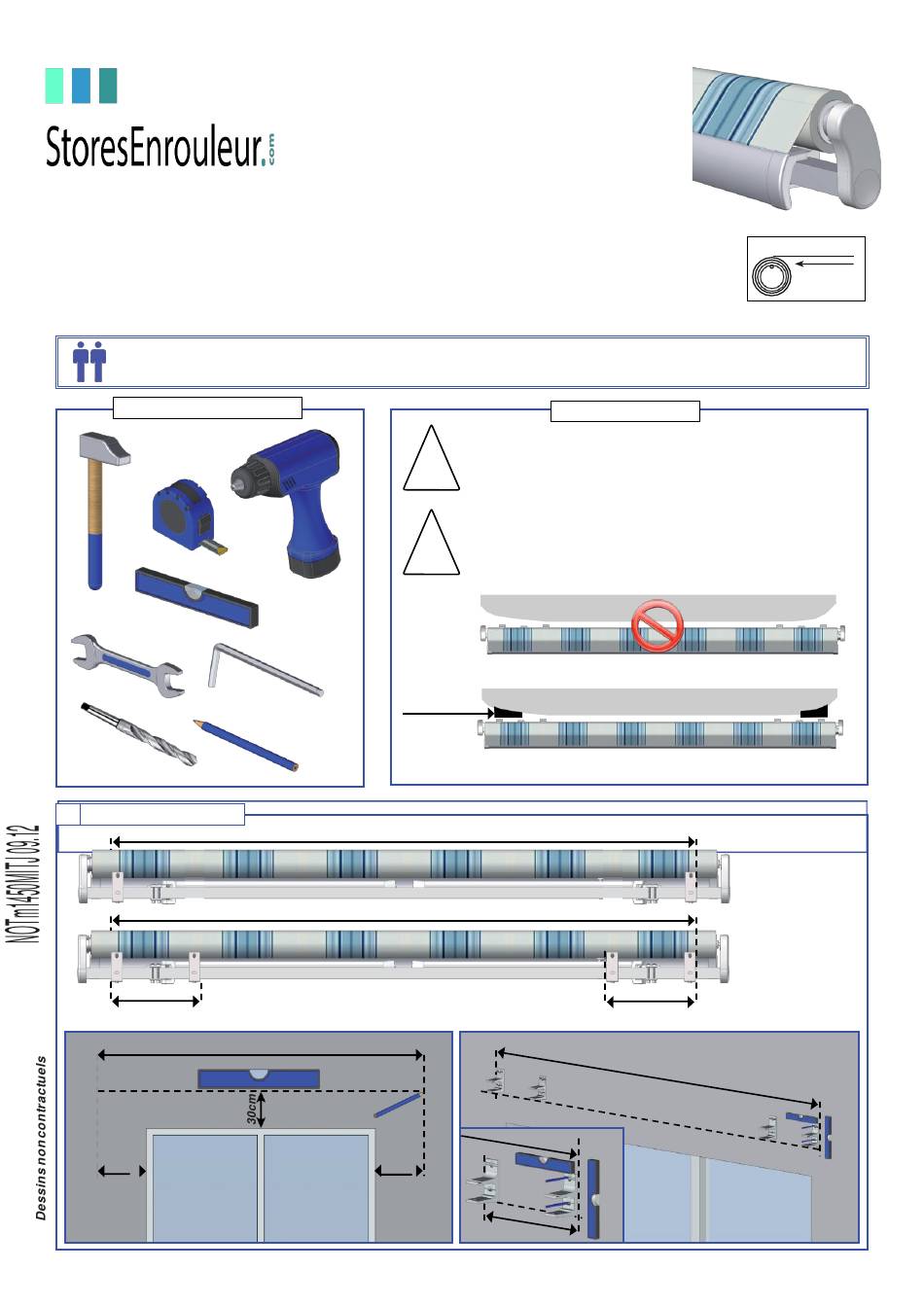

Notice de pose
MONOBLOC 1450
PREPARATION DE LA POSE
!
!
N°3
N°4
N°5
Cale de
N°6
support
POSE MURALE
A
A
A
=
IMPERATIFS
ne jamais ouvrir le store avant la fixa-
ATTENTION,
tion complète.
Votre sécurité en dépend.
AVANT DE DEBUTER LA POSE,
votre mur. Dans le cas d'un mur creux ou bombé,
effectuer un calage des supports afin de les aligner
correctement.
MUR
STORE
B
5cm à 10cm du support de bras.
A
A
B
Sens d'enroulement
vérifier la planéité de
MUR
STORE
Dimension :
4x3m
Dimension :
5x3m
6x3m
Publicité
Sommaire des Matières pour StoresEnrouleur MONOBLOC 1450
- Page 1 Notice de pose MONOBLOC 1450 Sens d’enroulement PREPARATION DE LA POSE 2 personnes Outils nécessaires IMPERATIFS ne jamais ouvrir le store avant la fixa- ATTENTION, tion complète. Votre sécurité en dépend. vérifier la planéité de AVANT DE DEBUTER LA POSE, votre mur.
- Page 2 Adapter la fixation à la nature du mur. Fixation avec des vis Ø10mm. Kit de vis, cheville et rondelle non fournis. Pose du store N°5 POSE PLAFOND Ø10x25 Fixation avec des vis Ø10mm. Kit de vis, cheville et rondelle non fournis. POSE PLAFOND : Ø10x30 Réaliser les mêmes opérations de...
- Page 3 MOTORISATION ATTENTION, L’installation doit être conforme à la norme NFC 15-100. Pour votre sécurité, avant toute opération d’installation et de branchement, assurez vous que le courant est bien coupé. INTERRUPTEUR Matériel nécessaire Boîte de dérivation étanche (IP54) Câble (A) 3G 1.5mm² (bleu, rouge, vert/jaune) Barrette de dérivation Câble (B) 3G 1.5mm²...
- Page 4 TELECOMMANDE Fixation du boitier : 4 vis Ø2.5mm. Avant toute installation, déterminer par rapport à l’emplacement de votre store : - L’endroit de fixation de votre automatisme, cet endroit doit permettre à l’automatisme de capter les signaux afin d’assurer un maximum de sensibilité de la commande.
- Page 5 Réglage l’inclinaison des bras. Réglage de Attention ne pas dévisser les vis entièrement. Soulager les bras d’une main. N°4 N°6 N°6 Desserrer les vis. Réglage inclinaison. Serrer les vis. Réglage des coudes de bras. Store ouvert de 50cm. - Desserrer la bague. (ne pas dévisser entièrement) - Au maillet taper sur la bague pour faire remonter l’axe du bras.
- Page 6 Information consommateur Conseils d’entretien de votre store banne Un store banne est soumis à de nombreuses contraintes : humidité, air salin, contrainte de poids, vent..Nous vous recommandons donc : de vérifier le serrage des vis et des fins de course moteur après installation, puis régulièrement : en début et fin de saison.
- Page 7 - 72h après réception dans nos locaux pour les moteurs et automatismes. - 72h pour expédition autres pièces détachées. (hors armature générale store et toile). - Les réexpéditions sont à la charge de storesenrouleur.com - Les produits seront expédiés à la charge du client et vous seront retournés gratuitement.
- Page 8 Vue éclatée Moteur à manœuvre Interrupteur Moteur électrique AUTOMOPRO de secours IM05 Références selon dimension. Repère Désignation 4x3m ; 5x3m 6x3m 1451 1451 Ensemble support de bras Support tube d’enroulement 1442 1442 Bouchon support tube d’enroulement EB1442P EB1442P CU16P CU16P Entretoise EOI170 EOI178...
