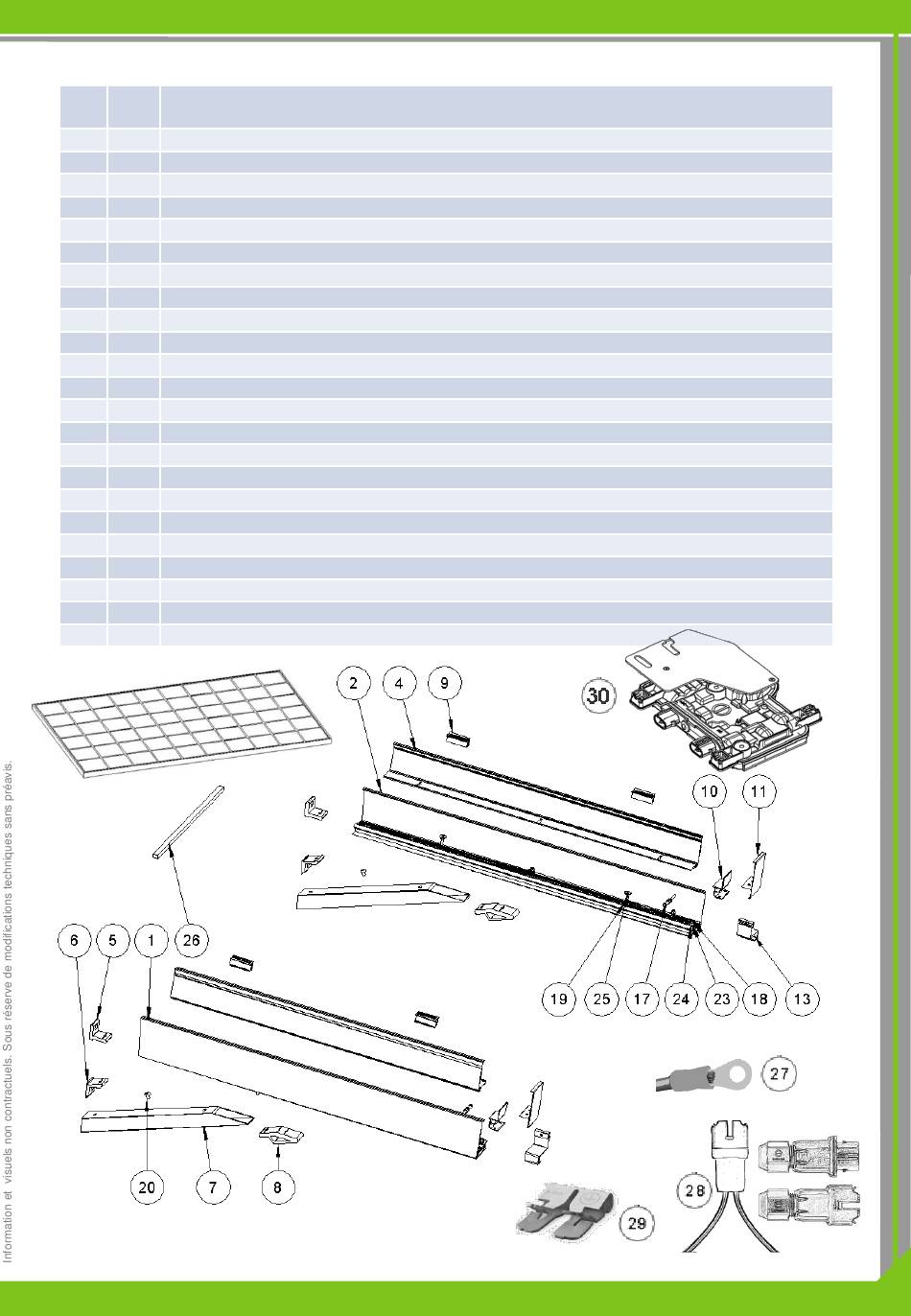

Notice de montage WATT & HOME « Mon électricité solaire - Umbra solar »
Ref 1010051 : UMBRA SOLAR KIT DE BASE
Ref
Qté Désignation
1
1
Support module gauche
2
1
Support module droit
4
2
Support de bridage module
5
2
Fixation murale supérieure
6
2
Fixation murale inférieure
7
2
Bras renfort
8
2
Support bras de renfort
9
4
Cale serre panneau
10
2
Fixation tôle de protection avant
11
2
Pièce d'obturation simple
13
2
Pièce de blocage module
17
2
Vis H M6x70
18
10 Vis H M6x16
19
5
Vis H M6x30
20
8
Vis tête bombée Hexagonale creux TBHc M8x12
23
19 Ecrou H M6
24
17 Rondelle plate Ø6
25
7
Rondelle plate Ø6 large
26
1
Bande de mousse adhésive
27
1
Câble de terre avec cosses (pour liaison entre le panneau et la structure)
28
1
Câble AC équipé de connecteurs rapides Mâle et Femelle
29
1
Clip de mise à la terre des panneaux
30
1
Micro onduleur IQ
