KWL-WSU
Art.-Nr. 00856.002
WSUP
Art.-Nr. 09990.001
Type KWL-WSU
KWL 230 Roto
KWL 250 ..
KWL 350 ..
KWL 650 ..
Type WSUP
KWL EC 200 Eco
KWL EC 300 Eco
KWL EC 500 Eco
Sicherheit
Sicherheit
A A C C H H T T U U N N G G : : Der Anschluss und die Montage elektri-
scher Geräte dürfen nur durch eine Elektrofachkraft
erfolgen. Die nationalen Vorschriften und die jeweils
gültigen Sicherheitsbestimmungen sind zu beachten.
Ungeachtet aufwendiger Schutzmaßnahmen können
außergewöhnliche starke Elektrofelder zur Störung der
mikroprozessorgesteuerten Schaltuhr führen. Eingriffe
und Veränderungen am Gerät führen zum Erlöschen
des Garantieanspruches.
D
GB
F
1. Bestimmungsgemäße Verwendung
Die Schaltuhr ist geeignet zum Einbau in eine Unterputzdose in trockenen Räumen.
Sie verfügt über ein Wochenprogramm und übernimmt die Steuerung des Absenkbetriebes.
Betriebsart WSUP:
Betriebsart KWL-WSU:
*Bei Aus (OFF) entspricht die Anzeige nicht der aktuellen Leistungsstufe. Im Bedienelement wird immer die
Leistungsstufe angezeigt, die nach dem Absenkbetrieb wieder aktiviert wird.
Version
Der Absenkbetrieb kann komfortabel im normalen "Standard Programm" der Uhr festgelegt werden.
ab Vers. 001
alle
2. Funktionen
ab Vers. 001
ab Vers. 001
Tagesübersicht
Version
der programmierten
Schaltzeiten 5 = Freitag
ab Vers. 001
ab Vers. 001
ab Vers. 001
Betriebsart
Ein =
, Aus =
Betriebsspannung OK
Sobald die Betriebs-
spannung angeschlos-
sen ist, blinken zwei
Punkte.
Gangreservebetrieb
Wenn die Gangreserve
in Betrieb ist, blinken
drei Punkte.
Ein (ON)
= Wechselkontakt kann frei verwendet werden (s. Seite 7)
Aus (OFF) = Wechselkontakt kann frei verwendet werden (s. Seite 7)
Ein (ON)
= Normalbetrieb (Steuerung über Bedienelement, Bedienelement ON)
Das KWL-Gerät wird in der am Bedienelement aktivierten Leistungsstufe betrieben.
Bei zweistufigen KWL-Betrieb erfolgt die Umschaltung in die hohe Leistungsstufe.
Aus (OFF)* = Absenkbetrieb (Steuerung über KWL-WSU, Bedienelement OFF)
KWL wird in der kleinsten Leistungsstufe betrieben.
Auswählen
Reset
Auto, Prog.
Abbruch der Eingabe
309 806_03

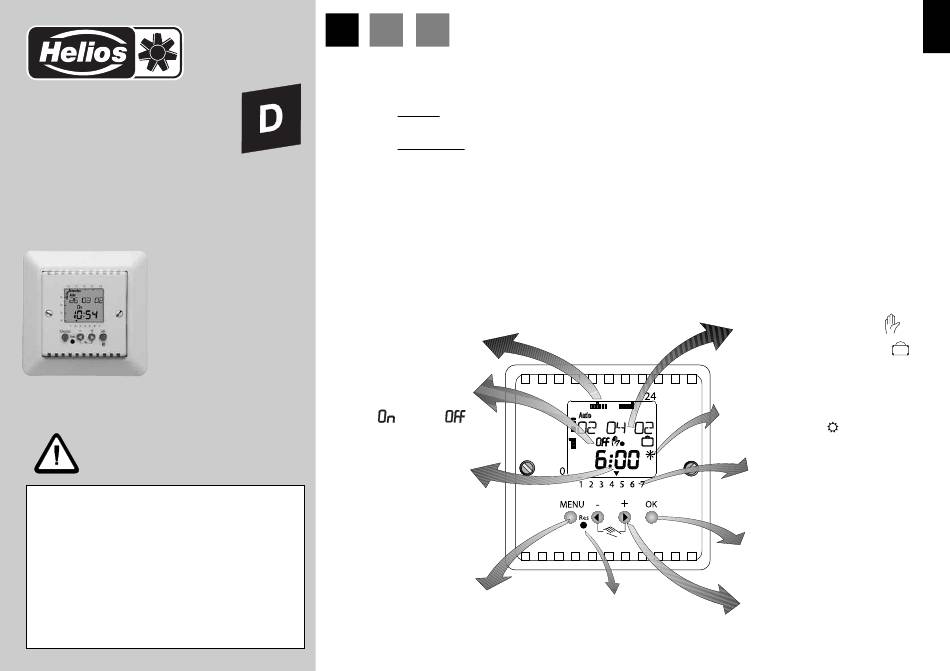

Anzeige Sonderfunktionen:
G
Permanent EIN/AUS
Ferienprogramm aktiv
Anzeige nur, wenn
Sommer-/Winterzeitum-
schaltung aktiviert ist
Sommerzeit
@
Winterzeit
Aktuelle Wochentage
1 = Montag, 2 = Dienstag,...
Entscheidung Ja, Bestätigen
der Auswahl oder
Programmierung
Entscheidung Nein, weiter
