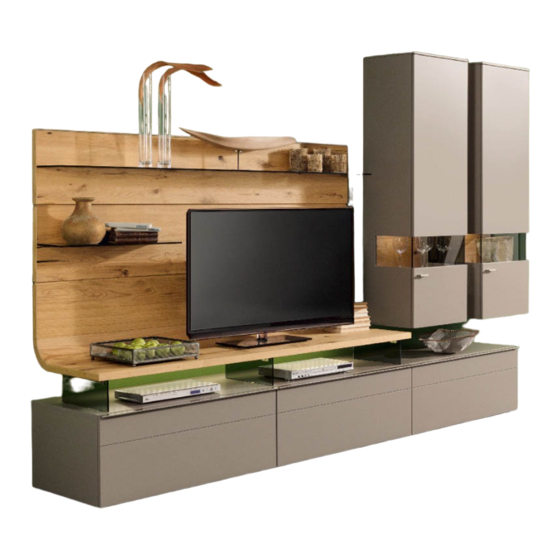

MONTAGE GÉNÉRAL & SALLE A MANGER
FELINO
AVEC RE5247
ILLUSTRATION 1, Beispielwände FE3 und FE1
VEUILLEZ NOTER !
ATTENTION ! Monter les éléments suspendus exactement comme indiqué ! Fixer tous les
éléments susceptibles de basculer à l'aide des dispositifs anti-basculement fournis !
ILLUSTRATION 2, Kippsicherungen montieren!
Vis à tête ronde
4x17
Vis à tête cylindrique
5,5x70
Enfoncer les patins de mise
à niveau dans les trous
prévus à cet effet et aligner
les meubles.
MONTAGE GÉNÉRAL & SALLE A MANGER FELINO
Cheville
Ø 8mm
+/-
Personnel qualifié
Pour toutes les armoires en U 5-8 UH,
une équerre de fixation avec un pivot mé-
tallique est montée en tant que sécurité
anti-basculement. On utilise pour cela
une vis à tête fraisée 5x60mm et une che-
ville en plastique de 8mm de diamètre.
En cas de montage incliné uniquement,
la plaque de recouvrement de 12mm re-
couvre la ferrure.
1
Publicité
Manuels Connexes pour GWINNER FELINO
Sommaire des Matières pour GWINNER FELINO
- Page 1 12mm re- Cheville couvre la ferrure. Ø 8mm Vis à tête cylindrique 5,5x70 Enfoncer les patins de mise à niveau dans les trous prévus à cet effet et aligner les meubles. MONTAGE GÉNÉRAL & SALLE A MANGER FELINO...
- Page 2 ! Les chevilles fournies sont adaptées aux supports suivants : Béton, briques pleines, briques perforées, briques creuses. Si le support est différent, le matériel de fixation doit être sélectionné en conséquence. MONTAGE GÉNÉRAL & SALLE A MANGER FELINO...
- Page 3 8mm et des vis „Pan-head „ 5x70mm (illustration 4, centre du trou = bord supérieur du caisson, moins 49 mm) ILLUSTRATION 6 Montage de la sécurité anti-basculement voir illustration 2 Montage du panneau de recouvrement voir illustration 3 MONTAGE GÉNÉRAL & SALLE A MANGER FELINO...
- Page 4 Ajustement des armoires suspendues – Attention ! Contrôler par dessus que toutes les vis d‘ajustement supérieure fixations sont bien accrochées dans leur rail. = réglage de la profondeur vis d‘ajustement inférieure = réglage de la hauteur MONTAGE GÉNÉRAL & SALLE A MANGER FELINO...
- Page 5 KU dans panneau mural inférieur à le logement ! La l‘aide du boulon M6, relier douille et/ou la les panneaux et serrer la vis ne doivent fixation ! pas dépasser ! MONTAGE GÉNÉRAL & SALLE A MANGER FELINO...
- Page 6 Visser les poignées avec la vis Seko 3,5 x 17 Visser les poignées avec 2 vis à tête 6 pièces pour une poignée de 130 cm, plate M4x25 + 2 douilles KU. 9 pièces pour une poignée de 195 cm MONTAGE GÉNÉRAL & SALLE A MANGER FELINO...
- Page 7 Dans le cas d‘un support différent, le matériau de fixation doit être sélectionné en conséquence. Nous déclinons toute responsabilité pour les dommages corporels et matériels en cas de montage non conforme aux consignes et/ou non professionnel ! MONTAGE GÉNÉRAL & SALLE A MANGER FELINO...
- Page 8 Réglage de la fente frontale avec aiment Ajuster la hauteur de la fente frontale en tournant l‘aimant à l‘aide d‘un tournevis (pour les grandes portes de vitrines + clapets de la partie inférieure) MONTAGE GÉNÉRAL & SALLE A MANGER FELINO...
- Page 9 Unité de hauteur de FELINO, meubles suspendus avec partie inférieure 1,5 Un. Ht Dimensions de perçage / d‘encastrement des meubles suspendus Unité de hauteur ( 1Un. Ht = 176 mm) 4R= 704 4R= 704 4R= 704 1643 1643 1643 4R= 704...
- Page 10 Unité de hauteur de FELINO, meubles suspendus avec partie inférieure 2,3 Un. Ht Dimensions de perçage / d‘encastrement des meubles suspendus Unité de hauteur ( 1Un. Ht = 176 mm) 4R= 704 4R= 704 4R= 704 1775 1643 1775 4R= 704...
- Page 11 énergétique „F“. Prise de courant bauseitige Steckdose Tester l‘éclairage ! Si nécessaire, vérifier les connecteurs. Enfoncer complètement la prise. Test lighting! If necessary, check plug connections. Press plug in all the way. MONTAGE GÉNÉRAL & SALLE A MANGER FELINO...
- Page 12 EVG-LED, 10fach-Verteiler, 12V-DC (weißes Stecksystem), 30Watt, 230V 5m, avec interrupteur manuel et fiche plaque européenne „LEVG30“ L. 5m, mit Handschalter und Euro-Flachstecker "LEVG30" L=1m L=3,85m L=0,15m Tester l‘éclairage ! Si nécessaire, vérifier les connecteurs. Enfoncer complètement la prise. MONTAGE GÉNÉRAL & SALLE A MANGER FELINO...
