949 Avenue Saint Just
77000 VAUX LE PENIL
www.panol.fr

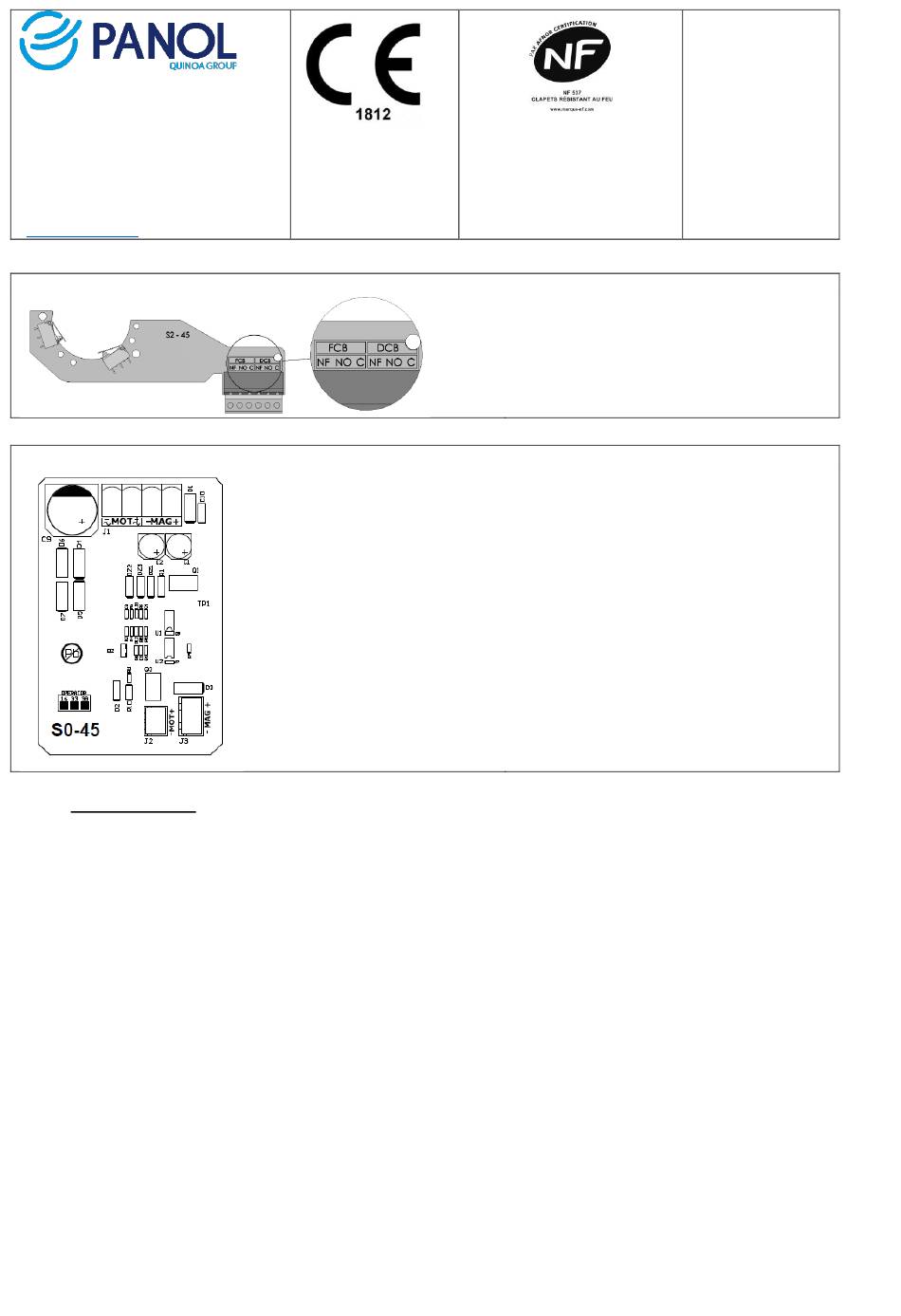

Raccordement de l'option FDCB
Raccordement des options Bobines et Moteurs
•
Avertissement :
La tension fournie par l'alimentation (Uc) doit respecter les normes NF EN 15650:2010 section C.3.1 et NF S 61-937-5:2012 section 10
relative à la tension nominale (Un):
- la tension fournie doit être comprise entre -10% et +15% de la tension nominale (EN15650: 2010 section C.3.1) pour le moteur
- 0,85 Un < Uc < 1,2 Un (NF S 61-937-5:2012 section 10.2) pour la bobine à émission de courant
- 0 Un < Uc < 0,1 Un. (NF S 61-937-5:2012 section 10.3) pour la bobine à rupture de courant.
L'alimentation électrique doit être stabilisée. Les courants de Foucault et surtensions, bien que courtes, ne sont pas autorisées.
Rédacteur : AMA
Vérificateur : MEV
NF Clapets Coupe Feu et Volets de Désenfumage
Titulaire Nº 25
Organisme Certificateur
AFNOR Certification
11, rue Francis de Pressensé
93751 LA PLAINE ST DENIS CEDEX
Téléphone : +33 (0)1.41.62.80.00
Télécopie : +33 (0)1.49.17.90.00
Sites Internet : http://www.afnor.org
Email : certification@afnor.org
Raccorder les contacts NF (Normalement
Fermé) – NO (Normalement Ouvert) –
C (Commun) pour le DCB (Début de Course
Bipolaire) et le FCB (Fin de Course Bipolaire).
Raccorder les bornes MAG pour l'alimentation
de la bobine et les bornes MOT pour
l'alimentation du moteur
Notice technique
M42925_B
Cette marque atteste:
- De la conformité a la norme
NF S 61-937 (Parties 1 et 5
pour les capets) « systèmes
de Sécurité Incendie-
Dispositif actionnés de
Sécurté».
- De la conformité à l´arrèté
du 22 mars 2004 pour le
clessement de résistance au
feu
- Des valeurs des
carractéristiques annoncées
dans cette notice
24/06/2020
