1) Fixation de la poutre murale (poutre haute) :
Pour fixer la poutre murale, il faut suivre les étapes suivantes :

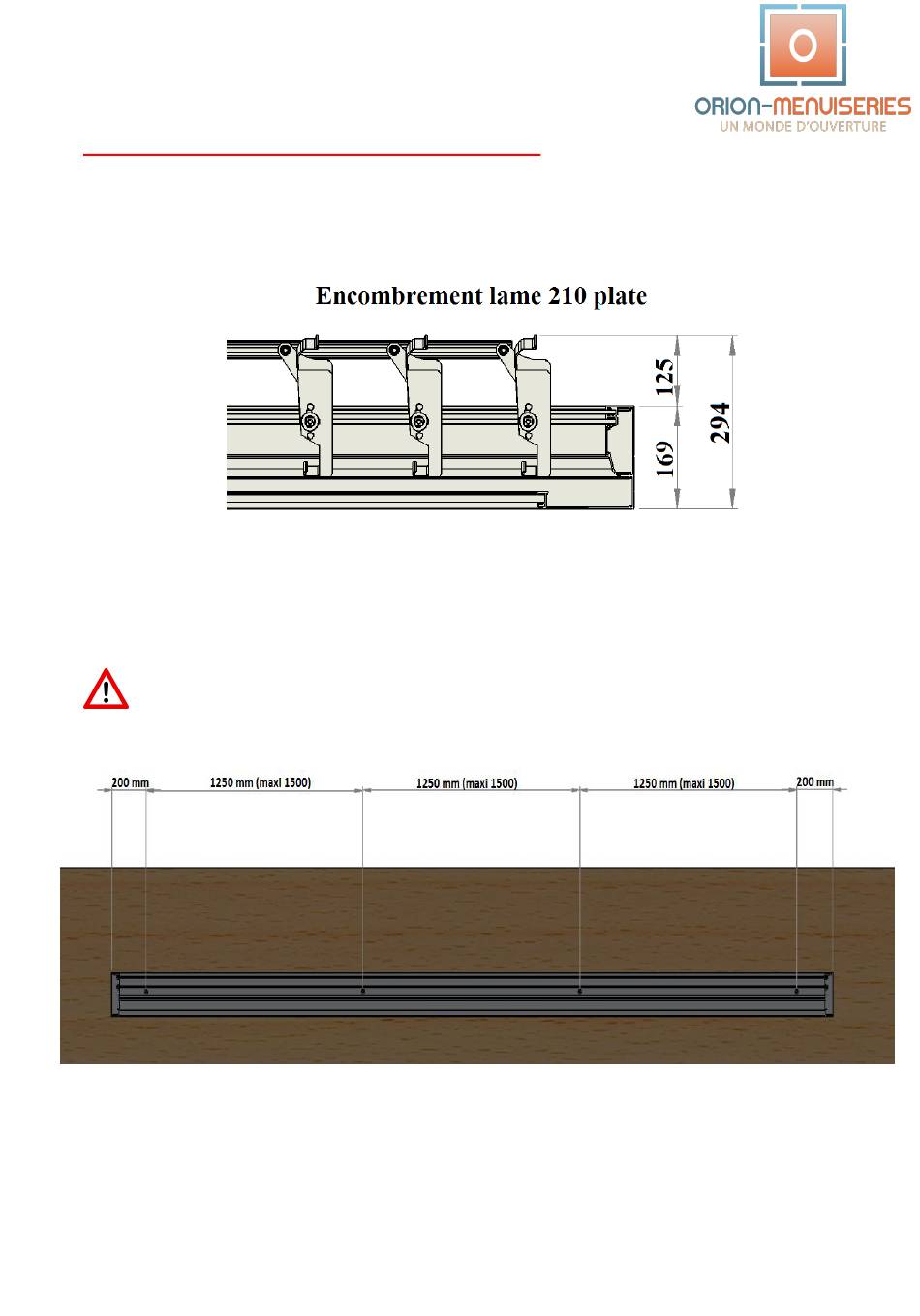

- Vérifier l'encombrement et respecter la pente de la structure selon la figure de la page N°4,
- Préparer des tiges filetées de D10mm et de longueur minium 250 mm,
- Tenir la poutre sur le mur comme présente la figure ci-après et tenir compte de la pente demandée.
-Si la poutre est positionnée au-dessus d'une menuiserie équipée de volet roulant, ne jamais
fixer la poutre en face du coffre.
- Percer les trous des tiges en tenant la poutre montée dans sa position et en respectant les distances entre
les trous des tiges,
- Enlever la poutre et Bien nettoyer les trous avant de mettre le produit chimique,
