COMMENT CHANGER LA CARTOUCHE ?
Manette
1 - Fermer les arrivées d'eau
2 - Ôter le cache
3 - Desserrer la manette
4 - Enlever la manette
5 - Dévisser l'enjoliveur
6 - Dévisser l'écrou
7 - Sortir la cartouche
8 - Insérer la nouvelle cartouche
9 - Visser modérement l'écrou
10 - Rermonter la manette et serrer la vis
11 - Emboîter le cache
12 - Ouvrir l'eau et vérifier le fonctionnement
ENTRETIEN
Pour conserver le produit propre et brillant, nous vous conseillons d'entretenir cette robinetterie avec une
eau savonneuse et un chiffon doux.
N'utilisez pas de détergent acide ou produit à récurer, de brosse ou d'éponge à surface grattante.
GARANTIE
De 10 ans contre tout vice de fabrication - De 1 an sur la cartouche et pièces d'usure.
En cas de litige, nous vous prions de nous rapporter la pièce défectueuse accompagnée du
ticket de caisse daté de votre revendeur.
Enjoliveur
Écrou
Cartouche
NOTICE D'INSTALLATION
SÉRIE DRAKAR

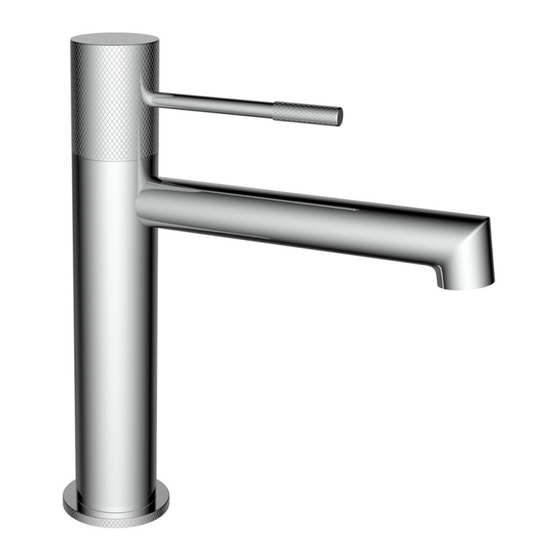

Mitigeur lavabo - lavabo haut
Réf. DARK11 - DARK11H
Rév. 6.03.2020
Publicité
Manuels Connexes pour O'DESIGN DRAKAR Serie
Sommaire des Matières pour O'DESIGN DRAKAR Serie
- Page 1 NOTICE D’INSTALLATION COMMENT CHANGER LA CARTOUCHE ? SÉRIE DRAKAR Mitigeur lavabo - lavabo haut Manette Réf. DARK11 - DARK11H Enjoliveur 1 - Fermer les arrivées d’eau 2 - Ôter le cache 3 - Desserrer la manette Écrou 4 - Enlever la manette 5 - Dévisser l’enjoliveur 6 - Dévisser l’écrou 7 - Sortir la cartouche...
- Page 2 VUE ÉCLATÉE INSTALLATION CONSEILS AVANT INSTALLATION Outils nécessaires au monatge : Clé à molette, Cruciforme, Clé Allen et Clé pour mousseur. Avant le montage, veillez à enlever les impuretés résiduelles dans le flexible qui pourraient l’endommager en laissant couler de l’eau. Utilisez les outils spécifiques au montage. Assurez vous que le trou pour l’installation soit de la bonne taille.
