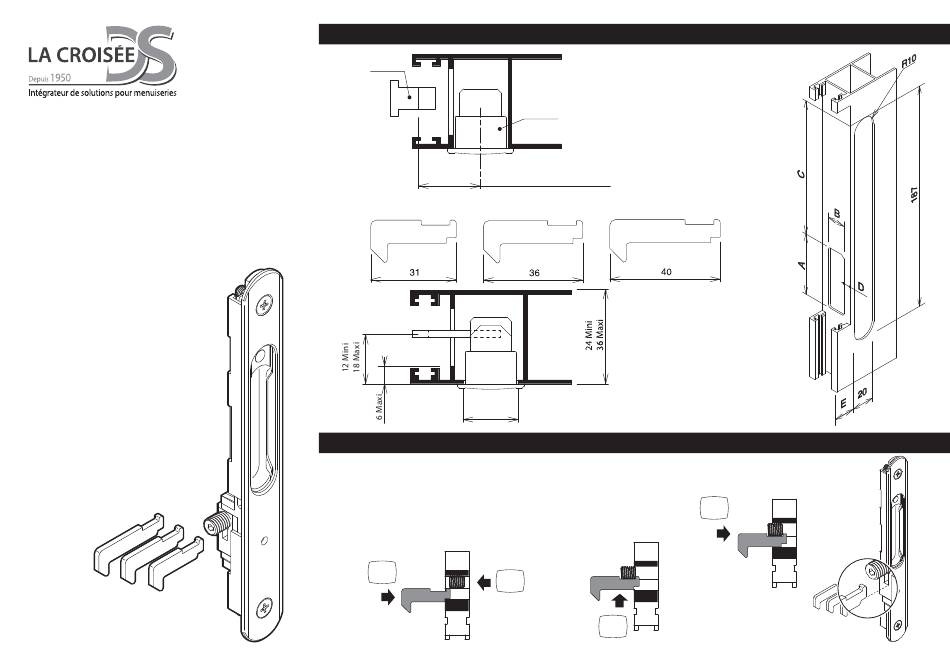

Notice de pose
Montage simple
8298
Kit de rénovation
contenant :
. 1 coquille intérieure
(condamnation vers le bas)
. 3 crochets
Choix du crochet et cotes d'usinage
Gâche non
fournie
X = 16 à 21
P1-952158 Rev02
Mise en place du crochet
1) Placer le crochet en bout de fente
2) faire sortir la vis de réglage
3) plaquer le crochet contre la vis
4) régler le crochet
1
Fermeture
Cote depuis l'accrochage sur la
X
gâche jusqu'à l'axe de la fermeture
X = 21 à 26
X = 25 à 30
20
(à l'aide d'un tournevis 6 pans de 3
)
mm
2
3
Cotes A, B, C, D et E : en
fonction des profils et
gâches utilisés
4
