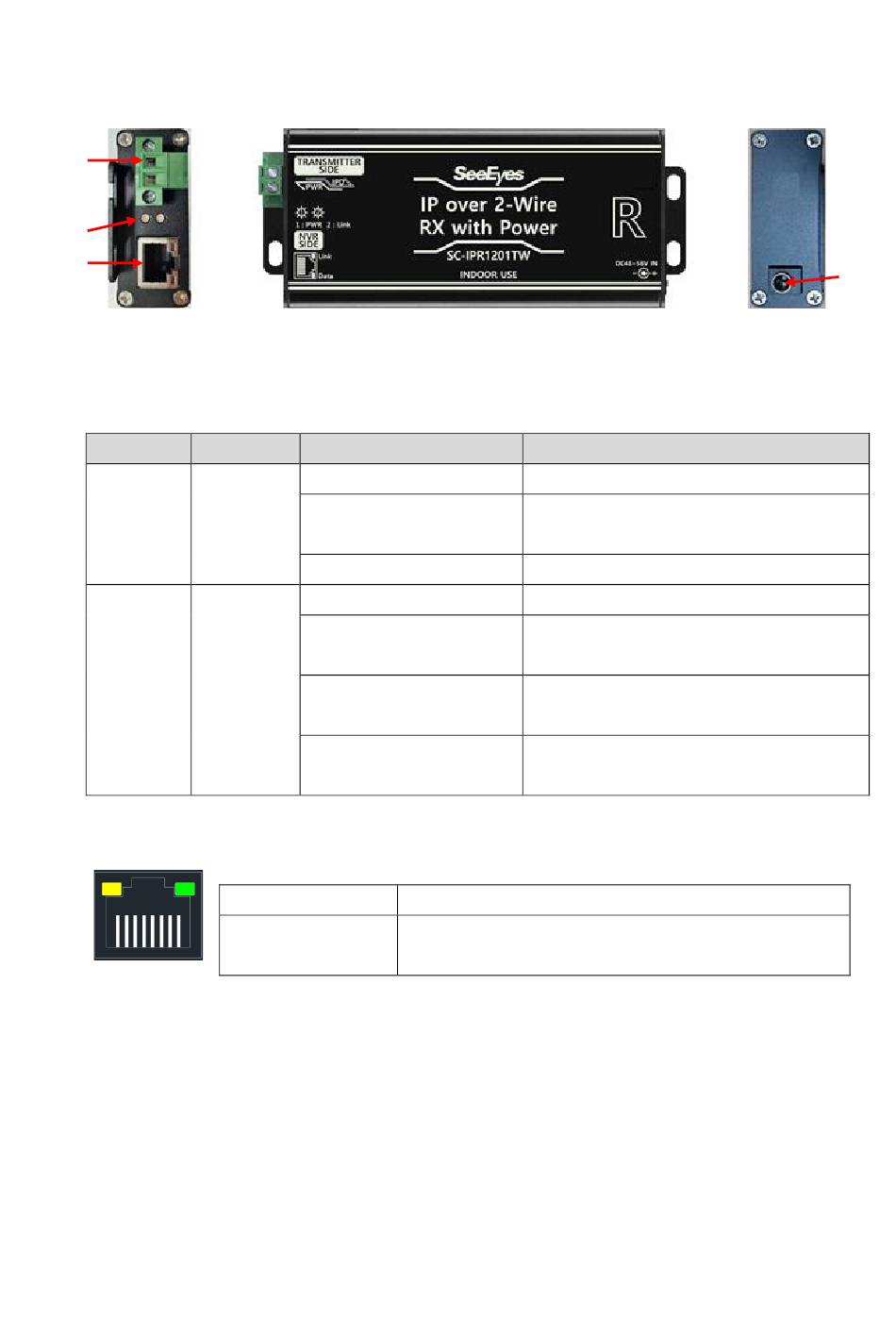

3-2. SC-IPR1201TW
①
②
③
① Transmitter Side: Borne de connexion de l'émetteur et borne d'entrée vidéo.
② Status display LED
localisation
désignation
Haut
LINK
Fond
PWR
③ NVR Side : Terminal de connexion du NVR ou du concentrateur PoE.
※ Lors de la connexion à certains produits 100Mbps, la LED orange peut être affichée en clignotant.
④ POWER IN: Borne d'entrée DC 48V à DC 56V.
※ Selon l'adaptateur à connecter, la puissance disponible et la distance de transmission de la
caméra peuvent varier.
Indication d'état par LED
lumière éteinte
Orange
allumée/clignotante
Vert allumé/clignotant
lumière éteinte
Vert allumé
Rouge allumé
Rouge clignotant
LED verte
LED d'activité Ethernet (vert clignotant)
LED orange
DEL de LINK Ethernet (Giga Link : lumière orange
allumée)
Pas de Link
Vérification du Link et réessai du Link
Link OK / Act OK
Pas d'alimentation
Lors de la mise sous tension du
transmetteur
Lorsqu'une alimentation séparée est
appliquée au transmetteur
Erreur d'alimentation côté transmetteur
(court-circuit, déconnexion, surintensité)
5
Release Version 1.0
fonction
④
