Instructions d'installation
3. Installation
3.1 Positionnement
·Toute l'installation du système doit être effectuée par du personnel quali-
fié, y compris la partie électrique, le câblage doit être effectué par un élec-
tricien.
·Cet équipement est conçu pour être installé dans des locaux de stockage,
des greniers ou des locaux techniques, à l'écart des endroits exposés au
gel, à l'eau ou à une chaleur extrême.
·Un espace doit être réservé autour de l'équipement pour faciliter la mise
en place, le raccordement des conduites et du drainage de l'eau condensée;
mais également, pour faciliter le remplacement des filtres.
·La position de l'équipement doit permettre
d'évacuer l'eau de condensation.

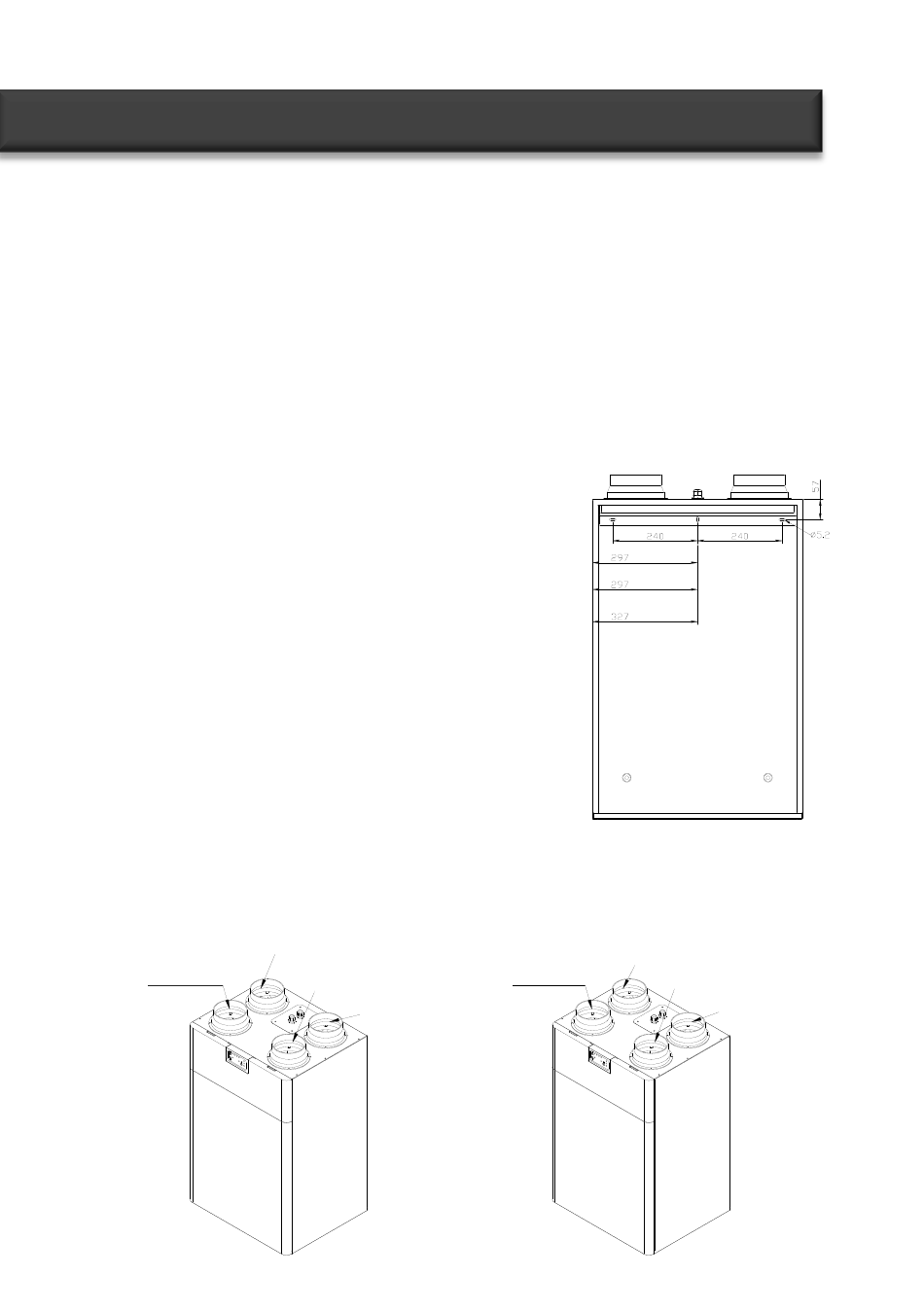

3.2 Installation suspendue
·L'équipement doit être installé verticalement
sur le mur.
·L'équipement est accroché au mur avec
une plaque de suspension (les fixations au mur
doivent être en mesure de supporter 60 kg), la
taille de la plaque de suspension est indiquée
sur la figure à droite.
3.3 Conduits
·L'équipement permet à l'utilisateur d'ajuster la position d'entrée et de
sortie d'air. L'utilisateur doit d'abord sélectionner et installer les conduits,
puis ajuster la position des filtres, et enfin suivre la note d'opération (4.3)
pour sélectionner le programme correspondant.
Note 1：Par défaut, l'équipement est configuré en Type droit
Air pulsé
Type droit
(standard)
Air repris
Air neuf
Air rejeté
Type gauche
Air rejeté
5
（CFA 250T）
VDFT-250
（CFA 350T）
VDFT-350
（CFA 500T）
VDFT-500
Air neuf
Air repris
Air pulsé
