Contrôleur filaire
Guide d'installation et d'utilisation
RWV07
SOMMAIRE
Parties et fonctions ..................................................................... 1
Fonctionnement .......................................................................... 8
Instructions de câblage du contrôleur filaire ............................. 31
• Veuillez lire ce mode d'emploi avant d'utiliser le conditionneur d'air.
• Veuillez lire attentivement et correctement ce mode d'emploi.
Publicité
Manuels Connexes pour Airwell RWV07
Sommaire des Matières pour Airwell RWV07
- Page 1 Contrôleur filaire Guide d'installation et d'utilisation RWV07 SOMMAIRE Parties et fonctions ..............1 Fonctionnement ................8 Instructions de câblage du contrôleur filaire ......31 • Veuillez lire ce mode d'emploi avant d'utiliser le conditionneur d'air. • Veuillez lire attentivement et correctement ce mode d'emploi.
-
Page 2: Parties Et Fonctions

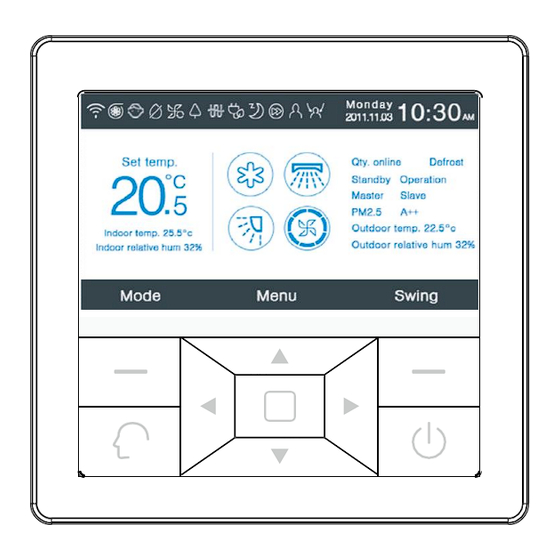

Parties et fonctions Écran d'interface Touche Gauche Selon le message d'invite, touche mode dans l'interface principale, touche retour dans d'autres interfaces. Touche intelligente, appuyer pour entrer directement en mode intelligent. Touche gauche/droite, touche de réglage vitesse du ventilateur, touche de réglage angle d'inclinaison dans l'interface principale, touche de réglage direction dans d'autres interfaces. - Page 3 Parties et fonctions Écran d'interface principal Icônes Fonction repos. Fonction turbo. Fonction blocage enfant. Appuyer en même temps pendant 5 s sur les touches gauche et droite sur l'interface principale peut régler ou annuler la fonction. Fonction dégel forcé. Fonction ventilation Fonction santé.
- Page 4 Parties et fonctions Programmation. Filtre. Temp. ECO. Détection de mouvement. Suivi de détection de mouvement. Sortie de détection de mouvement. Zone d'affichage date, semaine, heure, le type de date peut être modifié par la fonction heure. Zone d'affichage de la température, peut être réglée par la touche haut/bas. Si la fonction économie d'énergie n'est pas réglée, la plage de températures est de 16 °C à...
-
Page 5: Fonctionnement
Fonctionnement Appuyer sur la touche menu de l'interface principale pour aller à l'interface de menu. Programmation La programmation comprend la programmation segmentée et la programmation aléatoire, elle est sélectionnée en affichant les réglages. Programmation segmentée ① La programmation segmentée fonctionne uniquement en mode refroidissement ou chauffage. Le temps peut être réglé par 24 heures, le format par défaut d'affichage du temps est de 12 heures. - Page 6 Fonctionnement Programmation aléatoire ① clignote sur l'interface d'ajout de programmation, appuyer sur la touche entrée pour aller sur l'interface de réglage. ② Le réglage par défaut est : mode intelligent, 24 °C (76 °F), arrêt, 12:00, activer et jour. ③ Si les réglages de programmation ont déjà été réglés, l'interface vous indique que la programmation est une répétition ; vous devez l'annuler ou modifier les paramètres.
- Page 7 Fonctionnement ⑤ Après le réglage, appuyer sur ok pour confirmer l'heure et revenir à l'interface de programmation. ⑥ Dans l'interface d'affichage de programmation, l'icône du mode en bleu indique que la minuterie fonctionne et en gris, indique que la minuterie est à l'arrêt. Appuyer sur la touche haut/bas pour sélectionner une autre programmation, gauche/droite pour tourner la page. Lorsque le numéro clignote, appuyer sur entrée pour afficher l'interface de réglage, il peut être modifié.
- Page 8 Fonctionnement ③ L'icône de la fonction correspondante s'affiche dans l'interface principale lorsqu'une fonction est définie en fonction supplémentaire. ④ Certaines fonctions sont réservées à des parties du modèle, les informations sont en gris. Les fonctions turbo et repos sont en conflit, le dernier réglage annule le précédent.
- Page 9 Fonctionnement ② Si la récupération du mot de passe est activée, l'interface affiche ce qui suit. Appuyer alors sur annuler ou entrée. ③ La fonction aide est réservée à certaines parties du modèle. Les informations en gris sont invalides. Sommeil La fonction est réservée à...
- Page 10 Fonctionnement ⑤ Si l'inclinaison haut/bas et gauche/droite avec angle est activée, l'icône d'inclinaison clignote après avoir appuyé sur la touche inclinaison dans l'interface principale. Appuyer ensuite sur la touche gauche/droite pour régler l'angle. La touche inclinaison sert à régler l'inclinaison haut/bas et gauche/droite.
- Page 11 Fonctionnement ① L'humidité courante est décidée par l'unité intérieure et ne peut pas être réglée par l'intermédiaire du contrôleur filaire. ② L'humidité cible peut être réglée. Appuyer sur la touche entrée pour rendre les flèches statiques, puis régler l'humidité à l'aide de la touche gauche/droite, enfin appuyer sur entrée pour confirmer.
- Page 12 Fonctionnement Réglage de l'installation Appuyer sur la touche entrée lorsque l'icône clignote pour entrer dans la fonction. Détails Les informations des paramètres correspondants s'affichent dans cette fonction. Appuyer sur la touche haut/bas pour régler le numéro d'unité, gauche/droite pour tourner la page. Certaines informations en gris ne peuvent être demandées. Réglage d'adresse Le code par défaut est 841226.
- Page 13 Fonctionnement Réglage de base Les informations du modèle sont décidées par l'unité intérieure et ne peuvent être modifiées, et il en est de même pour les informations de capacité. Ventilateur normal Les informations par défaut sont décidées par l'unité intérieure. Sélection du mode Différentes combinaisons de modes peuvent être réglées en fonction de l'application pratique.
- Page 14 Fonctionnement Modification de la température ambiante La valeur de modification n'est valable que pour la température ambiante du contrôleur. Appuyer sur la touche entrée pour rendre les flèches statiques et régler la température à l'aide de la touche gauche/droite. Collecte de la température intérieure La température de l'environnement peut provenir des contrôleurs filaires ou de l'unité...
- Page 15 Fonctionnement Temps de fonctionnement La fonction enregistre le temps de fonctionnement continu ainsi que le temps de fonctionnement total. La case ON allumée signifie que la fonction est activée. Lorsque la couleur en bas de « Effacer » devient le blanc, appuyer sur la touche entrée pour effacer le temps de fonctionnement cumulé.
-
Page 16: Instructions De Câblage Du Contrôleur Filaire
Instructions de câblage du contrôleur filaire 1. Faire passer d'abord le fil de communication par le trou du couvercle arrière. 2. Connecter le fil de communication au port CON4 du contrôleur filaire. Enfin, placer le couvercle avant du contrôleur filaire sur le couvercle arrière pour terminer l'installation.
