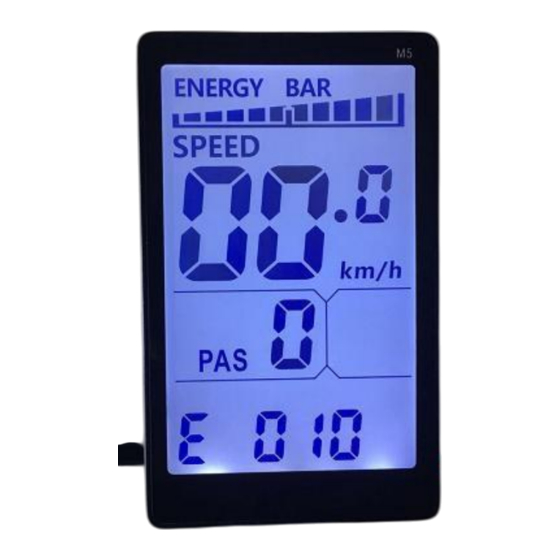

LCD-M5
Instruction d'utilisation du panneau de
commande manuelle
2017Latest Edition-V1.1
一、 Taille et matériau de la coque
Le matériau de la coque est ABS, le matériau de la fenêtre transparente à
cristaux liquides est l'acrylique de haute dureté.

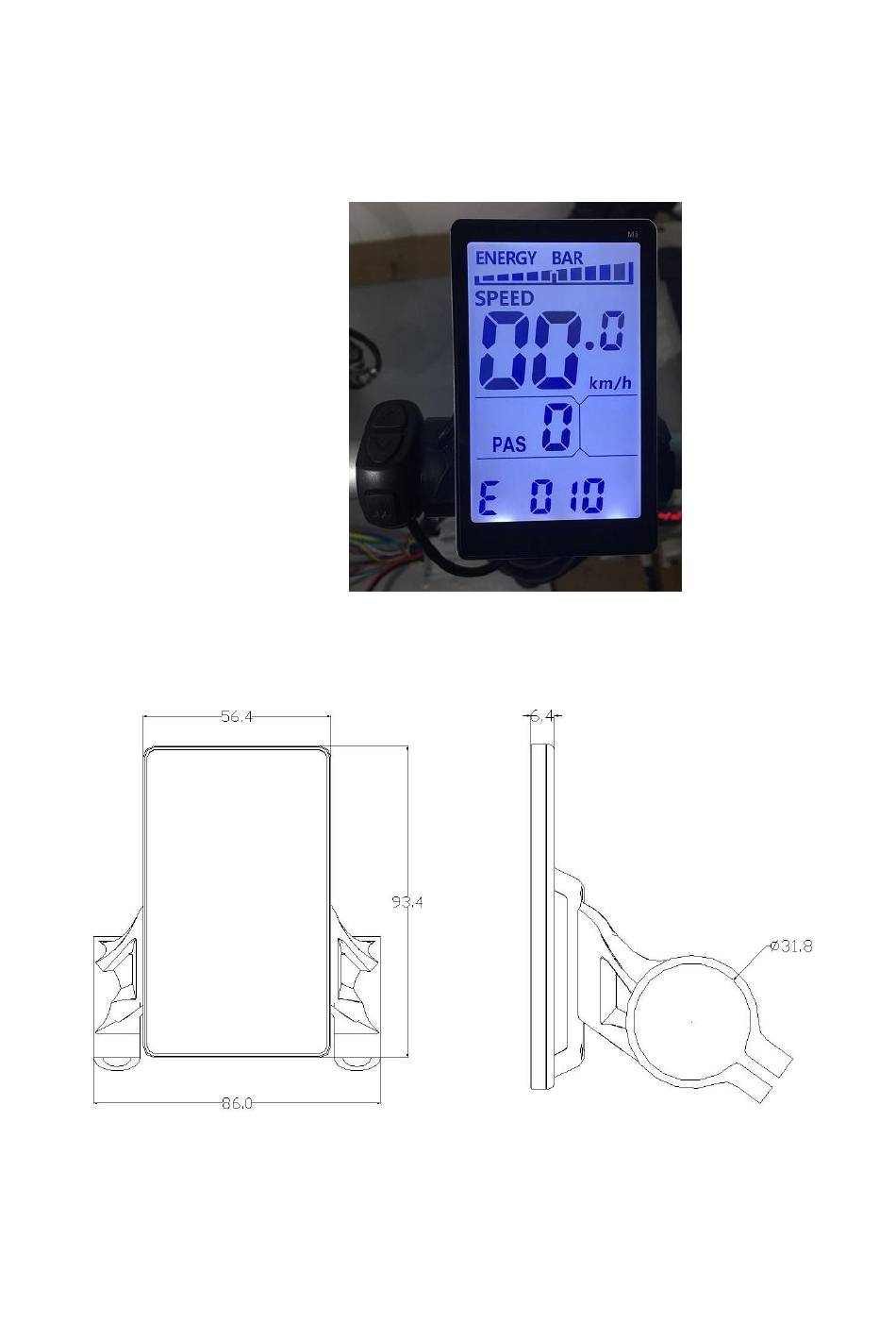

Vue de face
Vue de côté
1
Publicité
Sommaire des Matières pour ENGWE LCD-M5
- Page 1 LCD-M5 Instruction d'utilisation du panneau de commande manuelle 2017Latest Edition-V1.1 一、 Taille et matériau de la coque Le matériau de la coque est ABS, le matériau de la fenêtre transparente à cristaux liquides est l'acrylique de haute dureté. Vue de face...
- Page 2 22.2mm、25.4mm、28.6mm 31.8mm sten est Sélection de l'anneau de transfert Changer de vue Changer la vue latérale 二、 Tension de travail et mode de connexion 1、Tension de travail：DC24V 、 36V、 48V、 60V 、 64V(que vous pouvez choisir au mètre),les autres que vous pouvez personnaliser. 2、Mode de connexion ：...
- Page 3 Tableau: séquence de lignes de la table des connecteurs d'étiquettes Ordre de ligne Couleur du trait Fonction Marron （VCC） Cordon d'alimentation de l'instrument Ligne de réception des données du Vert （RX） compteur Fil de terre du compteur Noir （GND） Orange（K） Ligne d'alimentation du contrôleur Ligne de transmission de données de Blanc （TX）...
- Page 4 Afficher l'introduction du contenu Phare L'instrument peut être allumé manuellement et la luminosité de l'environnement de détection est automatiquement activée (la prise en charge de la sensibilité à la lumière est requise). Affichage de la puissance de la batterie BATTERY 3.23.3 Zone d'affichage multifonctionnelle Kilométrage total ODO, kilométrage simple TRIP A, kilométrage unique TRIP B, tension...
- Page 5 Croisière SHKM / X...
- Page 6 Croisière en temps réel Sous-tension de la batterie Panne moteur tourner dysfonctionnement Échec du contrôleur Échec de réception de la communication Échec de la répartition des communications Échec de communication BMS Panne de phare Code d'état du véhicule du protocole 5S Signification：...
- Page 7 S'il s'agit d'un moteur à grande vitesse, il est également nécessaire de calculer le taux de décélération, et les données d'entrée = le nombre d'acier magnétique × taux de décélération; Par exemple: nombre d'aimants moteurs 20, taux de décélération 4,3: les données d'entrée sont: 86 = 20 ×...
- Page 8 50% ~ 150%, P19: 0 bit de puissance, fichier 0: 0, 1: ne comprend pas de fichier 0 P20 :0: 2 Protocole 1: 5 S Protocole 2: Veille 3: Veille clé： 四、Introduction La combinaison spécifique de touches est la suivante...
- Page 9 Appuyez sur le bouton pour utiliser le brief Le fonctionnement des touches est divisé en appui court et appui long, et en combinaison avec la longueur des touches Une pression courte est utilisée pour les opérations rapides / fréquentes, telles que la position de combinaison de touches spécifique comme suit Lorsque vous roulez, vous devez modifier le fichier de puissance / vitesse, appuyez brièvement sur...
- Page 10 éteignez les lumières ； ，appui long cinq secondes ， ODO effacer zéro. Interface de menu...
- Page 11 四， Commutation de l'affichage à cristaux liquides ，appui long Si l'affichage actuel fonctionne ， Désactivera l'écran, au lieu de cela sur l'écran Basculer le contenu de la zone d'affichage multifonction 五， Court Peut changer la valeur de la zone d'affichage multifonction 六，...
