Opération
MISE EN GARDE! Si le bloc moteur est ajusté avec le laser, le dispositif de
préhension doit être fixé au tuyau avec une tension normale. Cela garantit
que la fixation de la scie correspond à la condition normale de fonctionnement.
Si vous n'êtes pas satisfait du résultat de coupe de votre scie et que
vous devez la régler à nouveau, commencez toujours par régler la molette
de réglage excentrique.
Installation et changement de la lame de scie
AVERTISSEMENT : Pour réduire le risque de blessure, tournez le
l'appareil hors tension et débranchez-le de la source d'alimentation avant
d'installer et de retirer des accessoires, avant de procéder à des réglages
ou lors de réparations. Un démarrage accidentel peut entraîner des
blessures.
Retirez la fiche d'alimentation de la prise.

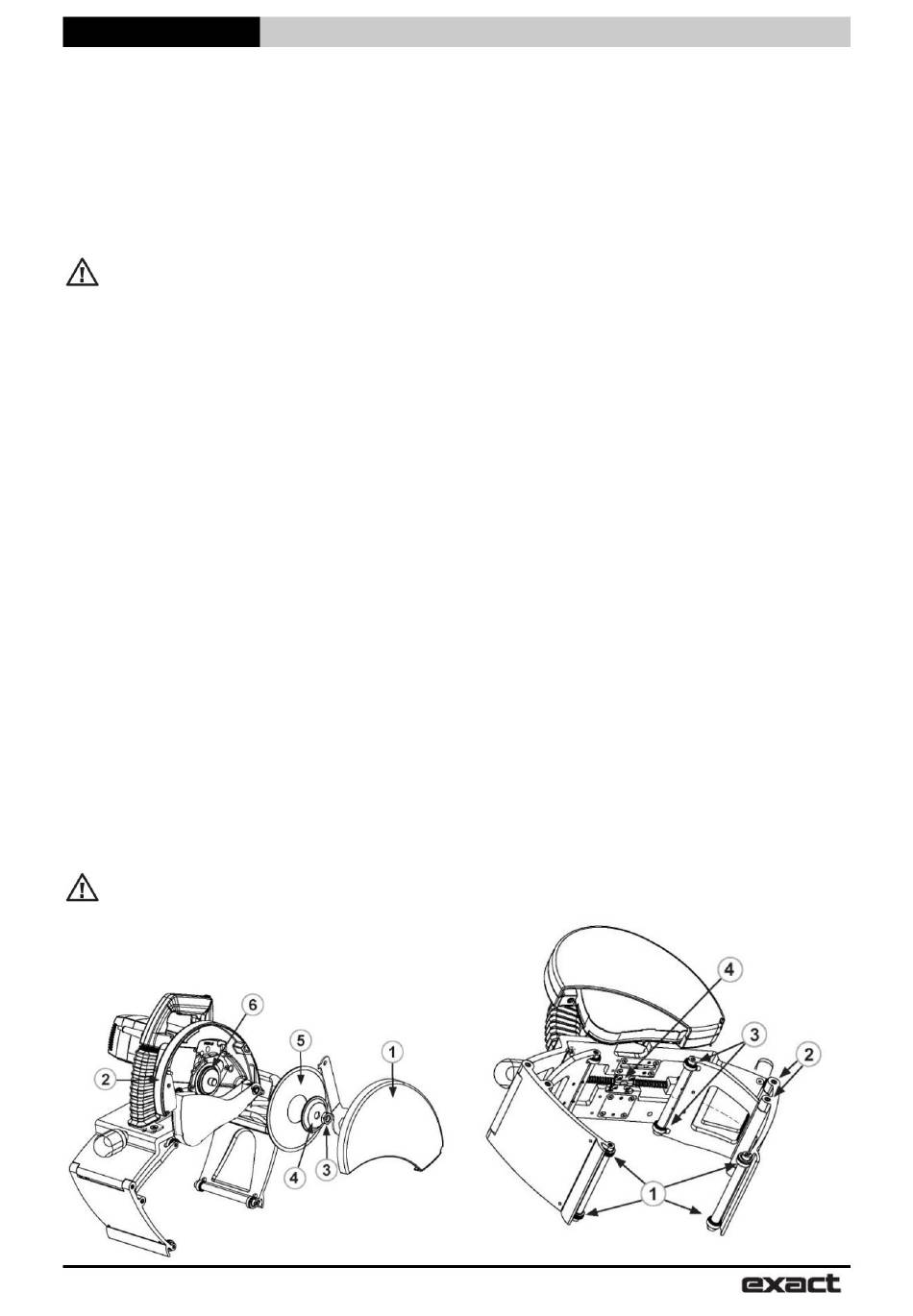

Retirez le couvercle du protège-lame (Fig N / 1) en ouvrant la vis du
protège-lame (Fig N / 2). Appuyez sur le bouton de verrouillage de la
broche (Fig A / 12) et faites simultanément tourner la lame à la main
jusqu'à ce que le bouton de verrouillage de la broche descende d'une
distance supplémentaire d'environ 7 mm. Maintenant, la rotation de la lame
est empêchée. Utilisez la clé à lame pour ouvrir l'écrou de fixation de la
lame. Retirez l'écrou de fixation (Fig N /
3), le flasque extérieur de la lame (Fig N/4) et la lame (Fig N/5).
Avant d'installer une nouvelle lame, vérifiez que les deux brides de
lame sont propres. Placez une lame neuve ou affûtée sur la bride arrière
(Fig N / 6), de sorte que le côté marqué de la lame soit tourné vers
l'extérieur et que les flèches sur la lame soient orientées dans la même
direction que les repères de sens de rotation à l'intérieur du couvre-lame.
Assurez-vous que la nouvelle lame va bien en bas sur
la bride arrière de la lame. Remettez la bride de lame extérieure et le
boulon de fixation en place. Appuyez sur le bouton de verrouillage de la
broche et serrez l'écrou de fixation de la lame. Remettez le couvercle du
protège-lame en place et serrez le boulon du couvercle de la lame.
Lors du passage au disque Cut+Bevel Diamond, changez également le
couvre-lame inférieur pour la version à large ouverture selon les instructions
de la page 12.
AVERTISSEMENT : Le couvre-lame inférieur ordinaire doit être
installé si la scie est utilisée avec une lame de scie ordinaire avec
des dents de coupe.
CHIFFRE N
Instructions de maintenance et d'entretien
Retirez la fiche d'alimentation de la prise avant d'entretenir ou
de nettoyer la scie à tuyau. Toutes les opérations de maintenance
effectuées sur les composants électriques de la scie à tuyau doivent
être effectuées par un centre de service ou un technicien agréé.
Lame
Vérifier l'état de la lame. Remplacez une lame tordue, émoussée ou
autrement endommagée par une neuve. L'utilisation d'une lame émoussée
peut surcharger le moteur électrique de la scie à tuyau
et boite de vitesse. Lorsque vous remarquez que la lame est émoussée,
ne continuez pas à couper avec, car la lame peut être tellement
endommagée qu'elle ne vaudra pas la peine d'être affûtée. Une lame en
suffisamment bon état peut être affûtée plusieurs fois par une société
d'affûtage professionnelle. Les disques Diamond X ne peuvent pas être
affûtés
Unité de préhension
Nettoyez régulièrement l'unité de préhension à l'air comprimé.
Lubrifiez les axes des roues de la pince (Fig O / 1 et 3) et ses
articulations (Fig O / 2). Nettoyez et lubrifiez également la vis trapézoïdale
du préhenseur et les deux écrous de réglage qui s'y trouvent (Fig O / 4).
Protège-lame
Lorsque vous avez coupé des tuyaux en plastique et que vous avez
l'intention de commencer à couper des tuyaux en métal, nettoyez toujours
l'intérieur des protège-lames. Les particules de métal chaudes provenant de
la coupe du métal chauffent les particules de plastique, ce qui peut dégager
de la fumée toxique. Établissez une règle pour nettoyer régulièrement le
protège-lame et faites particulièrement attention à ce que le mouvement du
protège-lame mobile ne soit pas obstrué.
Lubrifiez régulièrement l'axe du protège-lame mobile.
Comme équipement supplémentaire, vous pouvez acheter une lame extérieure
garde avec connexion pour aspirateur. Pour les équipements
supplémentaires, voir page 19.
Moteur
Gardez les bouches d'aération du moteur propres pour permettre une circulation d'air libre.
CHIFFRE O
19
Français
