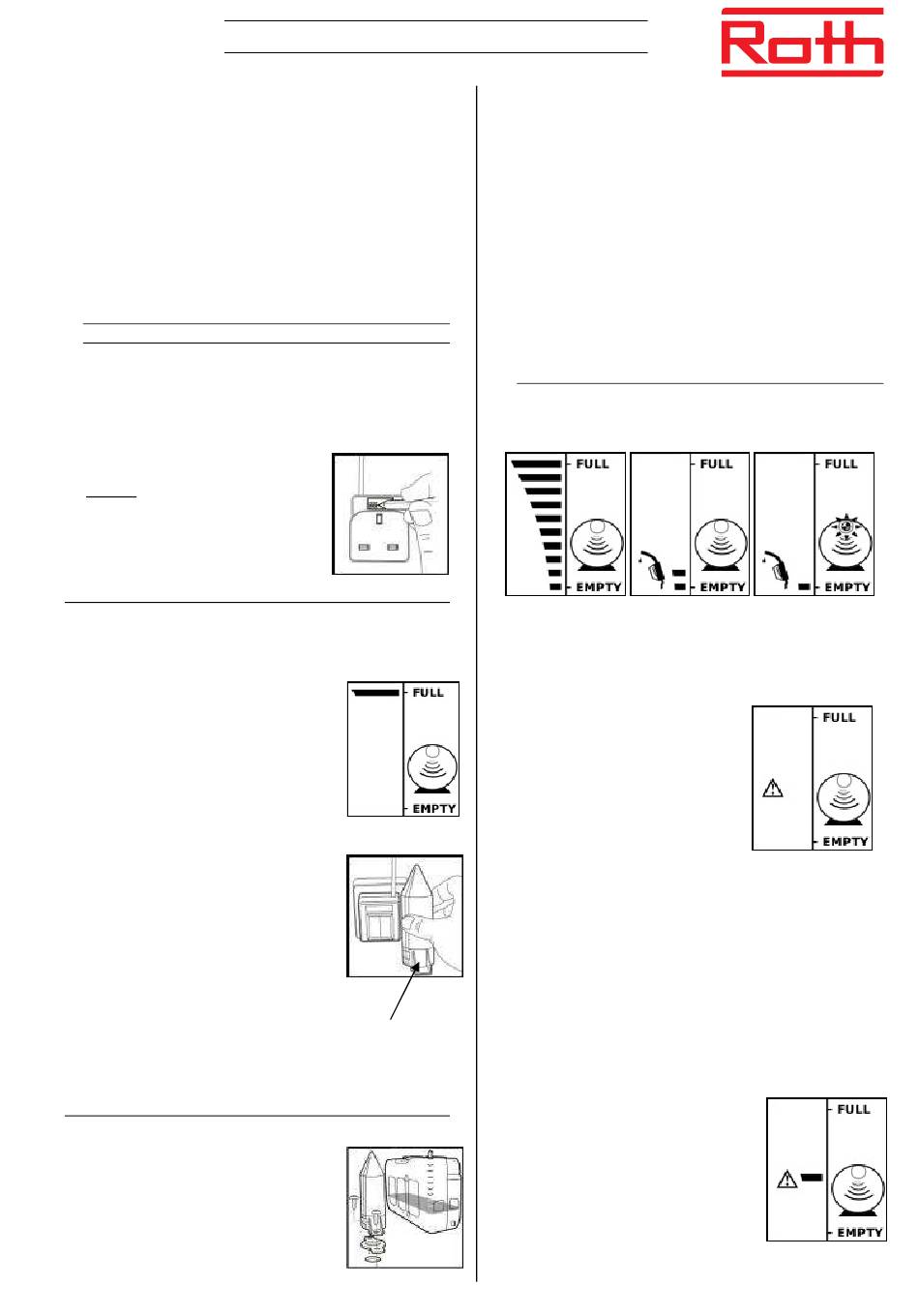

ROTHALERT - Instructions de montage
Indicateur de niveau électronique conçu pour mesurer et contrôler
en permanence le niveau du liquide dans le réservoir.
• Le Rothalert mesure et contrôle le niveau de liquide contenu
dans le réservoir à l'aide de dix graduations correspondant à la
hauteur du réservoir.
• Le Rothalert est adapté pour un usage dans des réservoirs
contenant du fioul domestique, kérosène, eau et types de gaz
A1, C1, C2, et D définis par la norme BS 2869. Veuillez vérifier
avec le vendeur et /ou le fabricant la compatibilité avec d'autres
liquides.
• Le Rothalert s'adapte sur la plupart des réservoirs standards
(plastique, acier etc..).
• Le Rothalert ne doit pas être utilisé pour de
l'essence.
INSTRUCTIONS POUR L'INSTALLATION
1 PROGRAMATION DU RECEPTEUR
• Mesurer correctement la hauteur du réservoir. Reprendre à
partir du Tableau des hauteurs de réservoirs (page 2), les
chiffres correspondant à la hauteur et codifier les mini
interrupteurs se trouvant sur la partie arrière du récepteur.
• Les mini-interrupteurs peuvent se
positionner à l'aide d'un stylo ou d'un
tournevis.
• Exemple : si le réservoir a une hauteur
de 850 mm, positionner les boutons 4 et
8 en haut sur position ON
2 Initialisation du transmetteur au récepteur
• Il faut initialiser le transmetteur avec le
récepteur afin qu'ils se reconnaissent entre
eux et pour permettre l'identification unique
du réservoir. Cette initialisation
l'installation de plusieurs Rothalert sans
interférence. Distance maxi. du récepteur
au réservoir = 200 mètres.
• Brancher le récepteur dans une prise
accessible. L'écran du récepteur affichera
une barre supérieure clignotante
dessin). Ceci indique que le récepteur est
prêt à être initialisé avec le Rothalert. La
barre clignote pendant 2 minutes, temps
pendant lequel le récepteur reconnaît le
signal émit par le Rothalert.
Positionner le transmetteur contre le
•
récepteur (branché) en faisant coïncider
les 2 points noirs comme sur le dessin.
IMPORTANT, maintenir cette
pendant 20 secondes, pour permettre la
reconnaissance réciproque. Les barres de
l'écran apparaissent une à une. Quand les
dix barres apparaissent et commencent à
clignoter, le système est initialisé. Si rien
ne se passe débrancher et recommencer
l'opération.
•
Après l'initialisation, on peut vérifier son fonctionnement en
simulant une hauteur variable avec le sol. Le changement de
volume doit apparaître à l'écran
3 L'installation du transmetteur sur le réservoir
Le procédé est le même pour les
réservoirs déjà installés ou les nouvelles
installations.
• Perforer le bouchon du réservoir avec une
mèche de 24 mm et positionner la base du
transmetteur sur le bouchon.
•
S'assurer que le transmetteur soit le plus
vertical possible.
Récepteur
permet
(voir
position
Transmetteur Rothalert
•
Fixer le transmetteur sur le bouchon avec
les 2 vis incluses
• Ne pas trop les serrer, remettre le bouchon à sa place.
Ne pas positionner le Rothalert au dessus de renforts
•
intérieurs qui pourraient fausser les mesures.
• S'il n'y a pas de bouchon, perforer le réservoir à un endroit
sans obstacle pour les mesures (centre du réservoir).
Le Rothalert est complètement installé et les signaux seront
émis toutes les heures. Neanmois au cours de l'installation
initiale, il peut se passer un maximum de 2 heures avant que
le niveau du réservoir ne s'affiche sur l'écran
Nota:
En cas de coupure de courant, ou si le récepteur a été éteint ou
bien déplacé :
Il n'est pas nécessaire de le réinitialiser de nouveau. Une fois
le courrant rétabli, le récepteur s'allumera et se reinitialisera tout
seul, cela peut nécessiter jusqu'à 1 heure.
Messages qui apparaissent sur l'écran du récepteur
Messages types :
Plein Attention
Autres messages :
Écran reste blanc après l'installation ou une coupure de
courant ?
Le récepteur attend le signal.
- Ne rien faire! Le signal sera reçu dans
1 heure
Après l'initialisation, un
apparaît clignotant à la place des
barres ?
Il n'y as pas de signal radio ( au delà de
2 heures) ?
- La distance entre le transmetteur et le récepteur n'est pas
correcte. La distance entre les deux est excessive (> 200 m)
Le triangle clignote et les barres n'apparaissent pas malgré
la réalisation de toutes les opérations ?
Il n'y a pas de signal radio (au delà de 2 heures) ?
- L'existence d'interférences électromagnétiques peut affecter la
réception du signal par le récepteur
Essayer de changer d'emplacement ou attendre la réception
correcte du récepteur
- La batterie du transmetteur est déchargée (vie utile de la
batterie 10 ans)
Le triangle clignote et il n'apparaît que
la barre du milieu ?
Il n'y a pas d'écho d'ultrasons (il peut être
causé par la présence de condensation sur
le transmetteur)
- Ne rien faire laisser
naturellement.
Si le message reste affiché sur écran
- Vérifier que le transmetteur soit propre.
- Vérifier que le transmetteur soit le plus vertical possible
Presque vide
triangle
sécher
