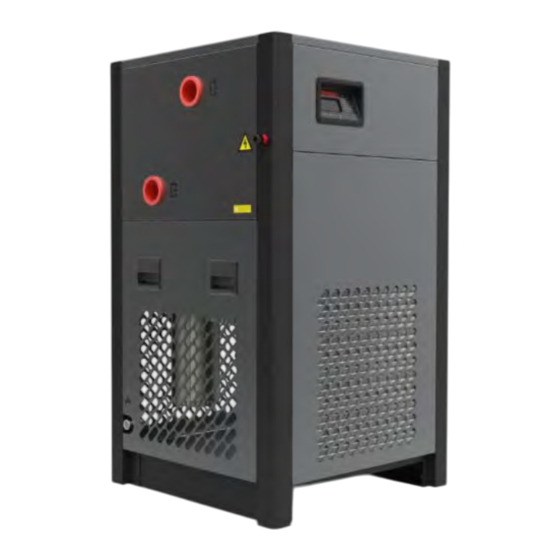

SECHEUR D'AIR COMPRIME

MANUEL

D'INSTRUCTIONS

(MKE 23 à MKE 12500)

SERIE MKE

Note sur la GARANTIE

Le non-respect des instructions et des

procédures de ce manuel ou la mauvaise

utilisation de cet équipement annulera sa

garantie.

Rev: 0003

MKE100 / MKE155 / MKE190 - Filters Revised

Rev: 0004

Declaration Revised / EAC Declaration Added.

MKE3330 to MKE5850 Filters Added

MKE9000 / MKE10500 Expansion Valve Revision

Rev: 0005

ED Drawings Changed

Sommaire des Matières pour Mikropor MKE Serie

Page 1 SECHEUR D’AIR COMPRIME MANUEL D’INSTRUCTIONS (MKE 23 à MKE 12500) SERIE MKE Note sur la GARANTIE Le non-respect des instructions et des procédures de ce manuel ou la mauvaise utilisation de cet équipement annulera sa garantie. Rev: 0003 MKE100 / MKE155 / MKE190 - Filters Revised Rev: 0004 Declaration Revised / EAC Declaration Added.
Page 2 Page 2...
Page 3 TABLE DES MATIERES Consignes de sécurité – A LIRE ATTENTIVEMENT .. Transport ............. Positionnement ........... Installation ............Avant la mise en service ........Maintenance par un technicien ......Maintenance par l’utilisateur ....... INTRODUCTION au sécheur MKE ..... FONCTIONNEMENT ......... CONTRÔLEUR ELECTRIQUE ......Digi-Pro ..............
Page 4 CAT I&II MODULA&A2 Compressor CAT I&II MODULA&A2 Product Responsibility Mikropor Filter is responsible for product in conditions it was delivered. Any modifications are forbidden. Product be operated according to its application. In case of breaking above conditions realized manufacturer from responsibility for the product CE mark of the product will be not valid.
Page 5 : Organize Sanayi Bölgesi Büyük Selçuklu Bulvarı No. 4, 06935, Ankara - Türkiye ADDRES S TEL : +90 312 267 07 00 FAX: +90 312 267 05 52 WEB: www.mikropor.com.tr Name and Address of the : Fatih Batuhan Yıldız Person authorised to compile the technical file Organize Sanayi Bölgesi Büyük Selçuklu...
Page 6 Page 6...
Page 7 A LIRE I. CONSIGNES DE SECURITE ATTENTIVEMENT Lors du fonctionnement du sécheur l’opérateur doit appliquer des méthodes de travail sûres et observer les instructions et les normes de sécurité locaux. Avant l’installation, le réseau d’air comprimé doit être dépressurisés et les appareils déconnectés de l’alimentation électrique.
Page 8 être utilisé. 2. INTRODUCTION A) Fabricant: MiKROPOR / www.mikropor.com B) Rôle du sécheur 1) Ce sécheur réfrigérant a été conçu pour éliminer la vapeur d’eau de l’air comprimé industriel. 2) Le sécheur a été conçu pour une utilisation à l’intérieur d’un local.
Page 9 C) Etiquette du sécheur L’étiquette signalétique suivante est apposée sur la carrosserie du sécheur d’air comprimé. Déscription de l’étiquette signalétique Modèle du sécheur Model No: Numéro de série du sécheur Serial No: Pression maximale d’utilisation Pressure: Courant maximal autorisé Max Amper: Fuse Amp Taille maximale de fusible Modèle d’éléments des filtres intégrés...
Page 10 B) Les condensats sont collectés après centrifugation, et purges au travers d’une purge automatique. C) Tant que la température de l’air comprimé ne descend pas en dessous du point de rosée, il n’y aura pas de condensation dans le circuit d’air. Principe de fonctionnement Ligne haute pression de gaz réfrigérant Ligne basse pression de gaz réfrigérant...
Page 11 8) Contrôles du circuit réfrigérant a) L’injection de réfrigérant liquide : Le réfrigérant liquide est injecté à travers une vanne dans l’évaporateur. Cette vanne peut être thermostatique ou pressostatique et maintient la surchauffe du réfrigérant constant dans l’évaporateur b) Pression constante d’évaporation : Dans les sécheurs équipés avec une vanne de by-pass, la pression d’évaporation est gardée constante en contrôlant l’injection de gaz chauds venant de la section haute pression dans la partie basse pression.
Page 12 OPERATION Tableaux de commandes des sécheurs MKE Le tableau comprend les éléments suivants : Monophasé Contrôleur Digital MKE 23 - MKE 623 Digi-Pro Triphasé Contrôleur Digital Accessoires MKE 930 - MKE 3915 Digi-Pro Interrupteur principal Triphasé Contrôleur Digital Accessoires Arrêt d’urgence MKE 5085 - MKE 12500 ESD3 REMARQUE IMPORTANT...
Page 13 3.1. En fonctionnement Vérifiez régulièrement le contrôleur digital des températures ESD3 ou Digi- Pro. 3.2 Démarrage et arrêt Avertissement : Evitez de laisser le sécheur à l’arrêt lorsqu’un débit d’air passe à travers. 3.3 Démarrage pour la première fois ou après un long arrêt 1) Mettez l’interrupteur sur ”I”.
Page 14 4) ELECTRICAL CONTROLLER 4.1 DIGI-PRO 4.1.1 Description Avec les contrôleurs Digi-Pro les sécheurs sont équipés d’une technologie de pointe, tant d’un point de vue fonctionnel, dynamique et apparence. L’écran multifonctionnel indique de façon digital le point de rosée et les code d’alarmes du sécheur réfrigérant. AVANTAGES DU CÔNTROLEUR DIGITAL: •...
Page 15 4.1.4 ECRAN ALARMES Les alarmes / avertissements sont affichés sur l’écran digital. Cela signifie que le sécheur ne fonctionne pas correctement et que les valeurs ne se trouvent en dehors des limites. Code Alarme Description Alarme Raison de l’alarme Alarme basse température Température réfrigérant plus basse que la valeur spécifiée Alarme haute température Température réfrigérant plus haute que la valeur spécifiée...
Page 16 4.2 ESD 3 4.2.1 DESCRIPTION E-687 est conçu comme contrôleur pour des sécheurs réfrigérant d’air comprimé. L’automate a 8 entrées pour des capteurs de température. Il a une interface de communication RS-485 qui peut être utilisée pour afficher à distance les températures, réglages et les statuts d’entrée et de sortie.
Page 17 4.2.3 ECRAN D’OPERATION 4.2.3.1 L’écran principal Lorsque le contrôleur est mis sous tension, il affiche le type et la version pendant 5 secondes. Après 5 secondes l’écran principal s’affiche comme indiqué ci-dessous La température d’évaporation (Point de rosée) et l’état du sécheur sont affichés sur cet écran. S’il y a une situation qui empêche l’opération du sécheur, le mot «...
Page 18 Si toutes les conditions ci-dessus sont réunies, le message “READY” s’affiche et le sécheur peut être démarré en appuyant soit sur le bouton de la face avant de l’automate, soit en actionnant l’entrée digitale 1 ou en activant l’entrée digitale 13 contrôle à distance (remote control). Lorsque le sécheur à démarré, l’écran ci-dessous s’affiche.
Page 19 simultanément sur cette page, l’automate passe du mode automatique à manuel. En En appuyant sur mode manuel pour démarre et arrêter le sécheur il faut appuyer sur les boutons Le mode automatique permet de contrôler le démarrage et l’arrêt aux heures préprogrammées journellement.
Page 20 Dans les écrans 2, 3 et 4, les températures des capteurs sont affichées. Quand les valeurs sont bonnes uniquement la température s’affiche., sinon, “LOW” ou “HIGH” est ajouté à la fin de la ligne. Lors d’un défaut d’un capteur uniquement le message “SENSOR BREAK” affiché. Les écrans 5 et 6 concernent l’état du moteur du compresseur, du moteur ventilateur, du détrompeur de phase, du contrôle à...
Page 21 L’écran 8 affiche les 4 derniers évènements qui ont causes l’arrêt automatique du sécheur. Les possibles causes sont : DEFAUT COMPRESSEUR TEMP. ENTREE BASSE SUECHARGE COMRESSEUR TEMP. ENTREE HAUTE DEFAUT MOT. VENTILATEUR TEMP. ECH. BASSE SURCHARGE MOT. VENTILATEUR TEMP. ECH. HAUTE ERREUR SEQUENCE DE TEMP.
Page 22 4.3.5 Connexion des correctes flexibles à la purge Connexion des flexibles à la purge Remarques La longueur des flexibles de purge à rajouter ne doit pas excéder 10 mètres. Il doit être connecté en essayant de garder { <10 mt. ) une longueur supplémentaire au plus Flexible de purge supplémentaire...
Page 23 5. SPECIFICATIONS TECHNIQUES SPECIFICATIONS Capacité Qté Model Con- Voltage Puissance Courent Total Fusible Perte de absorbée (m³/h) réfrigérant (Amp) nection nominal Refrigerant charge (kw) (Amp) (gr) (mbar) MKE 23 1/2" 230V / 1 / 50 Hz 0,32 1,71 2,10 R134a MKE 38 1/2"...
Page 24 GAZ REFRIGERANT AIR COMPRIME CIRCUIT DE PURGE CIRCUIT DE PILOTAGE SORTIE D’AIR ENTREE D’AIR Drain Outlet REMARQUES IMPORTANTE: Pressostat haute pression (Part No:5) n’est pas installé du MKE 23 au MKE 70. Vanne de bypass injection gaz chaud (Part No:9) n’est pas installé du MKE 23 au MKE 190. Réservoir de liquide (Part No:6) n’est pas installé...
Page 25 6.1 SCHEMA DES FLUIDES MKE 23 - MKE 1800 CLAPET ANTI-RETOUR ELECTROVANNE VANNE MANUELLE FILTRE ECHANGEUR DE CHALEUR PRESSOSTAT BASSE PRESSION SEPARATEUR DE LIQUIDE VANNE DE BY-PASS VANNE D’EXPANSION DESHYDRATEUR RESERVOIR DE LIQUIDE PRESSOSTAT HAUTE PRESSION PRESSOSTAT VENTILATEUR CONDENSEUR MOTEUR VENTILATEUR COMPRESSEUR DESCRIPTION POS.
Page 26 CIRCUIT FRIGORIFIQUE CIRCUIT D’AIR COMPRIME CIRCUIT DE PURGE CIRCUIT DE PILOTAGE SORTIE D’AIR ENTREE D’ Drain Outlet IMPORTANT NOTICE: Filtres d’air Comprimé sont installés uniquement du MKE2500 and MKE5850.
Page 27 6.1 SCHEMA DES FLUIDES MKE 2500 - MKE 12500 VANNE MANUELLE ELECTROVANNE DE PURGE SEPARATEUR D’HUILE COLLECTEUR DE PURGE VANNE A MEMBRANE COLLECTEUR AIR COMPRIME ECHANGEUR D’AIR PRESSOSTAT BASSE PRESSION SEPARATEUR DE LIQUIDE VANNE DE BY-PASS VANNE D’EXPANSION DESHYDRATEUR RESERVOIR DE LIQUIDE PRESSOSTAT HEUTE PRESSION PRESSOSTAT VENTILATEUR CONDENSEUR...
Page 28 SCHEMA ELECTRIQUE Avec contrôle & puissance “L’utilisateur doit fournir la protection de terre pour le sécheur. Le conducteur doit être connecté au châssis du sécheur indiqué sur le sécheur par un autocollant avec le symbole protection de terre. La taille du fil de terre doit être au moins identique à celle de l’alimentation de puissance, minimum 16 mm²...
Page 29 Page 29...
Page 30 EV3: Controleur SP: Alimentation AL: contacts alarme A20: Alimentation purge DR: Relai vanne de purge A40-1: condenssateur de démarrage K01: relai démarrage compresseur K02: contact compresseur K30: relai alarme S10: pressostat ventilateur S16: contact service filtre (option) M01: moteur compresseur M10: moteur ventilateur P: protection surcharge compresseur PT: Sonde de température (PT100)
Page 31 EV3: Controleur SP: Alimentation AL: contacts alarme A20: Alimentation purge DR: Relai vanne de purge A40-1: condenssateur de démarrage K01: relai démarrage compresseur K02: contact compresseur K30: relai alarme S10: pressostat ventilateur S11 : pressostat haute pression S16: contact service filtre (option) M01: moteur compresseur M10: moteur ventilateur P: protection surcharge compresseur...
Page 32 EV3: Contrôleur SP: Alimentation AL: Contact alarme A20: Alimentation purge DR: Relai vanne de purge A31: Résistance de décharge A40-1:Condensateur de démarrage A40-2: Condensateur de marche K01: Relai de démarrage compresseur K02: Contacteur compresseur K30: Relai alarme S10: Pressostat ventilateur S11: Pressostat haute pression S16: Contact entretien filtre (option) M01: compresseur...
Page 33 EV3: Contrôleur SP: Alimentation AL: Contact alarme A20: Alimentation purge A30 : Résistance chauffante compresseur DR: Relai vanne de purge A31: Résistance de décharge A40-1:Condensateur de démarrage A40-2: Condensateur de marche K01: Relai de démarrage compresseur K02: Contacteur compresseur K30: Relai alarme S10: Pressostat ventilateur S11: Pressostat haute pression S16: Contact entretien filtre (option)
Page 34 EV3: Contrôleur SP: Alimentation AL: Contact alarme A20: Alimentation purge DR: Relai vanne de purge PSR : Contrôleur de phase F10 : fusible circuit de contrôle Q1 : Contacteur compresseur Q10 : Contacteur moteur ventilateur K01: Relai de démarrage compresseur K30: Relai alarme S10: Pressostat ventilateur S11: Pressostat haute pression...
Page 35 0.5A 0.5A A1 : Transformateur du circuit de commande S01 : Interrupteur alimentation A30 : résistance chauffante compresseur X1 : Bloc de connection d’alimentation B15 : Alimentation du circuit de commande EMR4 : relai de protecteur de phase F1, F2 : A01 Protection primaire F3, F4 : A30 Protection de surcharge Q1 : protection contact Q10 : contact ventilateur...
Page 36 F10, F11 : Protection circuit de contrôle S2: Interrupteur fin de course S5 : Bouton démarrage contrôle à distance S7 : Bouton arrêt contrôle à distance S3 : Bouton arrêt d’urgence P1 : Protection surcharge compresseur P2: Protection thermique compresseur P10 : Protection surcharge moteur ventilateur S31: Thermique ventilateur 1 S32: Thermique ventilateur 2...
Page 37 0.5A 0.5A A 30 (T.P.) (T.P.) EMR 4 MAXIMUM SET: %15 INSTALLE LOCALEMENT A1 : Transfo circuit de contrôle A30 : Chauffage compresseur X1 : Bornier raccordement réseau B15 : Alimentation circuit de contrôle S01 LES PRINCIPAUX MOYENS DE PROTECTION ET DE EMR4 : Relais protection de phase DÉCONNEXION DOIVENT ÊTRE FOURNIS PAR SPECIFICATIONS ELECTRIQUE...
Page 38 F10, F11 : Protection circuit de contrôle S2: Interrupteur fin de course S5 : Bouton démarrage contrôle à distance S7 : Bouton arrêt contrôle à distance S3 : Bouton arrêt d’urgence P1 : Protection surcharge compresseur P2: Protection thermique compresseur P10 : Protection surcharge moteur ventilateur 1 P11 : Protection surcharge moteur ventilateur 2 P12 : Protection surcharge moteur ventilateur 3...
Page 39 0.5A 0.5A A 30 (T.P.) (T.P.) (T.P.) EMR 4 A1 : Transfo circuit de contrôle A30 : Chauffage compresseur X1 : Bornier raccordement réseau B15 : Alimentation circuit de contrôle EMR4 : Relais protection de phase F1, F2 : A01 Protection primaire MAXIMUM SET: %15 F3, F4 : A30 Protection de surcharge Q1 : Contacteur compresseur...
Page 40 F10, F11 : Protection circuit de contrôle S2: Interrupteur fin de course S5 : Bouton démarrage contrôle à distance S7 : Bouton arrêt contrôle à distance S3 : Bouton arrêt d’urgence P1 : Protection surcharge compresseur P2: Protection thermique compresseur P10 : Protection surcharge moteur ventilateur 1 P11 : Protection surcharge moteur ventilateur 2 P12 : Protection surcharge moteur ventilateur 3...
Page 41 A 31 A 30 (T.P.) (T.P.) (T.P.) EMR 4 A1 : Transfo circuit de contrôle MAXIMUM SET: %15 A30 : Chauffage compresseur X1 : Bornier raccordement réseau INSTALLE LOCALEMENT B15 : Alimentation circuit de contrôle EMR4 : Relais protection de phase F1, F2 : A01 Protection primaire F3, F4 : A30 Protection de surcharge Q1 : Contacteur compresseur...
Page 42 F10, F11 : Protection circuit de contrôle S2: Interrupteur fin de course S5 : Bouton démarrage contrôle à distance S7 : Bouton arrêt contrôle à distance S3 : Bouton arrêt d’urgence P1 : Protection surcharge compresseur P2: Protection thermique compresseur P10 : Protection surcharge moteur ventilateur 1 P11 : Protection surcharge moteur ventilateur 2 P12 : Protection surcharge moteur ventilateur 3...
Page 43 A 31 A 30 (T.P.) (T.P.) (T.P.) (T.P.) (T.P.) (T.P.) EMR 4 A1 : Transfo circuit de contrôle A30 : Chauffage compresseur 1 A31 : Chauffage compresseur 2 MAXIMUM SET: %15 X1 : Bornier raccordement réseau B15 : Alimentation circuit de contrôle INSTALLE LOCALEMENT EMR4 : Relais protection de phase F1, F2 : A01 Protection primaire...
Page 44 8. MKE PLANS D'IDENTIFICATION & DISPOSITIONS GÉNÉRALES Page 44...
Page 45 452,0 ENTRÉE AIR SORTIE AIR G 1/2" G 1/2" 65,0 156,5 72,0 17,2 CONTRÔLEUR VUE DESSUS DIGITAL CABLE CONNECTION FACE ARRIERE FACE AVANT 110,0 FACE GAUCHE PURGE 12,5 12,5 G 1/4" 53,7mm FACE DROITE M8x4 53,7 427,0 VUE DESSOUS...
Page 46 452,0 ENTRÉE AIR SORTIE AIR G 1/2" G 1/2" 65,0 156,5 72,0 CONTRÔLEUR 17,2 DIGITAL VUE DESSUS CABLE CONNECTION FACE ARRIERE FACE AVANT 110,0 FACE GAUCHE PURGE 12,5 12,5 53,7mm G 1/4" FACE DROITE M8x4 53,7 427,0 VUE DESSOUS...
Page 47 452,0 ENTRÉE AIR SORTIE AIR G 1/2" G 1/2" 65,0 156,5 72,0 CONTRÔLEUR 17,2 DIGITAL VUE DESSUS CABLE CONNECTION FACE ARRIERE FACE AVANT 110,0 FACE GAUCHE PURGE 12,5 12,5 G 1/4" 53,7mm FACE DROITE M8x4 53,7 427,0 VUE DESSOUS...
Page 48 452,0 ENTRÉE AIR SORTIE AIR G 1/2" G 1/2" 65,0 156,5 72,0 CONTRÔLEUR 17,2 VUE DESSUS DIGITAL CABLE CONNECTION FACE ARRIERE FACE AVANT FACE GAUCHE 110,0 PURGE 12,5 12,5 53,7mm G 1/4" FACE DROITE M8x4 53,7 427,0 VUE DESSOUS...
Page 49 VUE DESSUS SORTIE AIR G 3/4" ENTRÉE AIR CONTRÔLEUR G 3/4" 80,5 129,6 DIGITAL CABLE CONNECTION 29,3 DRAIN FACE ARRIERE FACE GAUCHE FACE AVANT FACE DROITE M8x4 VUE DESSOUS...
Page 50 SORTIE AIR G 3/4" VUE DESSUS ENTRÉE AIR CONTRÔLEUR G 3/4" DIGITAL 80,5 129,6 CABLE CONNECTION 29,3 DRAIN FACE ARRIERE FACE GAUCHE FACE AVANT FACE DROITE M8x4 VUE DESSOUS...
Page 51 VUE DESSUS SORTIE AIR G 3/4" ENTRÉE AIR CONTRÔLEUR G 3/4" DIGITAL 80,5 129,6 CABLE CONNECTION 29,3 DRAIN FACE ARRIERE FACE GAUCHE FACE AVANT FACE DROITE M8x4 VUE DESSOUS...
Page 52 VUE DESSUS SORTIE AIR G 1 1/2" CONTRÔLEUR DIGITAL ENTRÉE AIR G 1 1/2" 100,5 112,4 167,6 CABLE CONNECTION 29,5 DRAIN FACE DROITE FACE GAUCHE FACE ARRIERE FACE AVANT 12,3 528,5 12,3 Ø1 VUE DESSOUS...
Page 53 VUE DESSUS SORTIE AIR G 1 1/2" CONTRÔLEUR DIGITAL ENTRÉE AIR G 1 1/2" 100,5 112,4 167,6 CABLE CONNECTION 29,5 DRAIN FACE DROITE FACE ARRIERE FACE GAUCHE FACE AVANT 12,3 528,5 12,3 Ø1 VUE DESSOUS...
Page 54 VUE DESSUS SORTIE AIR G 1 1/2" CONTRÔLEUR ENTRÉE AIR G 1 1/2" 100,5 112,4 167,6 DIGITAL CABLE CONNECTION 29,5 DRAIN FACE DROITE FACE ARRIERE FACE GAUCHE FACE AVANT 12,3 528,5 12,3 Ø1 VUE DESSOUS...
Page 55 VUE DESSUS ENTRÉE AIR SORTIE AIR 198,6 152,7 G 2" CONTRÔLEUR G 2" DIGITAL PRESSE-ETOUPE ALIMENTATION 29,4 83,8 DRAIN FACE GAUCHE FACE AVANT FACE DROITE FACE ARRIERE 56,6 564,8 VUE DESSOUS...
Page 56 VUE DESSUS ENTRÉE AIR SORTIE AIR G 2" 198,6 152,7 CONTRÔLEUR G 2" DIGITAL PRESSE-ETOUPE ALIMENTATION 29,4 83,8 DRAIN FACE GAUCHE FACE AVANT FACE DROITE FACE ARRIERE 56,6 564,8 VUE DESSOUS...
Page 57 VUE DESSUS INTERRUPTE AIR OUTLET 198,9 152,7 UR PRINCIPAL G 2" AIR INLET CONTRÔLEUR G 2" DIGITAL PRESSE-ETOUPE 29,5 ALIMENTATION G 1" DRAIN FACE ARRIERE FACE GAUCHE FACE AVANT FACE DROITE Ø14x4 VUE DESSOUS...
Page 58 VUE DESSUS SORTIE AIR ENTRÉE AIR INTERRUPTEUR 198,9 152,7 G 2" G 2" PRINCIPAL CONTRÔLEUR DIGITAL PRESSE-ETOUPE 29,5 ALIMENTATION G 1" DRAIN FACE ARRIERE FACE AVANT FACE DROITE FACE GAUCHE Ø14x4 VUE DESSOUS...
Page 59 VUE DESSUS INTERRUPTEUR CONTRÔLEUR 198,9 305,6 SORTIE AIR DIGITAL PRINCIPAL ENTRÉE AIR G 3" G 3" CONNEXION CÂBLE G 1" DRAIN FACE ARRIERE FACE AVANT FACE DROITE FACE GAUCHE Ø14x4 VUE DESSOUS...
Page 60 VUE DESSUS INTERRUPTEUR 198,9 305,6 SORTIE AIR CONTRÔLEUR ENTRÉE AIR PRINCIPEL DIGITAL G 3" G 3" CONNEXION CÂBLE G 1" PURGE FACE ARRIERE FACE AVANT FACE DROITE FACE GAUCHE Ø14x4 VUE DESSOUS...
Page 61 81,5 81,5 VUE DESSUS 1163 243,8 275,2 SORTIE AIR ENTRÉE AIR G 3" G 3" CONTRÔLEUR DIGITAL INTERRUPTEUR PRINCIPAL G 3/8" DRAIN FACE GAUCHE FACE AVANT FACE DROITE FACE ARRIERE COOLING AIR INLET VUE DESSOUS...
Page 62 81,5 81,5 VUE DESSUS 1163 243,8 275,2 SORTIE AIR ENTRÉE AIR G 3" G 3" CONTRÔLEUR DIGITAL INTERRUPTEUR PRINCIPAL G 3/8" DRAIN FACE AVANT FACE GAUCHE FACE DROITE FACE ARRIERE COOLING AIR INLET VUE DESSOUS...
Page 63 COOLING AIR INLET 993,00±1,0 264,0±1,0 82,0±1,0 828,0±1,0 83,0±1,0 429,50±1,0 299,50 1577,00±1,0 VUE DESSUS SORTIE AIR CONTRÔLEUR DN100 FLANGE ARRÊT D’URGENCE 60,0±1,0 EMERGENCY FACE AVANT G 1" DRAIN FACE GAUCHE FACE DROITE 55,50 FACE ARRIERE ARMOIRE ELECTRIQUE ±1,0 937,50±1,0 VUE DESSOUS...
Page 64 COOLING AIR INLET 993,00±1,0 264,0±1,0 82,0±1,0 828,0±1,0 83,0±1,0 429,50±1,0 299,50 1577,00±1,0 VUE DESSUS SORTIE AIR CONTRÔLEUR DN100 FLANGE ARRÊT D’URGENCE 60,0±1,0 FACE AVANT G 1" DRAIN FACE GAUCHE 55,50 FACE DROITE ARMOIRE ELECTRIQUE FACE ARRIERE ±1,0 937,50±1,0 VUE DESSOUS...
Page 65 101,20±1,0 874,70±1,0 101,20±1.0 COOLING AIR INLET 1077,00±1,0 1647,00±1,0 429,50±1,0 101,10±1,0 60,0±1.0 VUE DESSUS 299,50 348,0±1,0 SORTIE AIR CONTRÔLEUR DN100 FLANGE ARRÊT ENTRÉE AIR D’URGENCE 103,80±1.0 127,20 ±1,0 FACE ARRIERE FACE GAUCHE FACE DROITE 55,50 55,50 DRAIN ±1,0 966,00±1,0 ±1,0 G 1'' VUE DESSOUS...
Page 66 101,20±1,0 874,70±1,0 101,20±1.0 COOLING AIR INLET 1077,00±1,0 1647,00±1,0 429,50±1,0 101,10±1,0 60,0±1.0 VUE DESSUS 299,50 348,0±1,0 SORTIE AIR CONTRÔLEUR DN100 FLANGE ARRÊT ENTRÉE AIR D’URGENCE 103,80±1.0 127,20 ±1,0 FACE ARRIERE FACE GAUCHE FACE DROITE 55,50 55,50 DRAIN ±1,0 966,00±1,0 ±1,0 G 1'' VUE DESSOUS...
Page 67 93,6 874,8 93,6 VUE DESSUS 2187,6 1062 454,4 SORTIE AIR DN150 FLANGE CONTRÔLEUR 102,8 ARMOIRE ENTRÉE AIR 108,8 ELECTRIQUE G 1" DRAIN FACE ARRIERE FACE GAUCHE FACE AVANT FACE DROITE 55,5 55,5 COOLING AIR INLET VUE DESSOUS...
Page 68 93,6 874,8 93,6 VUE DESSUS 2187,6 1062 454,4 SORTIE AIR DN150 FLANGE CONTRÔLEUR 102,8 ARMOIRE ENTRÉE AIR 108,8 ELECTRIQUE G 1" DRAIN FACE ARRIERE FACE GAUCHE FACE AVANT FACE DROITE 55,5 55,5 COOLING AIR INLET VUE DESSOUS...
Page 69 153.8 450 141.1 153.9 VUE DESSUS M10 SOMUN PERÇİN 908.9 1200 2247 567.1 168.7 SORTIE AIR DN200 FLANGE CONTRÔLEUR ENTRÉE AIR 102.3 ARMOIRE ELECTRIQUE 128.8 DRAIN 1" WHITWORTH FACE AVANT FACE ARRIERE FACE DROITE FACE GAUCHE 2136 COOLING AIR INLET Ø17x4 VUE DESSOUS VUE ISOMETRIQUE...
Page 70 153.8 450 141.1 153.9 VUE DESSUS M10 SOMUN PERÇİN 908.9 1200 2247 567.1 168.7 SORTIE AIR DN200 FLANGE CONTRÔLEUR ENTRÉE AIR 102.3 ARMOIRE ELECTRIQUE 128.8 DRAIN 1" WHITWORTH FACE AVANT FACE ARRIERE FACE DROITE FACE GAUCHE 2136 COOLING AIR INLET Ø17x4 VUE DESSOUS VUE ISOMETRIQUE...
Page 71 VUE DESSUS 2550 1550 CONTRÔLEUR ARRÊT D’URGENCE DN200 FLANGE 104,3 ARMOIRE ELECTRIQUE 719,7 DRAIN 1"WHITWORTH FACE AVANT FACE GAUCHE FACE DROITE FACE ARRIERE COOLING AIR OUTLET COOLING AIR INLET 1436 VUE DESSOUS...
Page 72 7. DISPOSITIONS GÉNÉRALES Modèle Filtre Quantité et Elément Type Control Type Longueur Largeur Hauteur Poids Type (mm) (mm) (mm) (kg) MKE 23 1*GKO45M X + 1*GKO45M Y MKO 45 KIT DigiPro MKE 38 1*GKO45M X + 1*GKO45M Y MKO 45 KIT DigiPro MKE 53 1*GKO45M X + 1*GKO45M Y...
Page 73 8. MKE VUES ÉCLATÉS & LISTES DE PIÈCES DÉTACHÉES Page 73...
Page 75 1057380100 CAPTEUR NTC 1044340100 PANNEAU MK10-20-30-35-08 (7012 GRI S BASALTE) 1042170100 PANNEAU MK10-20-30-35-07 (7012 GRI S BASALTE) 1039220100 POIGNEE 1042390100 PANNEAU MK10-20-30-35-03 (7012 GRI S BASALTE) 1044310100 PANNEAU MK10-20-30-35-02 (7012GRIS BASALTE) 1023220100 CÂBLE POLYAMIDE UNION PG11 1038520100 PANNEAU MK10-20-30-35-06 (7012 GRI S BASALTE) 1026750100 PRESSOSTAT VENTILATEUR 12-9 BAR 1026100100 DESHYDRATEUR MK10-90 1025980100 VANNE D’EXPANSION MK10-60...
Page 77 1057380100 CAPTEUR NTC 1044340100 PANNEAU MK10-20-30-35-08 (7012 GRIS BASALTE) 1042170100 PANNEAU MK10-20-30-35-07 (7012 GRIS BASALTE) 1039220100 POIGNEE 1042390100 PANNEAU MK10-20-30-35-03 (7012 GRIS BASALTE) 1044310100 PANNEAU MK10-20-30-35-02 (7012 GRIS BASALTE) 1023220100 CÂBLE POLYAMIDE UNION PG11 1038520100 PANNEAU MK10-20-30-35-06 (7012 GRIS BASALTE) 1026750100 PRESSOSTAT VENTILATEUR 12-9 BAR 1026100100 DESHYRATEUR MK10-90 1025980100 VANNE D’EXPANSION MK10-60...
Page 79 1057380100 CAPTEUR NTC 1044340100 PANNEAU MK10-20-30-35-08 (7012 GRIS BASALTE) 1042170100 PANNEAU MK10-20-30-35-07 (7012GRIS BASALTE) 1039220100 POIGNEE 1042390100 PANNEA MK10-20-30-35-03 (7012 GRIS BASALTE) 1044310100 MANNEAU MK10-20-30-35-02 7012 GRIS BASALTE) 1023220100 CÂBLE POLYAMIDE UNION PG11 1038520100 PANNEA MK10-20-30-35-06 (7012 GRIS BASALTE) 1026750100 PRESSOSTAT VENTILATEUR 12-9 BAR 1026100100 DESHYDRATEUR MK10-90 1025980100 VANNE D’EXPANSION MK10-60 1044010100 PANNEAU MK10-20-30-35-05A (GALVANISE)
Page 81 1057380100 CAPTEUR NTC 1044340100 PANNEAU MK10-20-30-35-08 (7012 GRIS BASALTE) 1042170100 PANNEAU MK10-20-30-35-07 (7012 GRIS BASALTE) 1039220100 POIGNEE 1042390100 PANNEAU MK10-20-30-35-03 (7012 GRIS BASALTE) 1044310100 PANNEAU MK10-20-30-35-02 (7012 GRIS BASALTE) 1023220100 CÂBLE POLYAMIDE UNION PG11 1038520100 PANNEAU MK10-20-30-35-06 (7012 GRIS BASALTE) 1026750100 PRESSOSTAT VENTILATEUR 12-9 BAR 1026100100 DESHYDRATEUR MK10-90 1025980100 VANNE D’EXPANSION MK10-60...
Page 83 1057380100 CAPTEUR NTC 1034620100 RACCORD FEMELLE DROIT 1/4" 6mm 1032560100 COUDE UNION 1/4"-6 1031920100 CÂBLE 3L AVEC FICHE 1023220100 CÂBLE POLYAMIDE UNION PG11 1047510100 PANNEAU MK40-50-60-08 (7012 GRIS BASALTE) 1043740100 PANNEAU MK40-50-60-02 (7012 GRIS BASALTE) 1037460100 PANNEAU MK40-50-60-07 (7012 GRIS BASALTE) 1039220100 POIGNEE 1047680100 PANNEAU MK40-03A (7012 GRIS BASALTE) 1012807...
Page 85 1057380100 CAPTEUR NTC 1000670700 PANNEAU MK40-50-60-05B (GALVANISE) RACCORD FEMELLE DROIT 1/4" 6mm 1026430100 1032560100 COUDE UNION 1/4"-6 1031920100 CÂBLE 3M AVEC FICHE 1023220100 CÂBLE POLYAMIDE UNION PG11 1047510100 PANNEAU MK40-50-60-08 (7012 GRIS BASALTE) 1043740100 PANNEAU MK40-50-60-02 (7012 GRIS BASALTE) 1037460100 PANNEAU MK40-50-60-07 (7012 GRIS BASALTE) 1039220100 POIGNEE 1038260100 PANNEAU MK50-60-03B (7012 GRIS BASALTE) 1012807...
Page 87 1057380100 CAPTEUR NTC 1000670700 PANNEAU MK40-50-60-05B (GALVANISE) 1026430100 RACCORD DROIT FEMELLE 1/4" 6mm 1032560100 COUDE UNION 1/4"-6 1031920100 CÂBLE 3M AVEC FICHE 1023220100 CÂBLE POLYAMIDE UNION PG11 1047510100 PANNEAU MK40-50-60-08 (7012 GRIS BASALTE) 1043740100 PANNEAU MK50-60-02 (7012 GRIS BASALTE 1037460100 PANNEAU MK40-50-60-07 (7012 GRIS BASALTE) 1039220100 POIGNEE 1038260100 PANNEAU MK50-60-03B (7012 GRIS BASALTE) 1012807...
Page 89 1029740100 COUDE PIVOTANT METAL1/4"-6*8 1057380100 CAPTEUR NTC 1031920100 CÂBLE 3M AVEC FICHE 1023220100 CÂBLE POLYAMIDEUNION PG11 1044830100 PANNEAU MK70-80-90-08 (7012 GRIS BASALTE) 1045190100 PANNEAU MK70-03A (7012 GRIS BASALTE) 1045220100 PANNEAU MK70-80-90-07 (7012 GRIS BASALTE) 1039220100 POIGNEE 1046660100 PANNEAU MK70-80-90-02 (7012 GRIS BASALTE) 1034620100 RACCORD DROIT FEMELLE 1/4"...
Page 91 1029740100 COUDE PIVOTANT METAL 1/4"-6*8 1057380100 CAPTEUR NTC 1031920100 CÂBLE 3M AVEC FICHE 1023220100 CÂBLE POLYAMIDE UNION PG11 1044830100 PANNEAU MK70-80-90-08 (7012 GRIS BASALTE) 1045420100 PANNEAU MK80-90-03B (7012 GRIS BASALTE) 1045220100 PANNEAU MK70-80-90-07 (7012 GRIS BASALTE) 1039220100 POIGNEE 1046660100 PANNEAU MK70-80-90-02 (7012GRIS BASALTE) 1022290100 COLLECTEUR MK10-150 1032560100 COUDE UNION 1/4"-6 1044300100 PANNEAU MK70-80-90-06 (7012 GRIS BASALTE)
Page 93 1029740100 COUDE PIVOTANT METAL 1/4"-6*8 1057380100 CAPTEUR NTC 1031920100 CÂBLE 3M AVEC FICHE 1023220100 CÂBLE POLYAMIDE UNION PG11 1044830100 PANNEAU MK70-80-90-08 (7012GRIS BASALTE) 1045420100 PANNEAU MK80-90-03B (7012 GRIS BASALTE) 1045220100 PANNEAU MK70-80-90-07 (7012 GRIS BASALTE) 1039220100 POIGNEE 1046660100 PANNEAU MK70-80-90-02 (7012 GRIS BASALTE) 1034620100 RACCORD DROIT FEMELLE 1/4"...
Page 95 1057380100 CAPTEUR NTC 1022290100 COLLECTEUR MK10-150 1031920100 CÂBLE 3M AVEC FICHE 1023220100 CÂBLE POLYAMIDE UNION PG11 1041760100 PANNEAU MK100-110-13 (7012 GRIS BASALTE) 1039220100 POIGNEE 1042480100 PANNEAU MK100-110-10 (7012 GRIS BASALTE) 1038590100 PANNEAU MK100-110-11 (7012 GRIS BASALTE) 1041090100 PANNEAU MK100-110-12 (7012 GRIS BASALTE) 1041470100 PANNEAU MK100-110-09 (7012 GRIS BASALTE) 1042370100 PANNEAU MK100-110-08 (7012 GRIS BASALTE) 1038380100 PANNEAU MK100-110-07 (7012 GRIS BASALTE)
Page 97 1057380100 CAPTEUR NTC 1032560100 COUDE UNION 1/4"-6 1031920100 CÂBLE 3M AVEC FICHE 1023220100 CÂBLE POLYAMIDE UNION PG11 1041760100 PANNEAU MK100-110-13 (7012 GRI S BASALTE) 1039220100 POIGNEE 1042480100 PANNEAU MK100-110-10 (7012 GRIS BASALTE) 1038590100 PANNEAU MK100-110-11 (7012 GRI S BASALTE) 1041090100 PANNEAU MK100-110-12 (7012GRIS BASALTE) 1041470100 PANNEAU MK100-110-09 (7012GRIS BASALTE) 1042370100 PANNEAU MK100-110-08 (7012 GRI S BASALTE) 1038380100 PANNEAU MK100-110-07 (7012 GRI S BASALTE)
Page 99 1057380100 CAPTEUR NTC 1021760100 COMMUTATEUR GENERAL MONOFAZE 1057800100 ARMOIRE ELECTRIQUE CONDENSATEUR MK130 1032560100 COUDE UNION M1/4"-6 1003913 ME-MKO-1210-0105/0509-X-BM-PK 1003914 ME-MKO-1210-0105/0509-Y-BM-PK 1023220100 CÂBLE POLYAMIDE UNION PG11 1026770100 PRESSOSTAT HAUTE PRESSION 25 BAR 1047700100 KIT DE CONNEXION MK100-110-120-130 1026120100 DESHYDRATEUR MK120-150 1025650100 VANNE D’EXPANSION TUBE-7 1034620100 RACCORD DROIT FEMELLE 1/4"...
Page 101 1057380100 CAPTEUR NTC 1021760100 COMMUTATEUR GENERAL 1025660100 ORIFICE MK130 1025470100 VANNE D’EXPANSION MK110-130 TRF R134a 1026120100 DESHYDRATEUR MK120-150 1042470100 COUVERCLE DE PIEDS DE CHARIOTS 1023220100 CÂBLE POLYAMIDE UNION PG11 1032560100 COUDE UNION M1/4"-6 1026770100 PRESSOSTAT HAUTE PRESSION 25 BAR 1047700100 KIT DE CONNEXION MK100-110-120-130 ME-MKO-1210-0105/0509-X-BM-PK 1003913 1003914...
Page 102 8.1 - Liste des pièces de rechange MKE 1388 Page 102...
Page 103 1057380100 CAPTEUR NTC ME-MKO-1820-0120/0647-Y-BM-PK 1003848 ME-MKO-1820-0120/0647-X-BM-PK 1003845 1042470100 COUVERCLE DE PIEDS DE CHARIOTS 1037620100 PANNEAU MK140-150-14 (7012 GRIS BASALTE) 1039220100 POIGNEE 1037630100 PANNEAU MK140-150-12 (7012 GRIS BASALTE) 1046540100 PANNEAU MK140-150-09 (7012 GRIS BASALTE) 1044790100 PANNEAU MK140-150-11 (7012 GRIS BASALTE) 1039600100 PANNEAU MK140-150-08 (7012GRIS BASALTE) 1039020100 PANNEAU MK140-150-10 (7012GRIS BASALTE) 1049930100 PANNEAU MK140-150-13 (7012 GRIS BASALTE) 1041580100 PANNEAU MK140-150-02 (9005 NOIR MAT)
Page 105 1057380100 CAPTEUR NTC ME-MKO-1820-0120/0647-Y-BM-PK 1003848 ME-MKO-1820-0120/0647-X-BM-PK 1003845 1042470100 COUVERCLE DE PIEDS DE CHARIOTS 1037620100 PANNEAU MK140-150-14 (7012 GRIS BASALTE) 1039220100 POIGNEE 1037630100 PANNEAU MK140-150-12 (7012 GRIS BASALTE) 1046540100 PÄNNEAU MK140-150-09 (7012 GRIS BASALTE) 1044790100 PANNEAU MK140-150-11 (7012 GRIS BASALTE) 1039600100 PANNEAU MK140-150-08 (7012 GRIS BASALTE) 1039020100 PANNEAU MK140-150-10 (7012 GRIS BASALTE) 1049930100 PANNEAU MK140-150-13 (7012 GRIS BASALTE) 1041580100 PANNEAU MK140-150-02 (9005 NOIR MAT)
Page 107 1057380100 CAPTEUR NTC 1057810100 THERMOSTAT DPR0 MK140-190 1042470100 COUVERCLE DE PIEDS DE CHARIOTS 1042890100 PANNEAU MK160-170-15 (7012 GRIS BASALTE) 1040440100 PANNEAU MK160-170-10 (7012 GRIS BASALTE) 1042290100 PANNEAU MK160-170-13 (7012 GRIS BASALTE) 1042270100 PANNEAU MK160-170-08 (7012 GRIS BASALTE) 1048150100 PANNEAU MK160-170-09 (7012 GRIS BASALTE) 1043480100 PANNEAU MK160-170-12 (7012 GRIS BASALTE) 1039220100 POIGNEE 1041230100 PANNEAU MK160-170-11 (7012 GRIS BASALTE)
Page 109 1057380100 CAPTEUR NTC 1057810100 THERMOSTAT DPR0 MK140-190 1042470100 COUVERCLE DE PIEDS DE CHARIOTS 1042890100 PANNEAU MK160-170-15 (7012 GRIS BASALTE) 1040440100 PANNEAU MK160-170-10 (7012 GRIS BASALTE) 1042290100 PANNEAU MK160-170-13 (7012 GRIS BASALTE) GREY) 1042270100 PANNEAU MK160-170-08 (7012 GRIS BASALTE) 1048150100 PANNEAU MK160-170-09 (7012GRIS BASALTE) 1043480100 PANNEAU MK160-170-12 (7012 GRIS BASALTE) 1039220100 POIGNEE 1041230100 PANNEAU MK160-170-11 (7012 GRIS BASALTE)
Page 111 1057380100 CAPTEUR NTC 1057770100 JOINT DE BRIDE 4" 1002150100 JOINT 1/2" 1002290100 DISTRIBUTEUR 1057810100 THERMOSTAT (20-60°C) MK140-190 DPR0 1039760100 PANNEAU MK180-190-16 (7012 GRIS BASALTE) 1042200100 PANNEAU MK180-190-05 L (7012 GRIS BASALTE) 1045360100 PANNEAU MK180-190-11 (7012 GRI S BASALTE) 1039220100 POIGNEE 1047950100 PANNEAU MK180-190-12 (7012GRIS BASALTE) 1043030100 PANNEAU MK180-190-13 (7012GRIS BASALTE) 1048400100 PANNEAU MK180-190-07 (7012GRIS BASALTE)
Page 113 1057380100 CAPTEUR NTC 1057770100 JOINT DE BRIDE 4" 1002150100 JOINT 1/2" 1023510100 FERMETURE ARMOIRE ELECTRIQUE 1057810100 THERMOSTAT (20-60°C) DPR0 MK140-190 1039760100 PANNEAU MK180-190-16 (7012 GRIS BASALTE) 1042200100 PANNEAU MK180-190-05 (7012 GRIS BASALTE) 1045360100 PANNEAU MK180-190-11 (7012 GRI S BASALTE) 1039220100 POIGNEE 1047950100 PANNEAU MK180-190-12 (7012 GRI S BASALTE) 1043030100 PANNEAU MK180-190-13 (7012 GRI S BASALTE) 1048400100 PANNEAU MK180-190-07 (7012GRIS BASALTE)
Page 115 1057770100 JOINT BRIDE 4" 1013069 GKO5850-4-MY-A1/4"-NSG-0000 1013068 GKO5850-4-MX-A1/4"-NSG-0000 1048110100 PANNEAU MK200-210-12 (7012 GRIS BASALTE) 1047360100 PANNEAU MK200-210-03 (7012 GRIS BASALTE) 1039220100 POIGNEE 1046450100 PANNEAU MK200-210-07 (7012 GRIS BASALTE) 1045240100 PANNEAU MK200-210-05 (7012 GRIS BASALTE) 1038310100 PANNEAU MK200-210-11 (7012 GRIS BASALTE) 1041620100 PANNEAU MK200-210-10 (7012 GRIS BASALTE) 1047330100 PANNEAU MK200-210-06 (7012 GRIS BASALTE) 1040000100 PANNEAU MK200-210-09 (7012 GRIS BASALTE)
Page 117 1002290200 DISTRIBUTEUR 1057770100 JOINT DE BRIDE 4" 1013069 GKO5850-4-MY-A1/4"-NSG-0000 1013068 GKO5850-4-MX-A1/4"-NSG-0000 1048110100 PANNEAU MK200-210-12 (7012 GRIS BASALTE) 1047360100 PANNEAU MK200-210-03 (7012 TGRIS BASALTE) 1039220100 POIGNEE 1046450100 PANNEAU MK200-210-07 (7012 GRIS BASALTE) 1045240100 PANNEAU MK200-210-05 (7012 GRIS BASALTE) 1038310100 PANNEAU MK200-210-11 (7012 GRIS BASALTE) 1041620100 PANNEAU MK200-210-10 (7012 GRIS BASALTE) 1047330100 PANNEAU MK200-210-06 (7012 GRIS BASALTE) 1040000100 PANNEAU MK200-210-09 (7012 GRIS BASALTE)
Page 119 1057780100 JOINT ED BRIDE 6" 1043280100 PANNEAU MK220-13A (7012 GRIS BASALTE) 1039550100 PANNEAU MK220-230-03 (9005 GRIS BASALTE) 1039220100 POIGNEE 1041140100 PANNEAU MK220-230-11 (7012 GRIS BASALTE) 1049340100 PANNEAU MK220-230-09 (7012GRIS BASALTE) 1040630100 PANNEAU MK220-230-05 (7012GRIS BASALTE) 1047600100 PANNEAU MK220-230-04 (7012 GRIS BASALTE) 1042880100 PANNEAU MK220-230-10 (7012 GRIS BASALTE) 1046230100 PANNEAU MK220-230-08 (7012 GRIS BASALTE) 1043560100 PANNEAU MK220-230-06 (7012 GRIS BASALTE)
Page 121 1057780100 JOINT DE BRIDE 6" 1039550100 PANNEAU MK220-230-03 (9005 NOIR MAT) 1039220100 POIGNEE 1041140100 PANNEAU MK220-230-11 (7012GRIS BASALTE) 1049340100 PANNEAU MK220-230-09 (7012 GRIS BASALTE) 1040630100 PANNEAU MK220-230-05 (7012 GRIS BASALTE) 1047600100 PANNEAU MK220-230-04 (7012 GRIS BASALTE) 1042880100 PANNEAU MK220-230-10 (7012 GRIS BASALTE) 1046230100 PANNEAU MK220-230-08 (7012 GRIS BASALTE) 1043560100 PANNEAU MK220-230-06 (7012 GRIS BASALTE) 1049660100 PANNEAU MK220-230-07 (7012 GRIS BASALTE)
Page 123 1023510100 FERMETURE ARMOIRE ELECTRIQUE 1042130100 PANNEAU MK240-250-13 (7012 GRIS BASALTE) 1045230100 PANNEAU MK240-250-12 (7012 GRIS BASALTE) 1037750100 PANNEAU MK240-250-03 (7012 GRIS BASALTE) 1039220100 POIGNEE 1042190100 PANNEAU MK240-250-07 (7012 GRIS BASALTE) 1044170100 PANNEAU MK240-250-04 (7012 GRIS BASALTE) 1037820100 PANNEAU MK240-250-06 (7012 GRIS BASALTE) 1044290100 PANNEAU MK240-250-10 (9005 NOIR MAT) 1039890100 PANNEAU MK240-250-05 (7012 GRIS BASALTE)) 1045090100 PANNEAU MK240-250-09 (7012 GRIS BASALTE)
Page 125 1034090100 T 6mm 1042130100 PANNEAU MK240-250-13 (7012 GRIS BASALTE) 1045230100 PANNEAU MK240-250-12 (7012 GRIS BASALTE) 1037750100 PANNEAU MK240-250-03 (7012 GRIS BASALTE) 1039220100 POIGNEE 1042190100 PANNEAU MK240-250-07 (7012 GRIS BASALTE) 1044170100 PANNEAU MK240-250-04 (7012 GRIS BASALTE) 1037820100 PANNEAU MK240-250-06 (7012 GRIS BASALTE) 1044290100 PANNEAU MK240-250-10 (9005 NOIR MAT) 1039890100 PANNEAU MK240-250-05 (7012 GRIS BASALTE) 1045090100 PANNEAU MK240-250-09 (7012 GRIS BASALTE)
Page 127 FERMETURE ARMOIRE ELECTRIQUE 1023510100 1041610100 PANNEAU MK260-17 (7012 GRIS BASALTE) PANNEAU MK260-16 (7012 GRIS BASALTE) 1041310100 PANNEAU MK260-11 (7012 GRIS BASALTE) 1045670100 1039010100 PANNEAU MK260-10 (7012 GRIS BASALTE) PANNEAU MK260-05 (9005 NOIR MAT) 1038470100 1048340100 PANNEAU MK260-15 (7012 GRIS BASALTE) PANNEAU MK260-09 (7012 GRIS BASALTE) 1046110100 PANNEAU MK260-03 (7012 GRIS BASALTE)
Page 128 9. LOCALISATION DES COMPOSANTS Tous les composants principaux situés dans le sécheur sont identifiés par des étiquettes comme indiqué ci-dessous. ATTENTION : En raison de la conception de la fabrication, certains composants de la liste ne sont pas installés dans le sécheur.
Page 129 Problème Cause Possible Reparation Commentaires Le sécheur est en marche, le Le branchement a des phases Inversez les phases Les sécheurs triphasés sont équipés d'un contrôleur de témoin lumineux est allumé inversées phase pour éviter que les ventilateurs ne tournent en sens mais le compresseur de inverse.
Page 130 Problème Cause Possible Reparation Commentaires Eau dans le système Vérifiez les connexions Ce sécheur est conçu pour un flux d'air dans une seule direction. Les Les connexions d'entrée et d'entrée et de sortie. directions d'entrée et de sortie sont identifiées sur le séchoir. de sortie d'air comprimé...
Page 131 à son entrepôt. Après inspection, si l'examen de la photo ou de la pièce retournée par le service de garantie de Mikropor conclut que ce défaut s'est produit en service normal et n'était pas dû...
